Bạc lót định vị chốt - Thẳng

Bạc lót định vị chốt - Thẳng (Mã tiêu chuẩn JBAM)

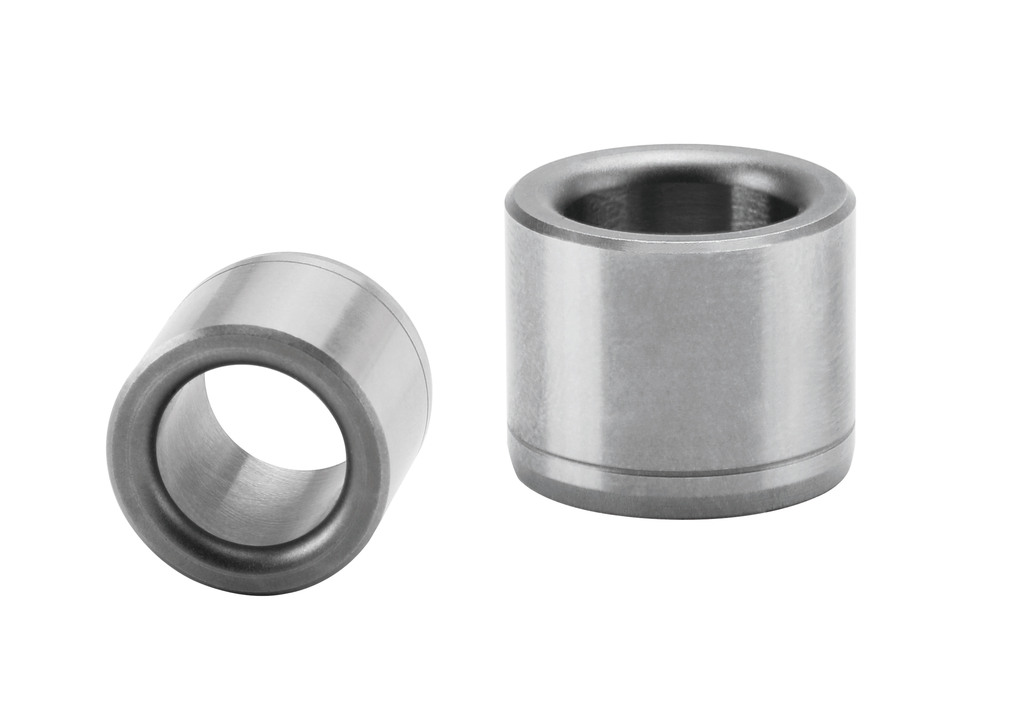

Bạc lót định vị chốt loại thẳng mã JBAM (thường thuộc hệ tiêu chuẩn của MISUMI hoặc các hãng linh kiện cơ khí tương đương) là chi tiết dẫn hướng chính xác, được sử dụng kết hợp với chốt định vị nhằm đảm bảo tọa độ và độ đồng tâm khi tháo lắp các cấu kiện cơ khí, đồ gá hoặc khuôn mẫu.

Thông số kỹ thuật đặc trưng

Dòng JBAM được thiết kế để chịu được cường độ làm việc liên tục với các đặc tính sau:

• Kiểu dáng: Hình trụ thẳng (Straight) – không có vai hoặc mặt bích, lý tưởng để đóng ép chìm hoàn toàn vào các tấm đế hoặc khuôn mà không gây cấn cộm không gian gia công.

• Vật liệu: Thường được chế tạo từ thép hợp kim dụng cụ (tương đương SKS3 / O1 Tool Steel) hoặc thép vòng bi (SUJ2).

• Độ cứng: Qua xử lý nhiệt đạt từ 58 ~ 60 HRC trở lên, mang lại khả năng chống mài mòn rất cao dưới ma sát trượt của chốt.

• Dung sai tiêu chuẩn:

  • Đường kính ngoài (O.D): Thường mang dung sai dương (ví dụ: m6 hoặc m7) nhằm tạo độ dôi khi lắp ép chặt (press-fit) vào thân đồ gá/khuôn.

  • Đường kính trong (I.D): Gia công chính xác để trượt êm ái với các chốt định vị tiêu chuẩn.

Ưu điểm trong vận hành

• Bảo vệ phôi và thiết bị: Bạc lót đóng vai trò như một lớp "hy sinh" chịu mài mòn thay thế cho tấm khuôn hoặc đế đồ gá. Nó giúp ngăn chặn sự phá hủy trực tiếp lên các lỗ định vị nguyên bản.

• Tính lặp lại cao: Đảm bảo độ chính xác vị trí tuyệt đối (độ đồng tâm, khoảng cách trục) qua hàng ngàn lần đóng/mở khuôn hoặc gá/tháo chi tiết.

• Tối ưu chi phí bảo trì: Khi lỗ dẫn hướng bị nong rộng do hao mòn, kỹ thuật viên chỉ cần đóng bạc lót JBAM cũ ra và thay thế bạc lót mới, nhanh chóng và tiết kiệm hơn rất nhiều so với việc phải phay/doa lại lỗ trên tấm thép lớn.

Ứng dụng thực tiễn

Mã JBAM đặc biệt phổ biến trong các hệ thống yêu cầu độ chính xác và tính tự động hóa cao:

• Khuôn mẫu (Ép nhựa, Đột dập): Định vị vị trí tương đối giữa các nửa mặt phân khuôn, các tấm đẩy hoặc lõi khuôn.

• Đồ gá gia công (Jig & Fixture): Lắp trên các module kẹp chi tiết, đồ gá phay CNC, hoặc các trạm hàn/đo kiểm cần định vị sản phẩm tháo lắp liên tục.

Lưu ý kỹ thuật khi lắp đặt: > Do dòng JBAM sử dụng phương pháp lắp ép (có độ dôi), đường kính trong của bạc lót có thể xảy ra hiện tượng co ngót nhẹ (shrinkage) sau khi ép chặt vào lỗ định vị. Do đó, cần cân nhắc chọn chốt định vị có dung sai phù hợp hoặc kiểm tra lại độ trơn trượt sau khi lắp để tránh tình trạng kẹt chốt.
