BỘ DẪN HƯỚNG KHUÔN NGOÀI SGP - NÂNG CAO NĂNG SUẤT, TĂNG ĐỘ CHÍNH XÁC
🚀 Ngày nay với sự phát triển của kinh tế trên nền tàng cốt lõi là ngành công nghiệp, cơ khí chế tạo, ô tô, phụ trợ và các đồ dùng gia dụng,… phát triển ngày càng cao. Việc đòi hỏi phải chế tạo rất nhiều sản phẩm mới có hình dạng phức tạp, và độ chính xác cao...và số lượng lớn nên để làm ra những bộ khuôn đáp ứng các tiêu chuẩn như vậy là điều kiện cần của một kỹ sư thiết kế khuôn. Khi chúng ta nhắc đến khuôn dập thì không thể không nghĩ ngay tới bộ dẫn hướng cho khuôn, để khuôn đi đúng hướng, không bị lệch vị trí, tạo độ chính xác khi dập sản phẩm cần phải có bộ dẫn hướng nhằm tạo ra chuyển động thẳng đúng với thiết kế.
✍ Những tiêu chí Để lựa chọn được bộ dẫn hướng trong khuôn mẫu chất lượng cần đảm bảo các đặc điểm và điều kiện sau:
✅Chịu mài mòn lớn; chịu tải trọng va đập cao (HRC58°- 60°)
✅ Khả năng điều chỉnh độ hở dẫn hướng
✅ Ma sát thấp và chuyển động trơn chu
✅ Tính chất làm giảm xóc tốt nhất trong quá trình dập
✅ Bảo dưỡng và khả năng bôi trơn đơn giản
✅ Đệm kín chống bụi bẩn gây mài mòn

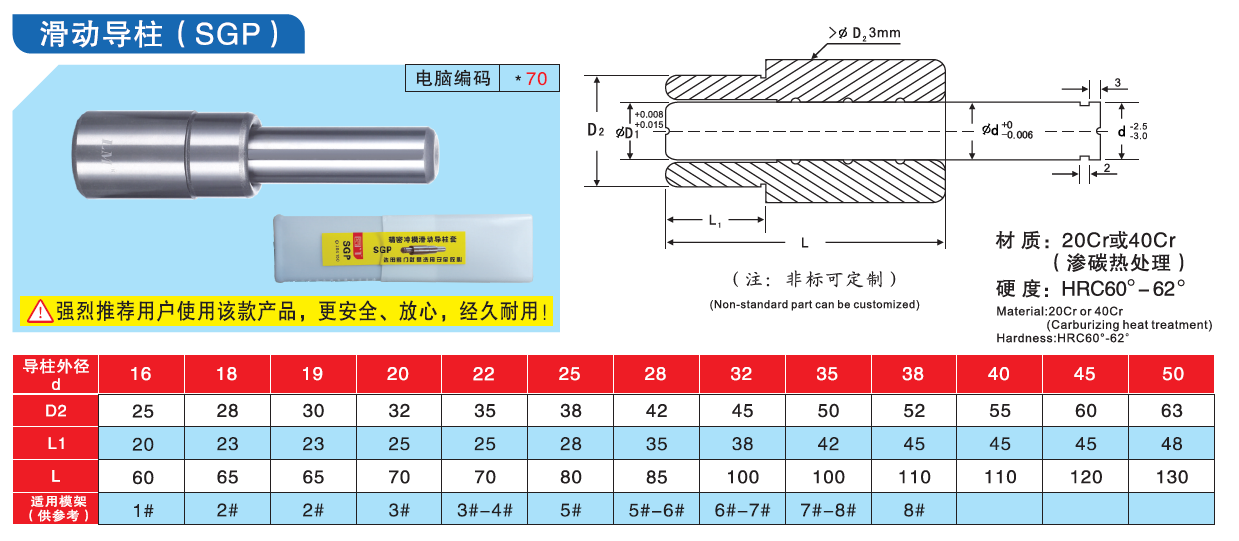

Cấu tạo của bộ dẫn hướng:
(1) Trục dẫn hướng
(2) Bạc dẫn hướng
Hướng dẫn lắp đặt:
B1: Xử lý các lỗ lắp ráp bạc dẫn hướng & trục dẫn hướng bằng máy doa, máy mài, hút bụi của khuôn trên và khuôn dưới.
B2: Lắp trục vào khuôn dưới: Căn chỉnh trục dẫn hướng thẳng đứng, đúng vị trí lỗ lắp ráp rồi siết chặt bu lông cố định trục.
B3: Lắp ống dẫn hướng(bạc) vào khuôn trên: lau khô bề mặt lỗ lắp và tra chât kết dính vào thành lỗ rồi tiến hành lắp ống dẫn hướng
B4: keo kết dính được khô sau 3-6h chúng ta tiến hành lắp đặt lò xo, bạc bi, đầu liên kết lên trục.
B5: Kiểm lại các vị trí lắp, độ thẳng đứng của trục rồi tra dầu bôi trơn... lắp ráp 2 khuôn với nhau.
Bộ dẫn hướng trong khuôn mẫu của CTY TNHH Công nghiệp và Dịch vụ HTH chúng tôi luôn đảm bảo đầy đủ các tính năng, vật liệu, độ cứng,dung sai kỹ thuật theo đúng tiêu chuẩn thiết kế của misumi, tất cả các sản phẩm trước khi được giao đến tay khách hàng đều được bộ phận kỹ thuật chúng tôi kiểm tra rất kỹ càng từng thông số kỹ thuật, bộ phận, vật liệu... theo một quy trình chuẩn để mang đến cho khách hàng sự tin tưởng hài lòng tuyệt đối.
🚩 Để biết thêm chi tiết và liên hệ tư vấn về các linh kiện khuôn mẫu, linh kiện, phụ tùng cơ khí hãy liên hệ ngay với CTY TNHH Công nghiệp và Dịch vụ HTH, đội ngũ nhân viên sẽ hỗ trợ bạn.
------------------------------------------------------------------------------
