Bộ dẫn hướng SGPWH14

594.400₫ 660.500₫

Mô tả:

💥💥MUA CÀNG NHIỀU - GIẢM CÀNG SÂU💥💥

● Vật liệu: SUJ2 | 20CR

● Độ cứng: 58-62HRC

● Thông số: Độ chính xác 0.005 - 0,015mm, Đường kính trục 14-50mm



Kích thước

BỘ DẪN HƯỚNG KHUÔN TRONG SGPWH - CHUYÊN DỤNG CHO KHUÔN ĐÔT DẬP CẦN ĐỘ CHÍNH XÁC CAO

SGPWH là bộ dẫn hướng chuyên dụng, dùng cho những bộ khuôn dập phức tạp có yêu cầu độ chính xác cao về kỹ thuật và dung sai.

truc_dan_huong_SGPWH_A-TRP -1

✍ Những tiêu chí Để lựa chọn được bộ dẫn hướng trong khuôn mẫu chất lượng cần đảm bảo các đặc điểm và  điều kiện sau:
✅ Được xử lý nhiệt chân không có độ cứng và chịu mài mòn cao (HRC58°- 62°)
✅ Khả năng điều chỉnh độ hở dẫn hướng
✅ Ma sát thấp và chuyển động trơn chu và ổn định cao
✅ Tính chất làm giảm xóc tốt nhất trong quá trình dập
✅ Bảo dưỡng và khả năng bôi trơn đơn giản

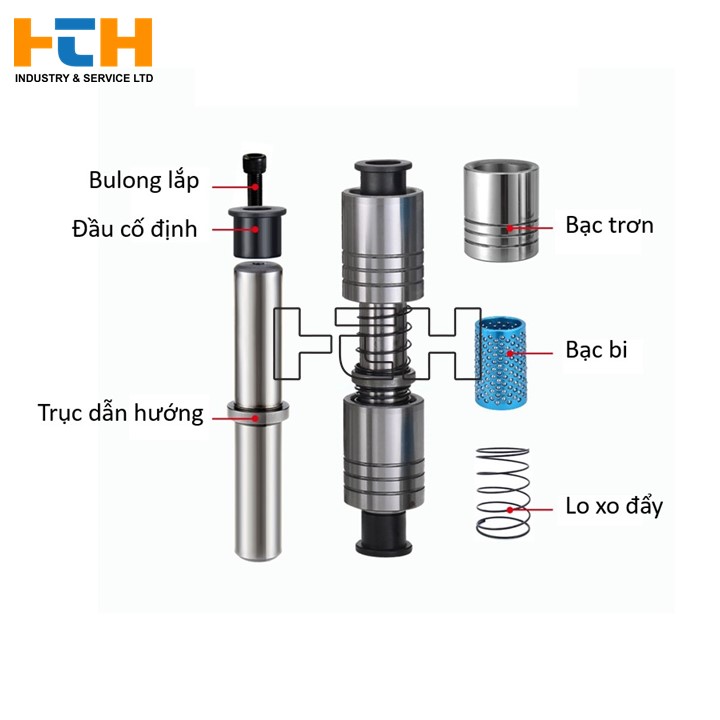

Cấu tạo của bộ dẫn hướng:Dan_huong_sgpwh-13
(1) Trục dẫn hướng (có vai ở giữa trục)
(2) Bạc dẫn hướng (gắn ở 2 đầu trên dưới)
(3) Ống lót bi (Nhựa, nhôm, đồng)
(4) Lo xo đẩy
(5) Đầu gắn
Hướng dẫn lắp đặt:
B1: Xử lý các lỗ lắp ráp bạc dẫn hướng & trục dẫn hướng bằng máy doa, máy mài, hút bụi của khuôn trên và khuôn dưới.
B2: Lắp trục vào khuôn dưới: Căn chỉnh trục dẫn hướng thẳng đứng, đúng vị trí lỗ lắp ráp rồi siết chặt bu lông cố định trục.
B3: Lắp ống dẫn hướng(bạc) vào khuôn trên: lau khô bề mặt lỗ lắp và tra chât kết dính vào thành lỗ rồi tiến hành lắp ống dẫn hướng
B4: keo kết dính được khô sau 3-6h chúng ta tiến hành lắp đặt lò xo, bạc bi, đầu liên kết lên trục.
B5: Kiểm lại các vị trí lắp, độ thẳng đứng của trục rồi tra dầu bôi trơn... lắp ráp 2 khuôn với nhau.
 Bộ dẫn hướng trong khuôn mẫu của CTY TNHH Công nghiệp và Dịch vụ HTH chúng tôi luôn đảm bảo đầy đủ các tính năng, vật liệu, độ cứng,dung sai kỹ thuật theo đúng tiêu chuẩn thiết kế của misumi, tất cả các sản phẩm trước khi được giao đến tay khách hàng đều được bộ phận kỹ thuật chúng tôi kiểm tra rất kỹ càng từng thông số kỹ thuật, bộ phận, vật liệu... theo một quy trình chuẩn để mang đến cho khách hàng sự tin tưởng hài lòng tuyệt đối.
