Cam kẹp MC07-7 | MC07-8 | MC07-9 | MC07-10 | MC07-11 | MC07-12 | MC07-13

Cam kẹp MC07-7 | MC07-8 | MC07-9 | MC07-10 | MC07-11 | MC07-12 | MC07-13

Cam kẹp MC07 (hay kẹp đẩy ngang, kẹp định vị nhanh) là một dòng thiết bị cơ khí chuyên dụng dùng trong đồ gá (Jig) công nghiệp. Các sản phẩm mang mã này phổ biến nhất là thuộc hệ tiêu chuẩn của hãng MISUMI, bên cạnh đó cũng có nhiều hãng sản xuất các mã tương đương (như dòng GH-36... của Goodhand hay Clamptek).

Đặc điểm và Nguyên lý hoạt động

• Cơ chế đẩy/kéo ngang (Side Push/Pull): Khi thao tác gạt tay cầm, trục (ty) kẹp sẽ tịnh tiến theo phương ngang để đẩy và giữ chặt phôi. Cơ chế khóa chốt giúp phôi không bị xê dịch dù chịu tác động của lực trong quá trình gia công.

• Cấu tạo: Thường bao gồm đế mặt bích (Flange Base) để bắt vít cố định lên bàn máy, tay cầm bọc nhựa hoặc cao su, và trục kẹp có gắn bu lông (M6, M8, M10... tùy mã) để tỳ lên sản phẩm.

• Chất liệu: Phần lớn được gia công từ thép các-bon mạ kẽm chịu lực tốt. Một số biến thể có tùy chọn Inox (ví dụ có chữ "S" trong mã) để chống gỉ sét cho môi trường hóa chất hoặc thực phẩm.

Các phân loại phổ biến

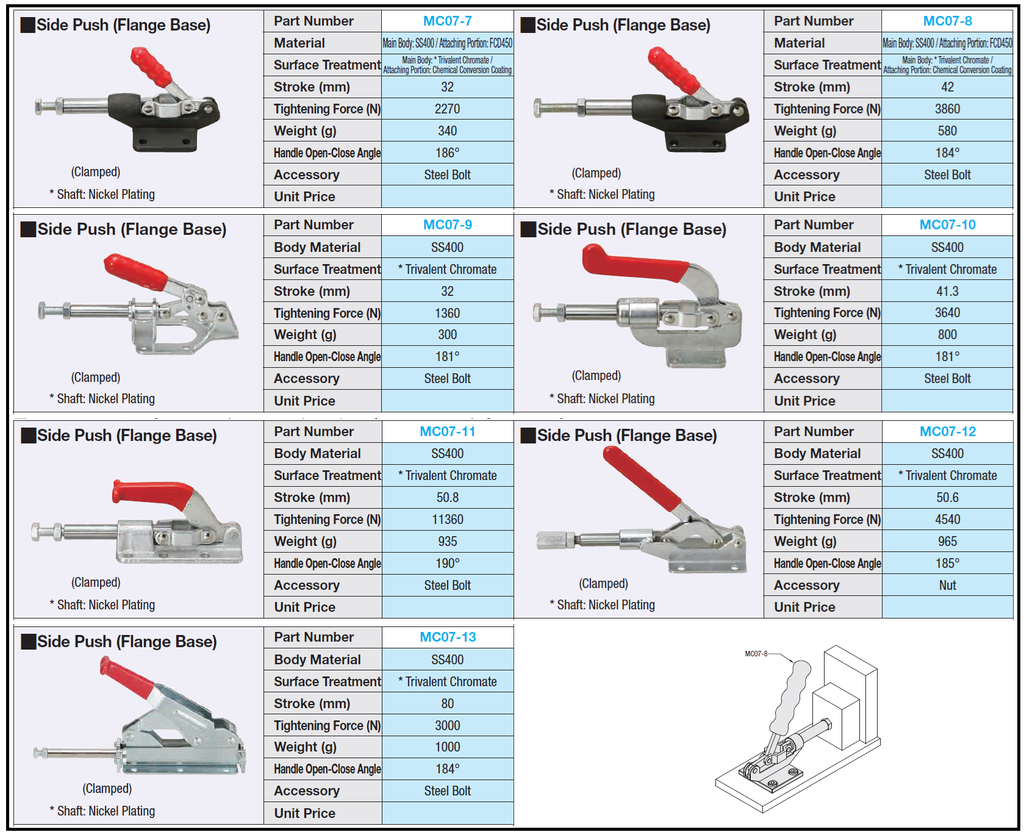

MC07 không phải là một sản phẩm đơn lẻ mà là một series với nhiều dải kích cỡ, lực kẹp (Clamping Force) và hành trình đẩy khác nhau:

• Cỡ nhỏ (MC07-1, MC07-2, MC07-3): Dùng cho các chi tiết nhẹ, không gian hẹp. (Ví dụ: MC07-3 thường tương đương mã GH-36020 của Goodhand).

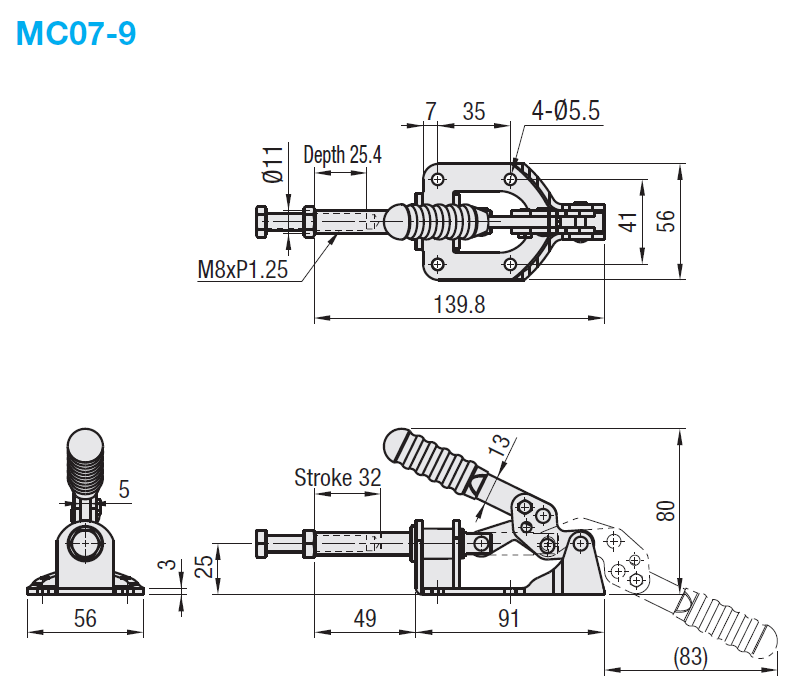

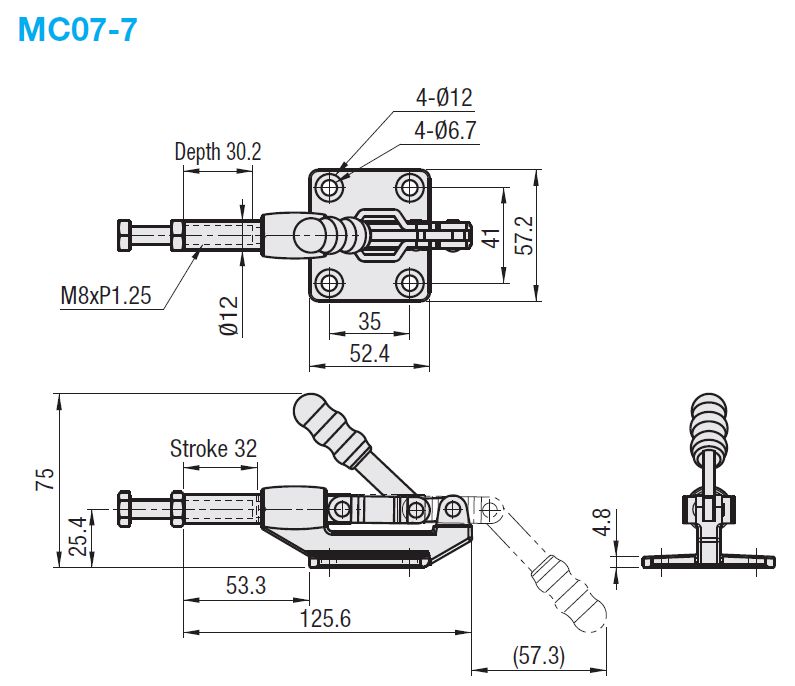

• Cỡ trung bình (MC07-5, MC07-7, MC07-9): Sử dụng bu lông ép lớn hơn (M8, M10). Ví dụ: MC07-5 chịu lực kẹp khoảng 1.600 N, MC07-7 chịu lực kẹp khoảng 2.270 N.

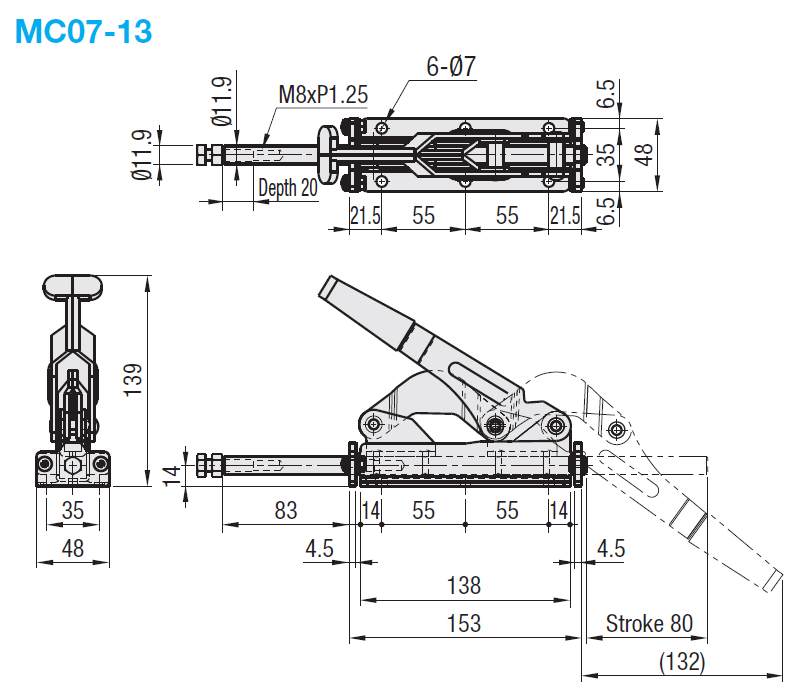

• Cỡ lớn (MC07-13, MC07-14, MC07-16): Dành cho phôi nặng và đồ gá kích thước lớn, lực kẹp có thể lên tới hơn 3.000 N.

Ứng dụng thực tiễn

• Cơ khí chính xác & Khuôn mẫu: Cố định chắc chắn phôi kim loại trên các thiết bị gia công (máy phay, tiện, mài, CNC) và định vị các mảng khuôn.

• Hàn & Lắp ráp: Kẹp nhanh các chi tiết trong quá trình hàn gá khung, lắp ráp linh kiện điện tử hoặc phụ tùng cơ giới.

• Ngành mộc: Giữ chặt phôi gỗ để thao tác cưa, cắt, phay biên dạng an toàn và cho năng suất cao.

Bạn đang cần tra cứu thông số bản vẽ (CAD), lực kẹp của một mã MC07 cụ thể (như MC07-5, MC07-14...), hay đang tìm giải pháp kẹp định vị cho một dự án cụ thể nào?

Cam kẹp của CTY TNHH Công nghiệp và Dịch vụ HTH chúng tôi luôn đảm bảo đầy đủ các tính năng, vật liệu, độ cứng,dung sai kỹ thuật theo đúng tiêu chuẩn thiết kế của misumi, tất cả các sản phẩm trước khi được giao đến tay khách hàng đều được bộ phận kỹ thuật chúng tôi kiểm tra rất kỹ càng từng thông số kỹ thuật, bộ phận, vật liệu... theo một quy trình chuẩn để mang đến cho khách hàng sự tin tưởng hài lòng tuyệt đối.

🚩 Để biết thêm chi tiết và liên hệ tư vấn về các linh kiện khuôn mẫu, linh kiện, phụ tùng cơ khí hãy liên hệ ngay với CTY TNHH Công nghiệp và Dịch vụ HTH, đội ngũ nhân viên sẽ hỗ trợ bạn.
------------------------------------------------------------------------------
