Cảo chữ C | Vam kẹp chữ C

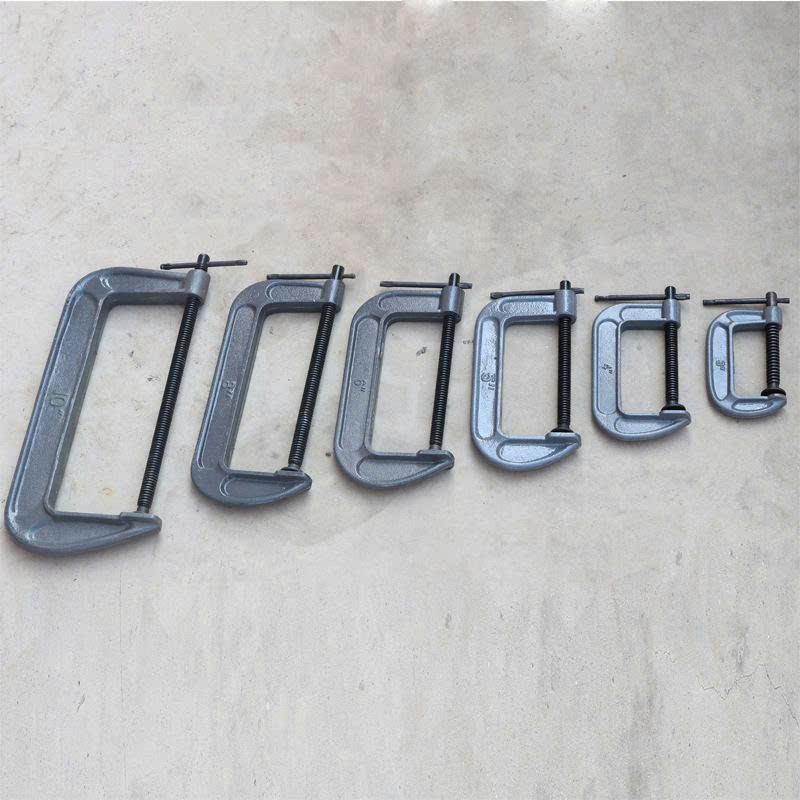

Cảo chữ C (hay còn gọi là vam chữ C, tiếng Anh là C-clamp hoặc G-clamp) là một dụng cụ cơ khí cầm tay cực kỳ phổ biến, được sử dụng để kẹp, giữ chặt các chi tiết, vật liệu trên bàn máy hoặc ghép nối chúng lại với nhau trong quá trình gia công.

Hình dáng của dụng cụ này giống hệt chữ "C", cho phép nó ôm qua mép của vật liệu để kẹp cố định từ hai phía.

Cấu tạo cơ bản

Một chiếc cảo chữ C thông thường được thiết kế với độ cứng vững rất cao, bao gồm các bộ phận chính:

1. Khung cảo (Frame): Cố định hình chữ C, thường được đúc từ gang hoặc thép carbon rèn (drop-forged steel) để chịu được lực xoắn và lực uốn lớn mà không bị biến dạng.

2. Trục ren (Screw): Cốt thép có ren ngoài, cho phép tịnh tiến lên xuống khi vặn. Độ mịn của bước ren quyết định độ chính xác và lực ép.

3. Tay quay / Tay vặn (Handle): Thanh ngang xuyên qua đầu trục ren, dùng làm đòn bẩy để tạo lực siết chặt.

4. Má kẹp động & cố định (Jaws / Swivel Pad): Đầu tiếp xúc trực tiếp với vật liệu gia công. Đầu má kẹp động thường có khớp xoay linh hoạt (swivel) để bề mặt kẹp tự lựa theo góc nghiêng của chi tiết, giúp tỳ chặt mà không làm lõm hay trượt vật liệu.

Ứng dụng trong gia công cơ khí & sản xuất

Trong môi trường nhà xưởng, gia công kim loại và chế tạo khuôn mẫu, cảo chữ C là công cụ phụ trợ không thể thiếu:

• Hàn (Welding): Kẹp chặt các tấm kim loại, thép ống hoặc dầm xim lại với nhau để duy trì độ gá chuẩn trước khi hàn đính (tack welding). Chịu được nhiệt độ cao mà không hỏng hóc.

• Gia công phay, khoan, cắt: Giữ phôi cố định trên bàn máy hoặc các đồ gá để mũi khoan/dao phay gia công chính xác, chống rung lắc phôi.

• Lắp ráp & Chế tạo khuôn mẫu: Dùng để ép chặt các nửa khuôn ép nhựa, khuôn đột dập tạm thời trong quá trình rà khuôn (spotting) hoặc lắp ráp các chi tiết cơ khí đòi hỏi độ khít cao.

Các thông số cần lưu ý khi vật tư mua sắm

Nếu bạn đang tìm mua cảo chữ C cho nhà xưởng hoặc đội kỹ thuật, dưới đây là các thông số kỹ thuật quan trọng nhất cần xác định:

Dưới đây là bảng thông số quy cách tiêu chuẩn tham khảo cho các dòng cảo chữ C công nghiệp (thường là loại thép rèn cường độ cao hoặc gang dẻo, chuyên dùng cho gia công cơ khí và chế tạo khuôn mẫu).

Lưu ý: Các kích thước và lực kẹp cụ thể có thể xê dịch đôi chút tùy thuộc vào tiêu chuẩn của từng hãng sản xuất (như Asaki, Total, Irwin, hay Bessey).

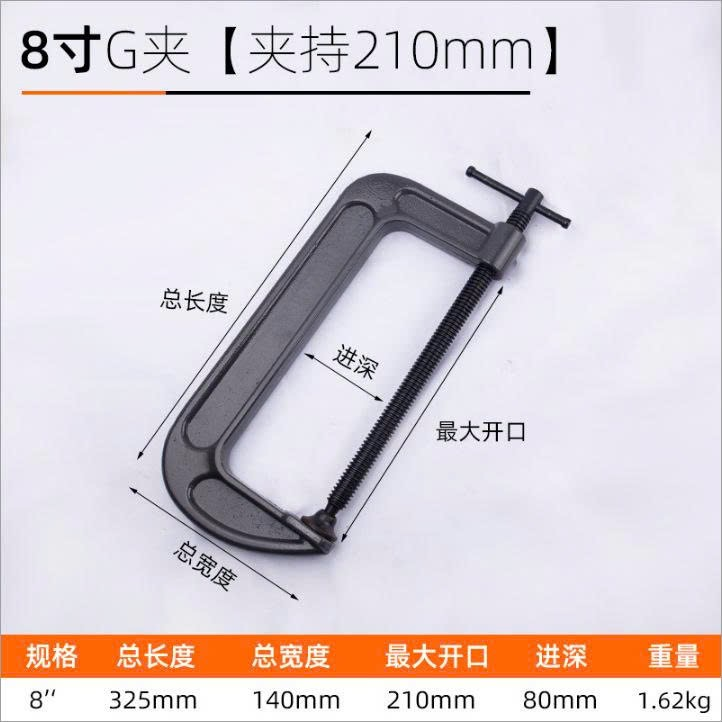

Bảng thông số quy cách Cảo chữ C tiêu chuẩn

Hướng dẫn tra cứu thông số khi đặt hàng

Khi lên danh sách vật tư hoặc gửi yêu cầu báo giá (RFQ) cho nhà cung cấp, bạn cần làm rõ các yếu tố sau dựa trên bảng quy cách:

• Xác định kích thước phôi lớn nhất: Luôn chọn cỡ cảo có "Độ mở tối đa" lớn hơn tổng chiều dày của các chi tiết cần kẹp ít nhất 10-15mm để có khoảng lùi khi thao tác đưa phôi vào/ra.

• Kiểm tra độ sâu ngàm (Throat Depth): Thông số này đặc biệt quan trọng nếu vị trí cần gia công (hoặc cần kẹp) nằm sâu bên trong bề mặt tấm kim loại/khuôn, thay vì nằm sát mép. Nếu ngàm quá nông, trục ren sẽ không tỳ đúng tâm vị trí cần lực.

• Vật liệu và Lực kẹp:

  Nếu dùng cho xưởng hàn hoặc kẹp phay nặng: Yêu cầu rõ chuẩn vật liệu là thép rèn (Drop-forged steel). Loại này chịu tải cực lớn, chống vỡ và chống biến dạng khi chịu nhiệt độ cao từ xỉ hàn.

  • Nếu dùng gá lắp nhẹ nhàng hoặc làm đồ gá tạm: Có thể chọn gang dẻo (Malleable iron) để tối ưu chi phí, lực kẹp thường thấp hơn khoảng 30-40% so với thép rèn cùng kích cỡ.

• Trên thị trường hiện nay, cảo chữ C được phân loại rất đa dạng để đáp ứng các nhu cầu gia công từ nhẹ đến siêu nặng. Việc chọn đúng loại không chỉ giúp tiết kiệm chi phí mà còn đảm bảo an toàn và hiệu quả công việc.

  Dưới đây là 3 phân loại phổ biến nhất trong môi trường công nghiệp và xưởng cơ khí:

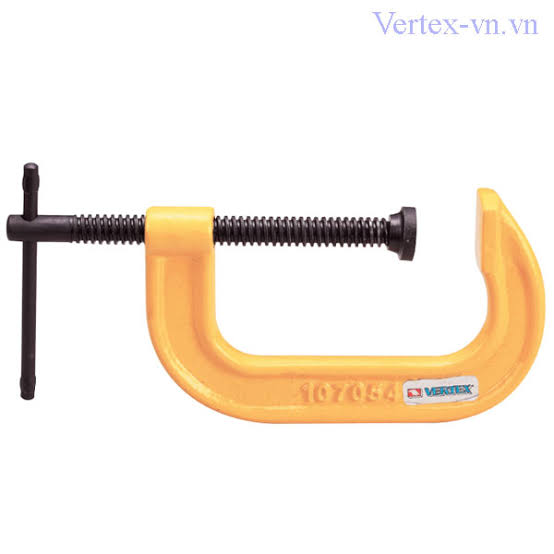

  1. Cảo chữ C ngàm sâu (Deep Throat C-Clamp)

  Loại này có phần khung chữ C được kéo dài, tạo ra khoảng cách lớn từ tâm trục ren đến lưng chữ C.

  Đặc điểm: Độ sâu ngàm (throat depth) lớn hơn nhiều so với các loại tiêu chuẩn, cho phép trục kẹp với vào sâu bên trong bề mặt tấm phôi.

• Ứng dụng: Rất hữu ích khi cần kẹp chặt ở phần giữa của các tấm thép lớn, mặt bàn máy, hoặc khi không thể kẹp ở sát mép phôi.

• Lưu ý: Do thiết kế dài ra, lực kẹp tối đa của loại này thường yếu hơn so với loại ngàm ngắn cùng kích cỡ ren, dễ bị uốn khung nếu siết quá tải.

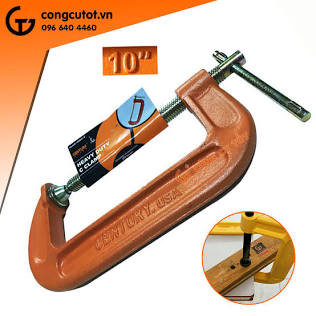

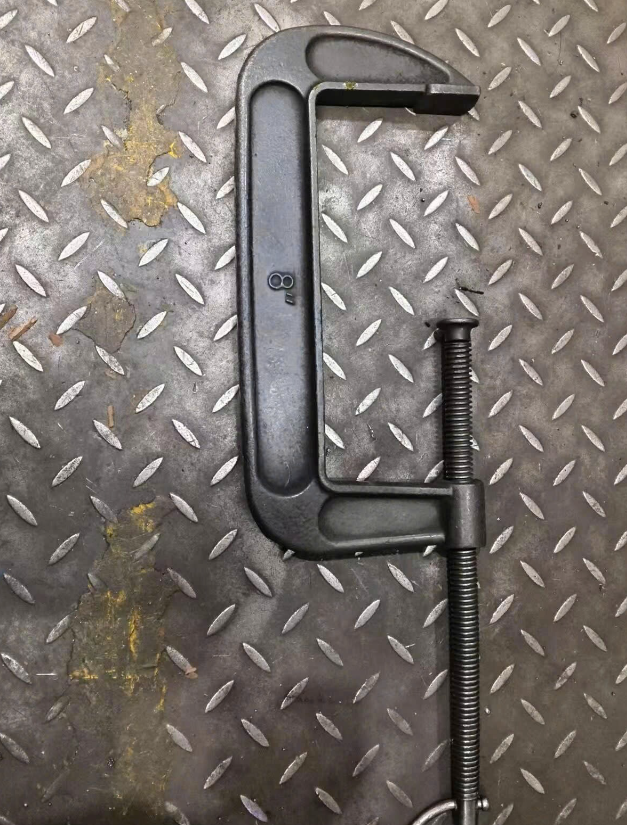

• 2. Cảo chữ C tải nặng (Heavy Duty C-Clamp)

  Đây là dòng sản phẩm "nồi đồng cối đá", được thiết kế đặc biệt cho các ứng dụng đòi hỏi lực ép cực lớn.

  Đặc điểm: Khung cảo thường được làm từ thép rèn nguyên khối (drop-forged steel) thay vì gang đúc. Khung rất dày, trục ren to và bước ren thô để chịu được lực xoắn lớn từ cờ lê hoặc tay đòn.

• Ứng dụng: Chuyên dùng trong lắp ráp kết cấu thép, đóng tàu, ép khuôn cơ khí, hoặc gá các chi tiết máy siêu nặng.

• Ưu điểm: Chống đứt gãy, chống vỡ khung nứt ngầm khi bị sốc lực.

• Trong xưởng hàn, xỉ hàn văng ra và bám chặt vào trục ren là nguyên nhân chính làm hỏng cảo chữ C thông thường.

  Đặc điểm: Trục ren (và đôi khi là má kẹp) được mạ một lớp đồng (Copper-plated) hoặc làm từ vật liệu hợp kim đặc biệt.

• Ứng dụng: Dùng để kẹp cố định các chi tiết trước và trong quá trình hàn.

• Ưu điểm: Lớp mạ đồng có đặc tính chống bám dính xỉ hàn văng. Ngay cả khi xỉ hàn rơi vào, chúng cũng dễ dàng bị bong ra, giúp trục ren không bị kẹt hay hỏng bước ren khi vặn.

• Ngoài ra, thị trường còn có các dòng cảo C thân nhôm (dùng cho mộc, kẹp nhẹ) hoặc cảo C nhả nhanh (Quick-release, có nút bấm để trượt nhanh trục ren mà không cần vặn nhiều vòng), tuy nhiên chúng ít được dùng trong gia công cơ khí nặng.

  3. Cảo chữ C chuyên hàn (Mạ đồng chống xỉ hàn)

  Trong xưởng hàn, xỉ hàn văng ra và bám chặt vào trục ren là nguyên nhân chính làm hỏng cảo chữ C thông thường.

• Đặc điểm: Trục ren (và đôi khi là má kẹp) được mạ một lớp đồng (Copper-plated) hoặc làm từ vật liệu hợp kim đặc biệt.

• Ứng dụng: Dùng để kẹp cố định các chi tiết trước và trong quá trình hàn.

• Ngoài ra, thị trường còn có các dòng cảo C thân nhôm (dùng cho mộc, kẹp nhẹ) hoặc cảo C nhả nhanh (Quick-release, có nút bấm để trượt nhanh trục ren mà không cần vặn nhiều vòng), tuy nhiên chúng ít được dùng trong gia công cơ khí nặng.

• Ưu điểm: Lớp mạ đồng có đặc tính chống bám dính xỉ hàn văng. Ngay cả khi xỉ hàn rơi vào, chúng cũng dễ dàng bị bong ra, giúp trục ren không bị kẹt hay hỏng bước ren khi vặn.
