Chốt dẫn hướng GPH

Chốt dẫn hướng GPHL (hay còn gọi là Ty dẫn hướng GPHL) là một linh kiện cơ khí chính xác, được sử dụng chủ yếu trong ngành công nghiệp chế tạo khuôn mẫu (khuôn ép nhựa, khuôn dập).

Chức năng chính của nó là để định vị và dẫn hướng cho hai nửa khuôn (khuôn đực và khuôn cái) khi chúng đóng/mở, đảm bảo chúng luôn thẳng hàng và ăn khớp với nhau một cách chính xác tuyệt đối.

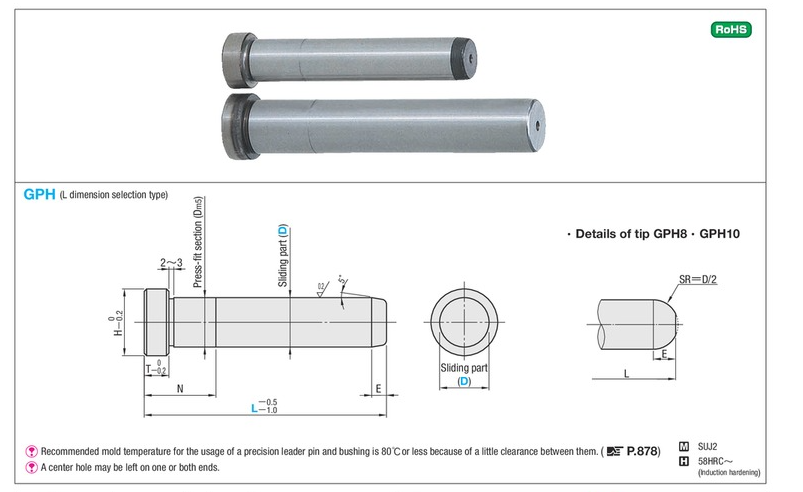

Đặc điểm kỹ thuật chính của Chốt GPHL

• Mã hiệu: GPHL (Mã này thường dùng để phân biệt với các loại chốt dẫn hướng khác như GP, GPA, GPB...).

• Vật liệu: Thường được làm từ thép hợp kim đặc biệt có độ bền cao, phổ biến nhất là SUJ2 (thép làm vòng bi).

• Độ cứng: Rất cao, thường đạt 58 - 62 HRC (độ cứng Rockwell). Độ cứng này có được sau quá trình xử lý nhiệt (tôi chân không), giúp chốt có khả năng:

  • Chống mài mòn tuyệt vời.

  • Chịu lực và va đập tốt.

• Bề mặt: Được mài tròn chính xác với dung sai rất nhỏ, đảm bảo độ trơn trượt mượt mà khi hoạt động cùng với bạc dẫn hướng.

Ứng dụng

Như đã nói ở trên, ứng dụng quan trọng nhất của chốt GPHL là:

1. Dẫn hướng khuôn: Đảm bảo hai nửa khuôn di chuyển đúng quỹ đạo, tránh xô lệch.

2. Định vị chính xác: Giúp hai nửa khuôn khớp vào nhau đúng vị trí, đảm bảo sản phẩm ép ra (nhựa, kim loại) có hình dạng và kích thước đồng nhất, không bị ba via hay lệch lạc.

3. Bảo vệ khuôn: Ngăn ngừa hư hỏng do va chạm, ma sát sai lệch giữa các chi tiết khuôn.

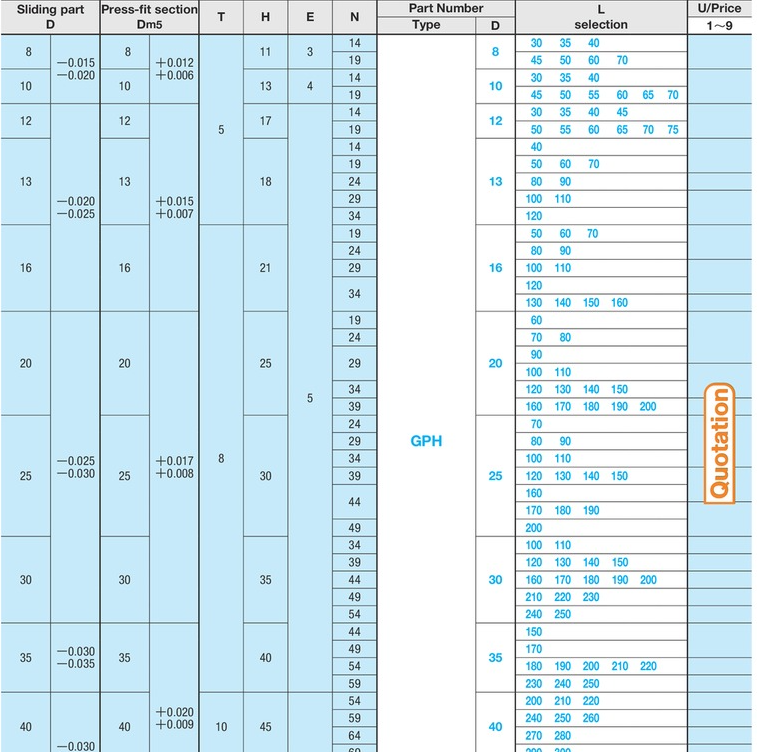

Kích thước phổ biến

Mã GPHL thường đi kèm với các con số chỉ kích thước. Các kích thước phổ biến trên thị trường (đường kính $d$ x chiều dài $L$):

• Đường kính (d): $\phi 10, \phi 12, \phi 13, \phi 16, \phi 20, \phi 25, \phi 30, \phi 32, \phi 35, \phi 40, \phi 50, \phi 60$ (mm)

• Chiều dài (L): Rất đa dạng, từ $40$ mm đến $500$ mm hoặc dài hơn, tùy theo thiết kế của bộ khuôn.

Tóm lại, GPHL là một loại chốt dẫn hướng tiêu chuẩn, chất lượng cao (vật liệu SUJ2, độ cứng 58-62 HRC) chuyên dùng để đảm bảo độ chính xác và độ bền cho khuôn mẫu.
