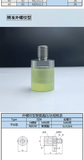

Chốt đẩy nhựa (Polyurethane) đầu ren

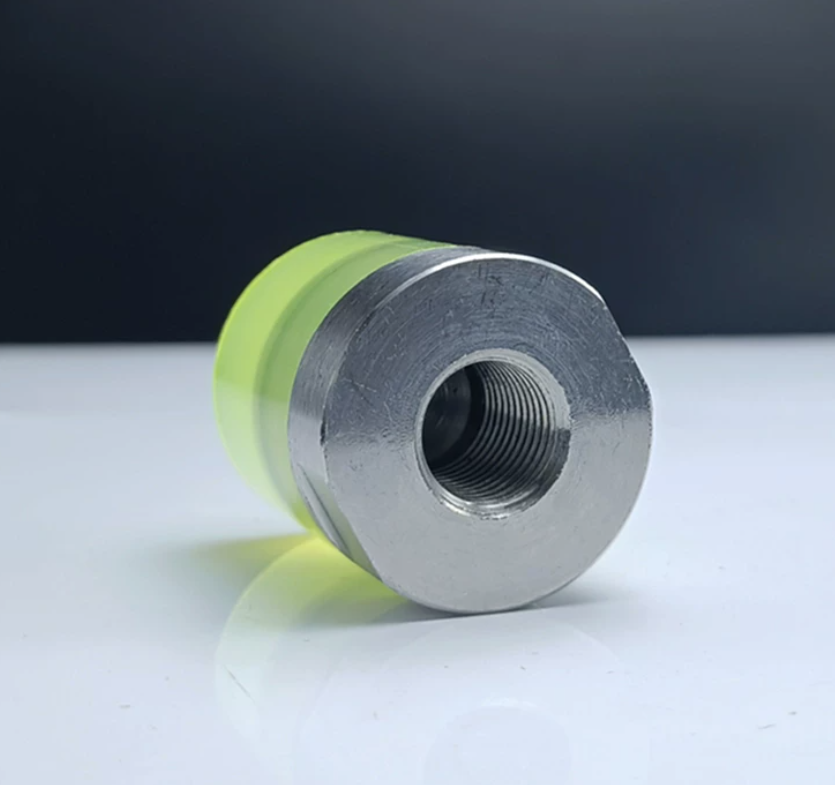

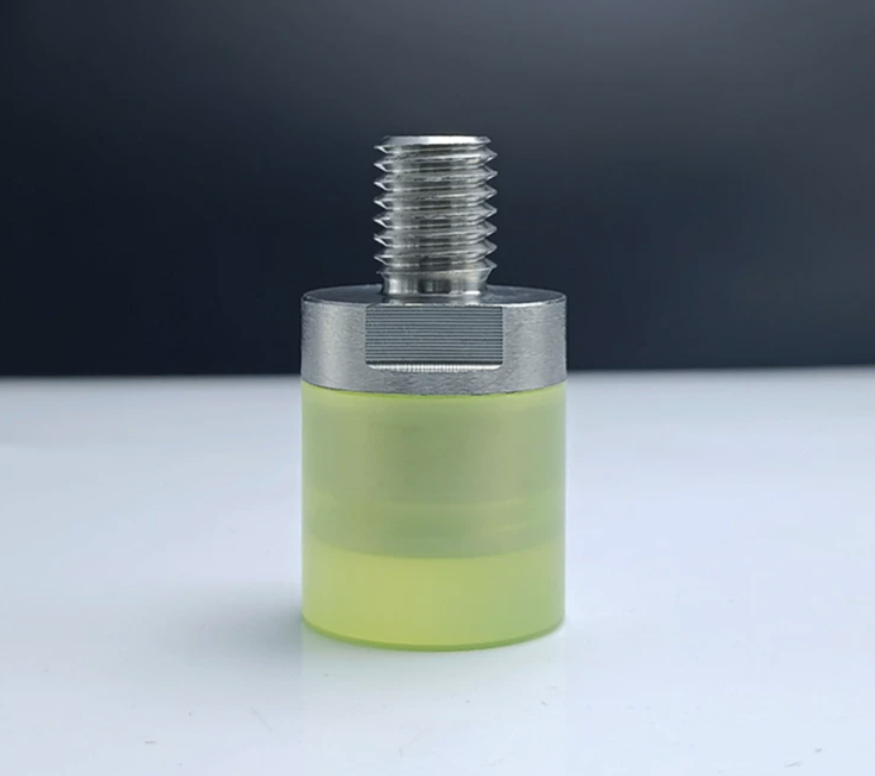

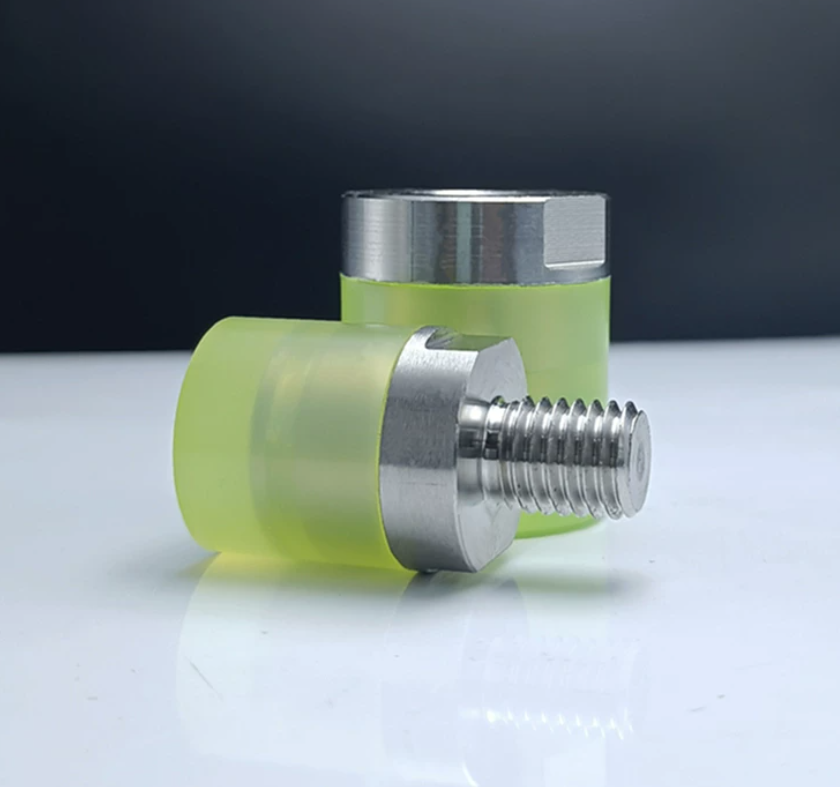

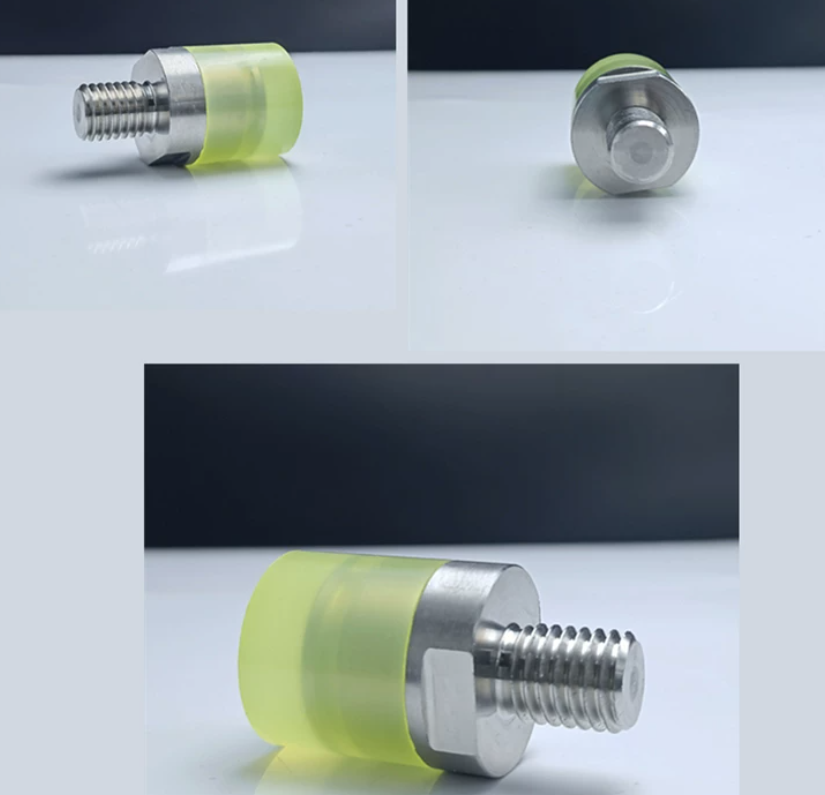

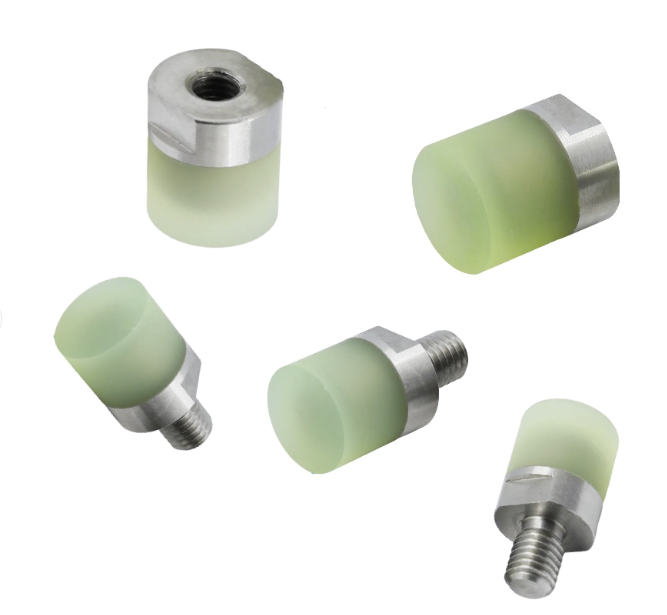

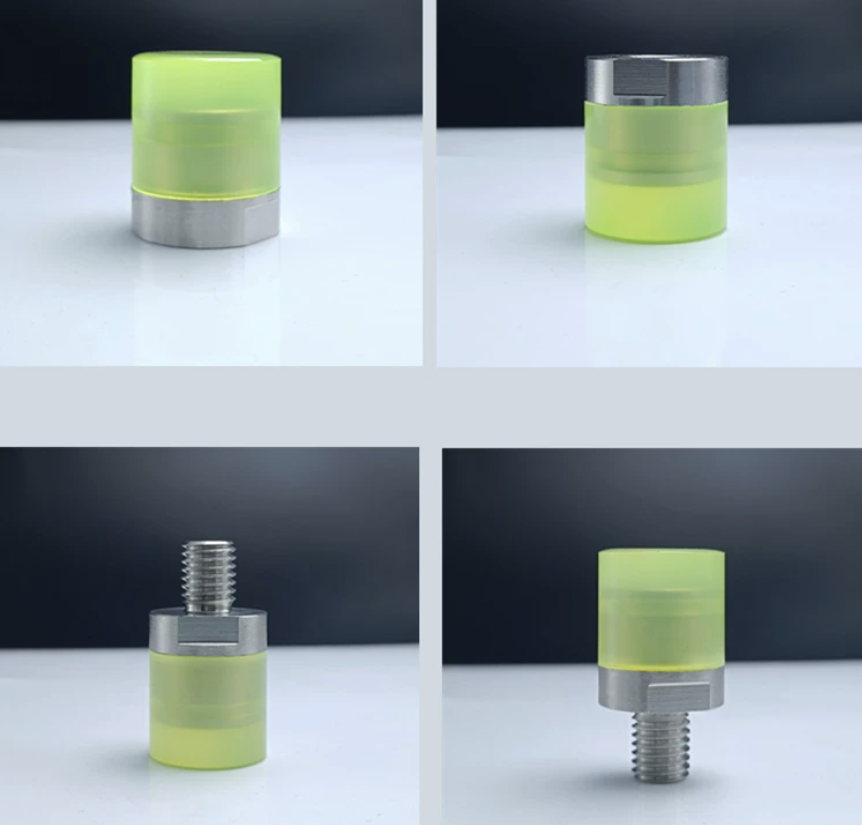

Chốt đẩy nhựa (Polyurethane) đầu ren (thường được gọi là bu lông giảm chấn đầu PU, chốt định vị đầu nhựa, hoặc chốt tỳ đầu Urethane) là một linh kiện cơ khí tiêu chuẩn kết hợp giữa phần thân kim loại có ren và phần đầu tiếp xúc làm bằng nhựa Urethane.

Dưới đây là các thông số kỹ thuật phổ biến và cách sử dụng của loại linh kiện này:

1. Thông số kỹ thuật chung

Các thông số này có thể thay đổi tùy theo tiêu chuẩn của nhà sản xuất (như MISUMI, gá kẹp tiêu chuẩn, v.v.), nhưng thường tuân theo các quy chuẩn sau:

• Vật liệu phần đầu (Tip): Polyurethane (PU / Urethane).

  • Độ cứng: Thường được phân loại theo thang đo Shore A (phổ biến từ 70A, 80A, 90A đến 95A). Đầu nhựa càng cứng thì chịu tải càng tốt nhưng độ đàn hồi giảm.

  • Màu sắc: Thường được quy định theo độ cứng (ví dụ: vàng trong, xanh lá, đỏ, nâu).

• Vật liệu phần thân ren: Thép carbon (thường là S45C được mạ Niken hoặc nhuộm đen chống gỉ) hoặc Thép không gỉ (Inox 304 / SUS304).

• Bước ren (M): Hệ ren mét tiêu chuẩn M3, M4, M5, M6, M8, M10, M12, M16...

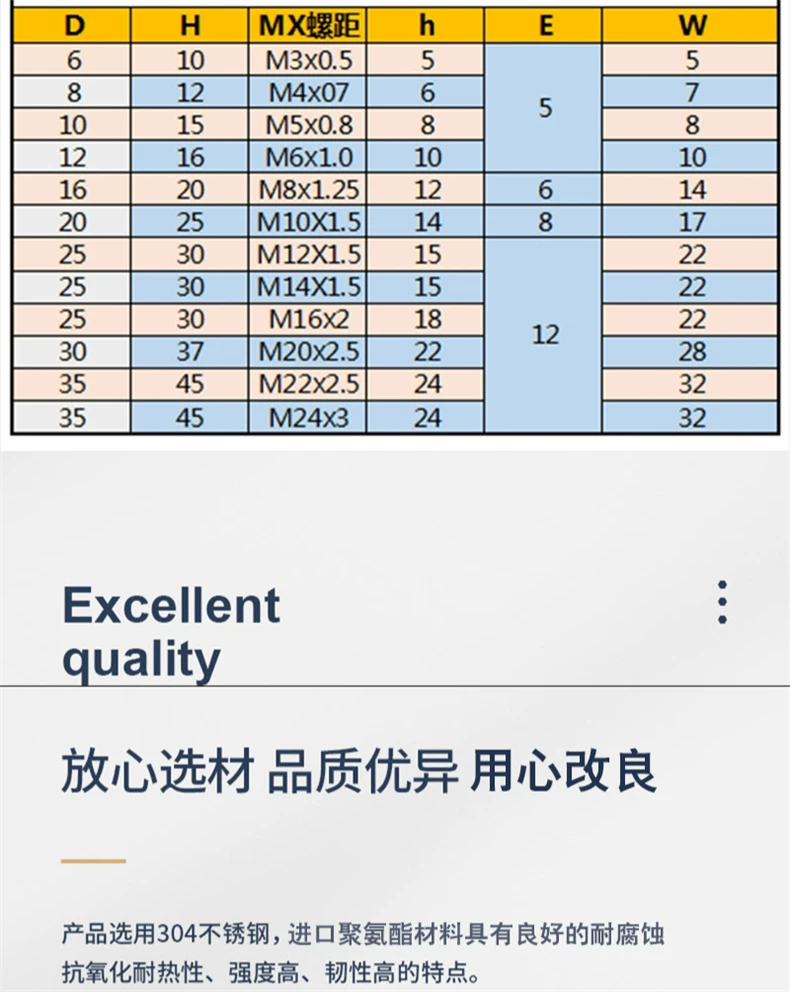

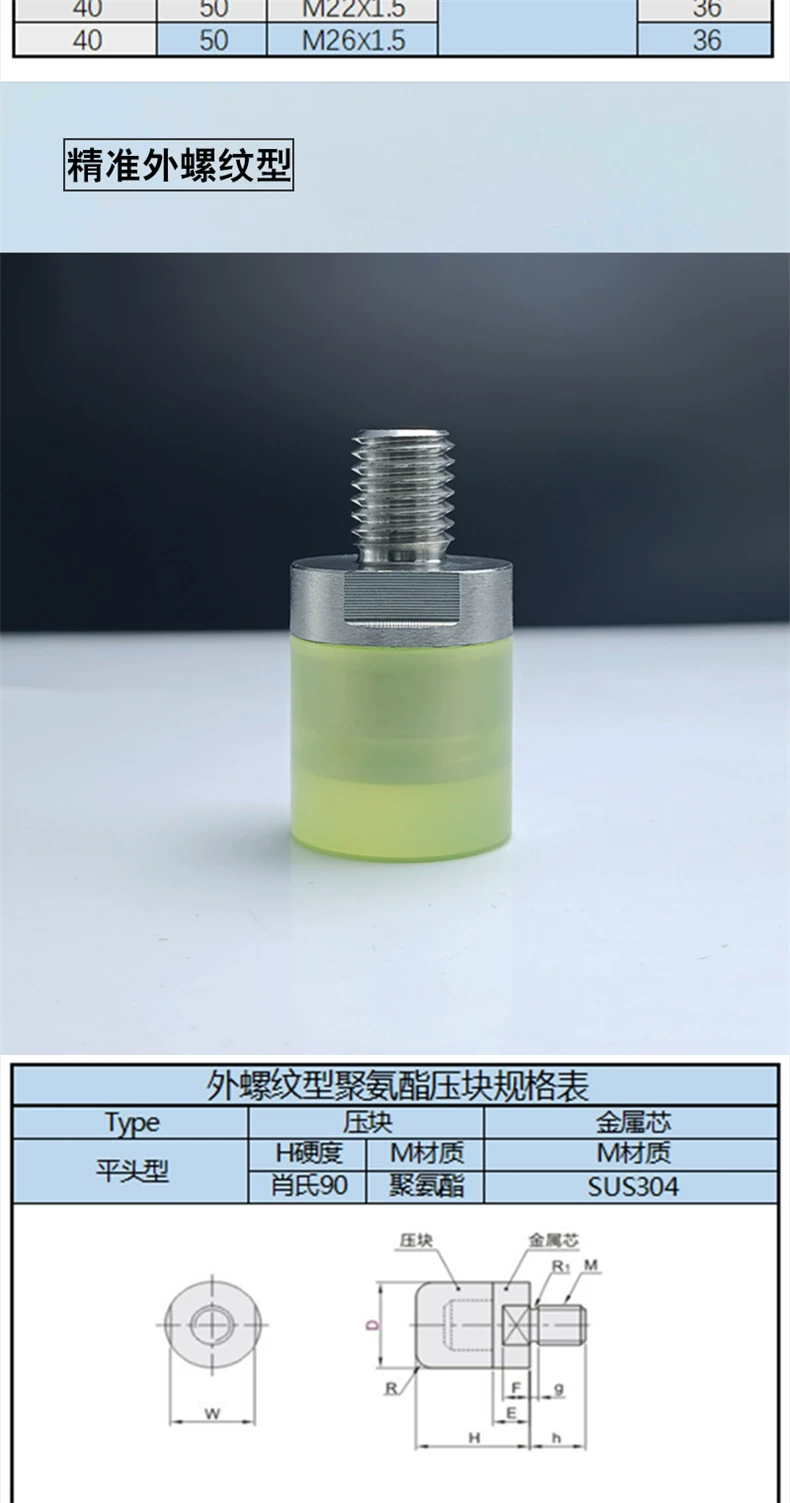

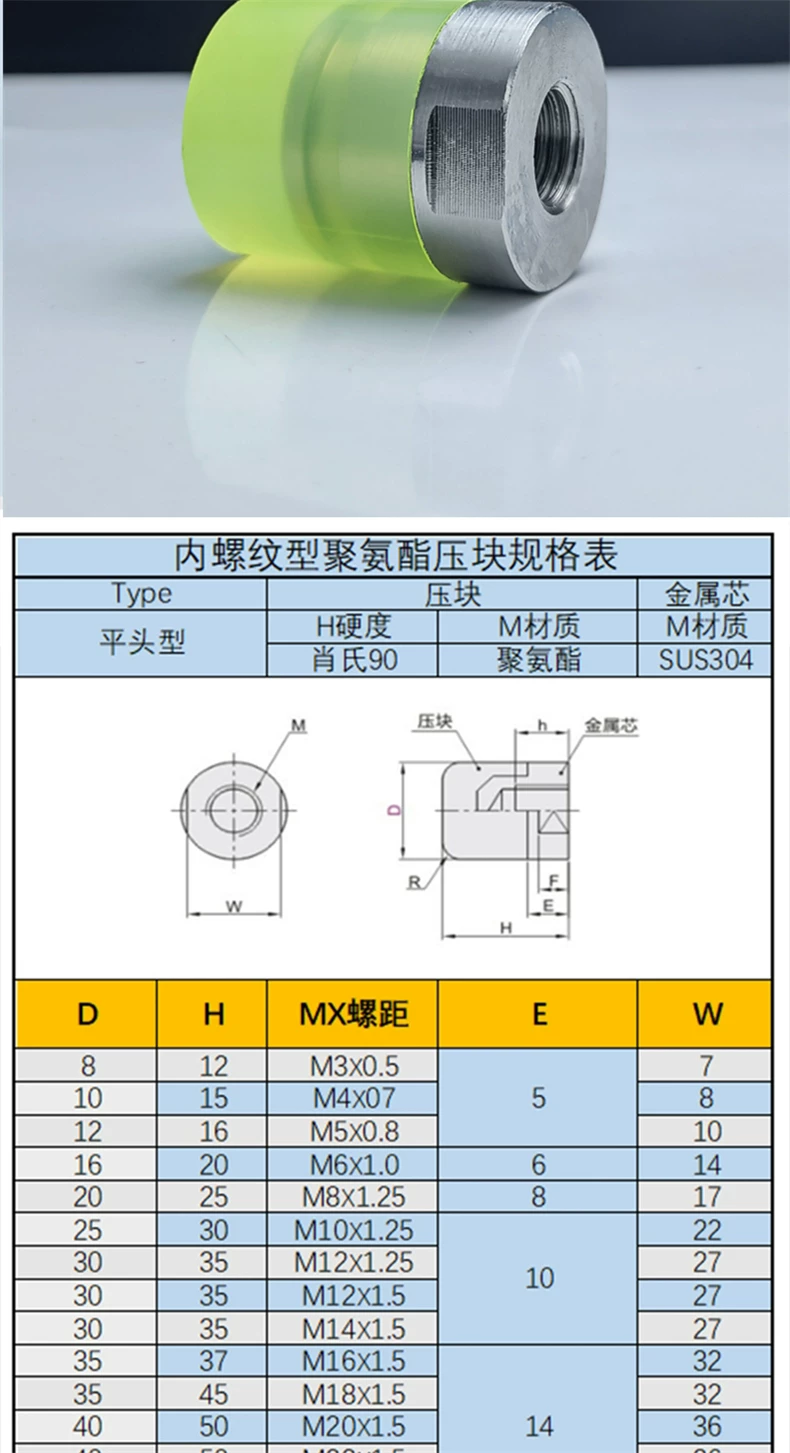

• Kích thước:

  • Đường kính phần đầu nhựa (D).

  • Chiều dài phần đầu nhựa (L1).

  • Chiều dài phần thân ren (L2).

• Nhiệt độ hoạt động: Urethane chịu nhiệt khá giới hạn, thường hoạt động tốt nhất trong khoảng từ -20°C đến 80°C.

2. Cách sử dụng và Lắp đặt

• Cách lắp đặt:

  1. Chuẩn bị lỗ khoan và taro ren trên đế khuôn, đồ gá hoặc chi tiết máy với bước ren tương ứng (M4, M6, M8...).

  2. Vặn phần thân ren của chốt đẩy vào lỗ. Phần đầu ren của chốt thường có rãnh vặn vít (dẹt hoặc chữ thập) hoặc lỗ lục giác chìm ở đuôi để dùng tua vít/lục giác vặn siết.

  3. Cố định vị trí và chiều cao: Dùng một đai ốc (ê-cu) vặn vào thân ren để khóa chặt chốt tại chiều cao mong muốn (khóa hãm chống xoay lỏng trong quá trình máy rung lắc).

• Nguyên lý hoạt động: Khi có lực tác động, phần đầu nhựa PU sẽ biến dạng đàn hồi để hấp thụ lực, giảm chấn hoặc tạo lực tỳ nhẹ nhàng. Khi lực giải phóng, nó trở lại hình dáng ban đầu để đẩy chi tiết ra hoặc giữ khoảng cách.

3. Ứng dụng phổ biến

Do đặc tính đàn hồi, chịu mài mòn tốt và không làm trầy xước bề mặt tiếp xúc, chốt đẩy nhựa PU đầu ren được dùng rất nhiều trong cơ khí chính xác:

• Trong chế tạo đồ gá (Jig & Fixture): Làm chốt định vị, chốt đỡ, hoặc chốt tỳ phôi. Giúp kẹp chặt và giữ cố định các chi tiết gia công (đặc biệt là các bề mặt đã qua đánh bóng, sơn tĩnh điện, hoặc nhựa dễ xước) mà không làm hỏng bề mặt.

• Trong khuôn mẫu (Khuôn dập, khuôn ép): Làm chốt đẩy phôi nhẹ, đệm giảm chấn ở các hành trình kết thúc của khuôn, hoặc tấm gạt phôi.

• Trong tự động hóa: Làm bộ phận cữ chặn (stopper) ở cuối băng tải hoặc các cơ cấu xi lanh khí nén, giúp giảm tiếng ồn và chống va đập mạnh cho các linh kiện chạy trên chuyền.

4. Lưu ý khi bảo dưỡng và sử dụng

• Không vượt quá giới hạn nhiệt: Polyurethane sẽ bị chảy hoặc mất đặc tính cơ học nếu tiếp xúc liên tục với nhiệt độ cao (trên 80°C - 100°C). Nếu môi trường làm việc có nhiệt độ cao, cần chuyển sang các vật liệu như Silicone, chịu nhiệt hoặc cao su kỹ thuật chịu nhiệt.

• Môi trường hóa chất: Tránh để đầu nhựa PU tiếp xúc lâu với các loại dung môi mạnh, axit hoặc kiềm vì có thể làm trương nở hoặc phân hủy lớp nhựa. Nó chịu được dầu mỡ và nước ở mức độ khá.

• Kiểm tra độ mòn: Lớp PU có tuổi thọ nhất định. Khi thấy phần đầu nhựa bị nứt, vỡ, chai cứng hoặc mòn đến phần thân kim loại, cần vặn tháo ra và thay thế chốt mới để đảm bảo phôi không bị trầy xước.
