Chốt giật khuôn là gì?
Chốt giật khuôn hay còn được gọi là khóa khuôn nhựa tiếng anh kỹ thuật Parting lock là linh kiện khuôn mẫu được sử dụng trong kết cậu bộ khuôn, có tác dụng giữ tấm khuôn bên cavity chậm bị nhả ra.
Chức năng của khóa khuôn nhưạ và đặc điểm của Parting lock
Đặc điểm của "chốt giật khuôn:
※ Điều chỉnh độ ma sát giữa khuôn mẫu và nhựa bằng cách điều chỉnh vít nghiêng, quay khoảng 1/4 vòng có thể đóng khuôn khoảng 50.000 lần;
※ Chốt giật khuôn dễ dàng tháo lắp và giá thành thấp;
※ Chốt giật khuôn cũng có thể được sử dụng trên các phôi có vòi phun nhỏ và tấm định tâm hoặc vòi phun hai giai đoạn hoặc ghế trượt.

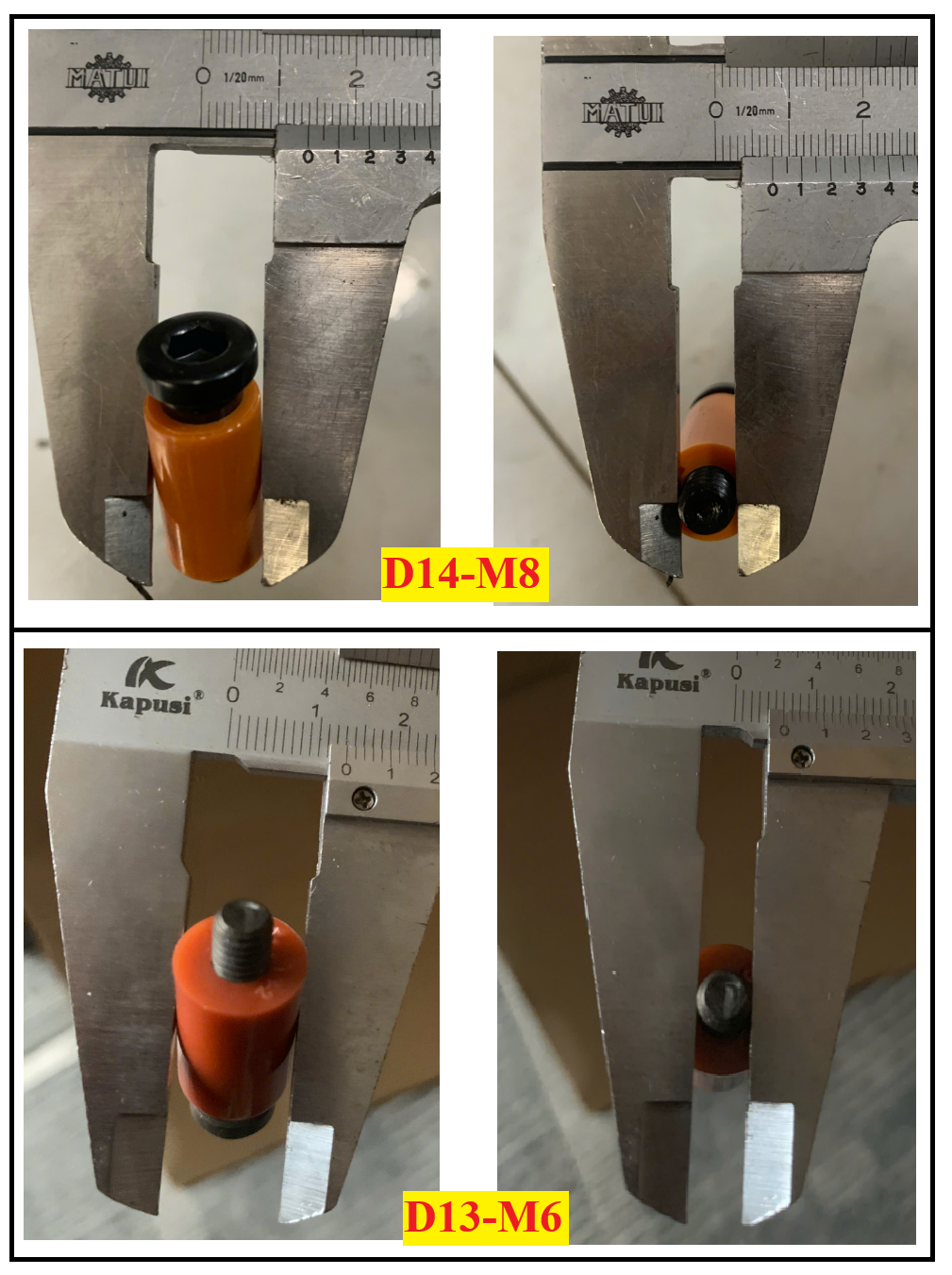

※ Đối với khuôn có trọng lượng dưới 100Kg, hãy sử dụng chiếc D13-4, đối với khuôn dưới 500Kg, hãy sử dụng chiếc D16-4, và đối với khuôn dưới 1000Kg, hãy sử dụng chiếc D20-4. Nếu trọng lượng vượt quá 1000Kg, hãy tăng số lượng.
Thêm vào 6 hoặc nhiều hơn;
※ Nhựa được nhúng vào mẫu nam khoảng 3 cm và lỗ trên khuôn nữ được xử lý bằng mũi doa H7 trong phạm vi +0,1mm;
※ Hãy xử lý bề mặt khuôn chính thành hình chữ R. Nếu bề mặt C được vát cạnh thì độ bền sẽ kém;
※ Không thêm dầu vào nhựa vì việc bôi dầu sẽ làm giảm ma sát.

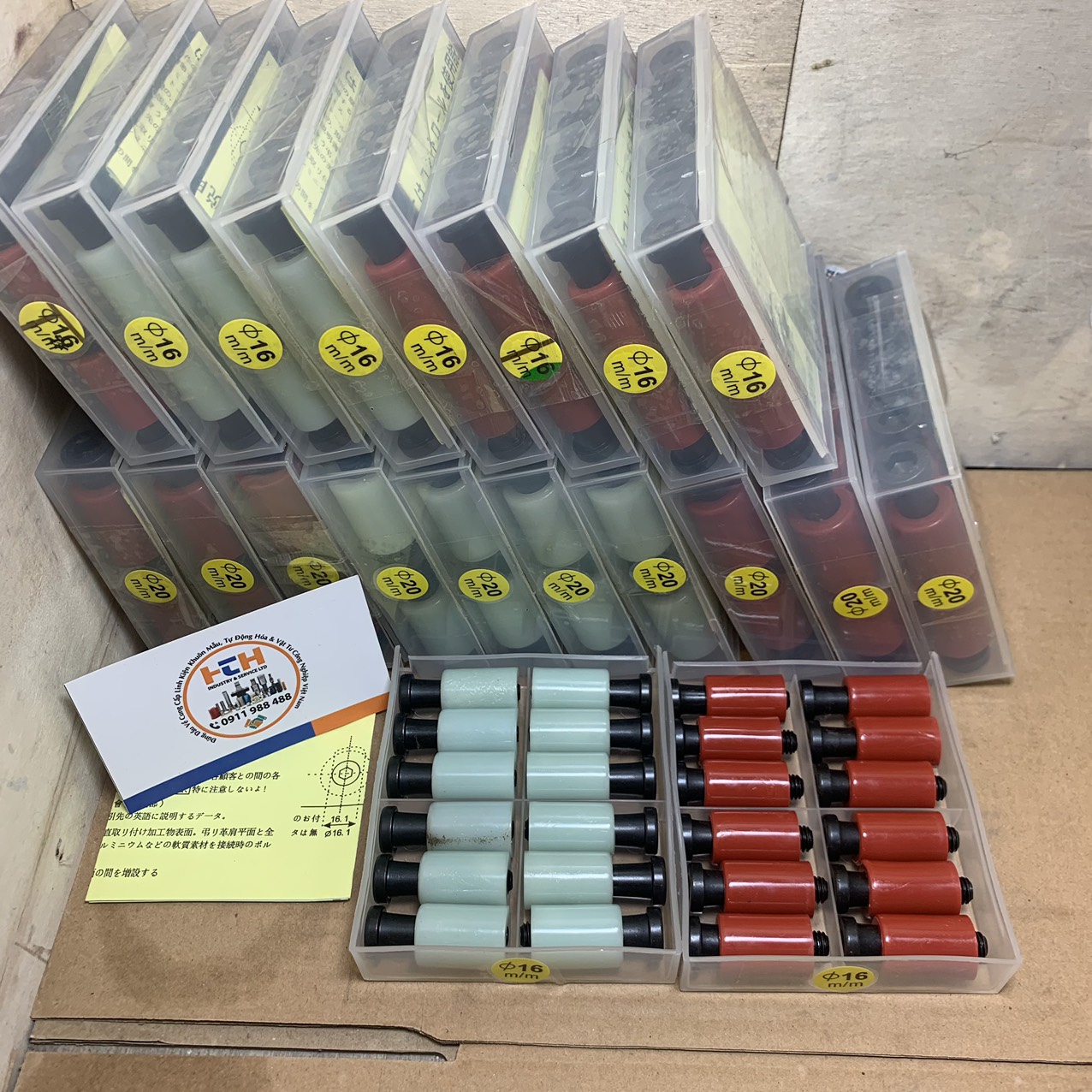

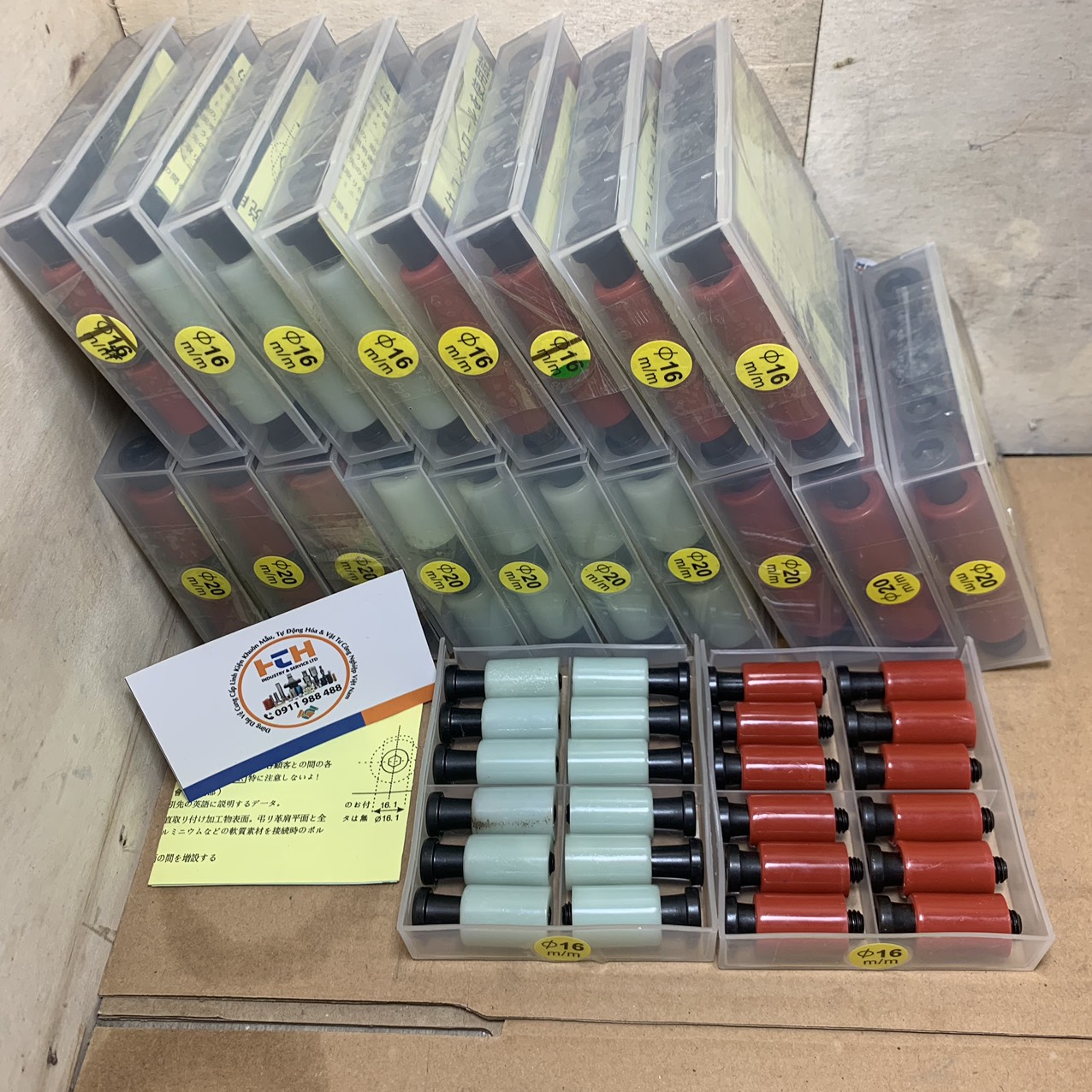

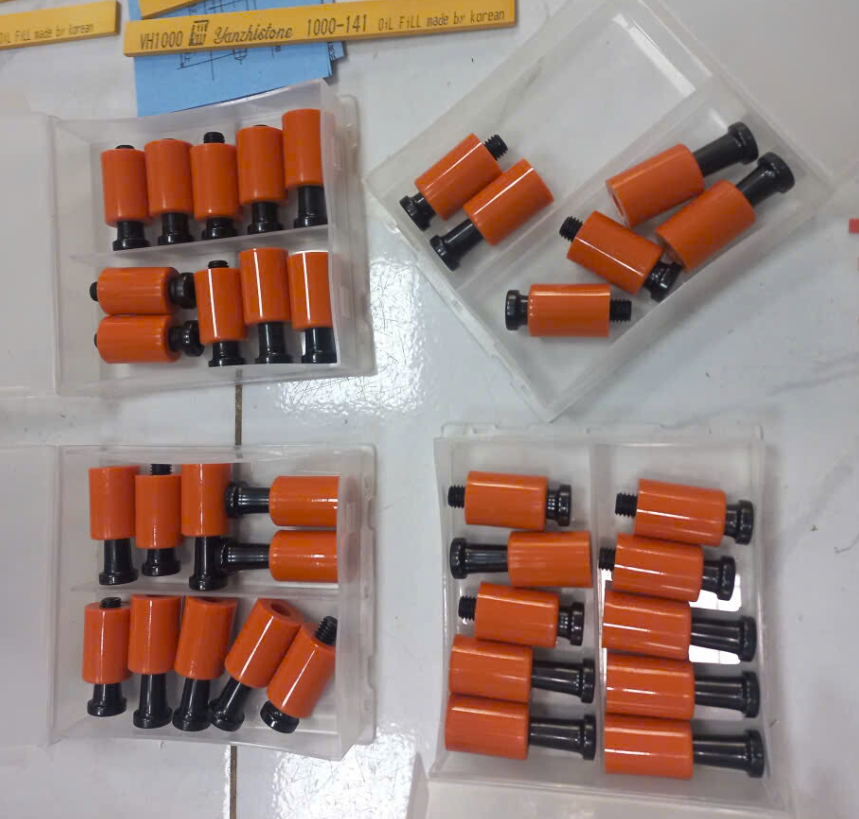

Màu sắc chốt giật khuôn

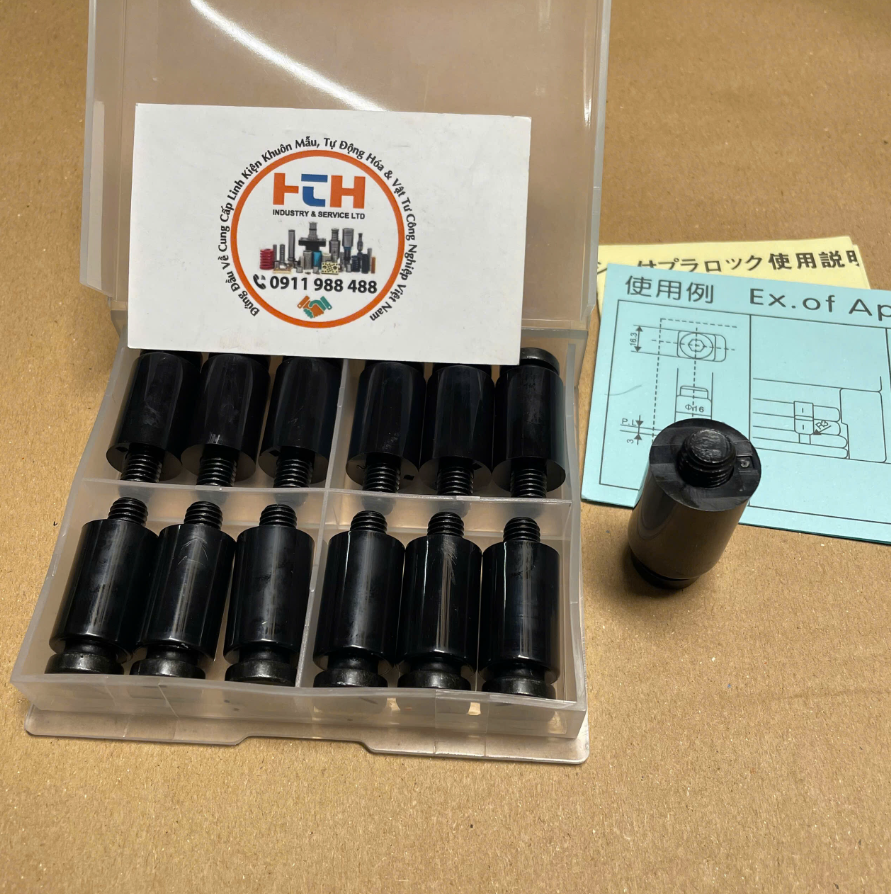

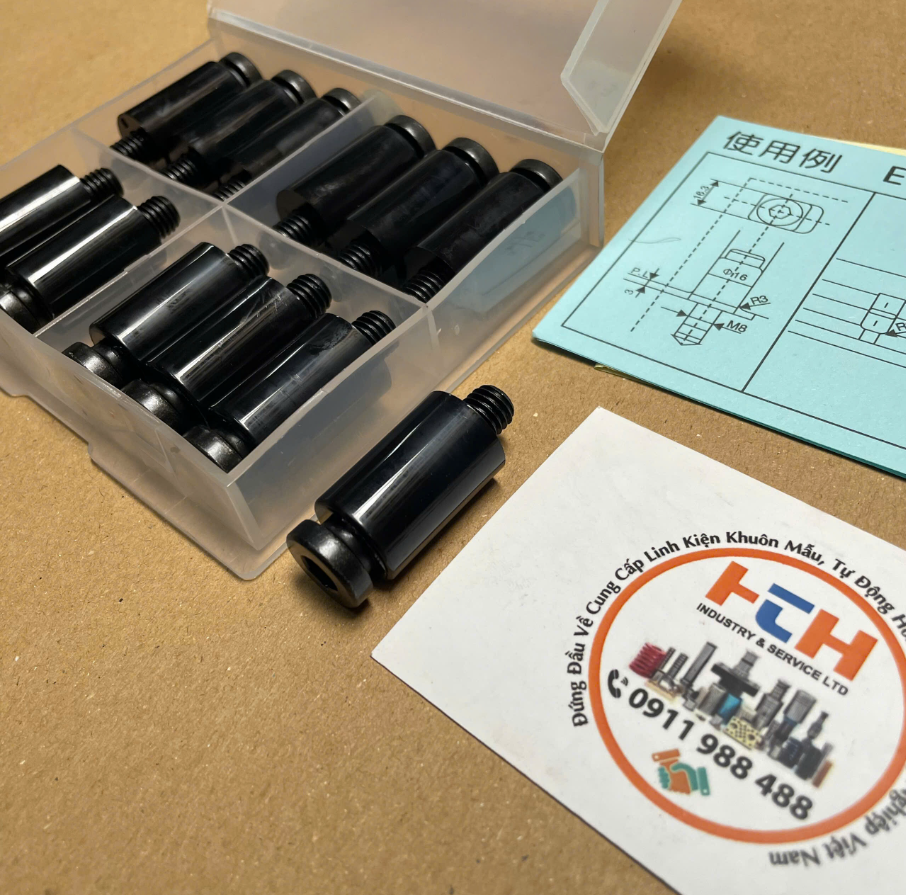

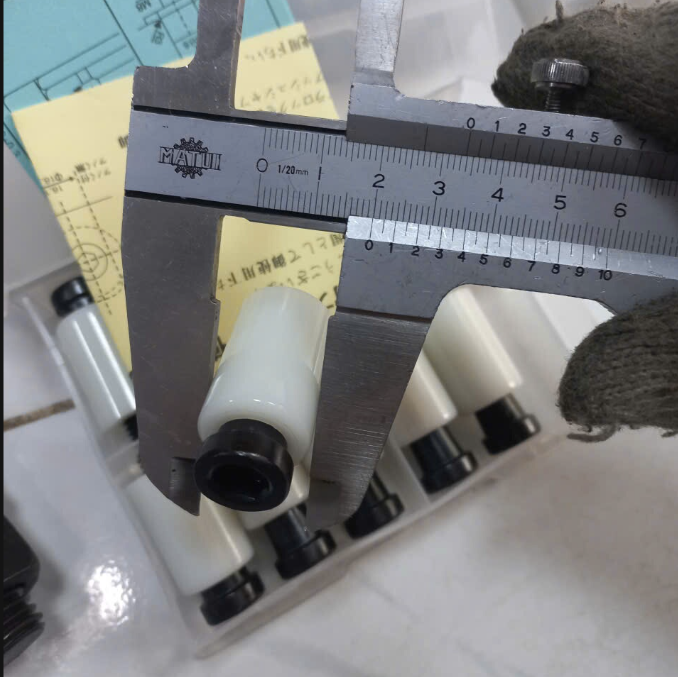

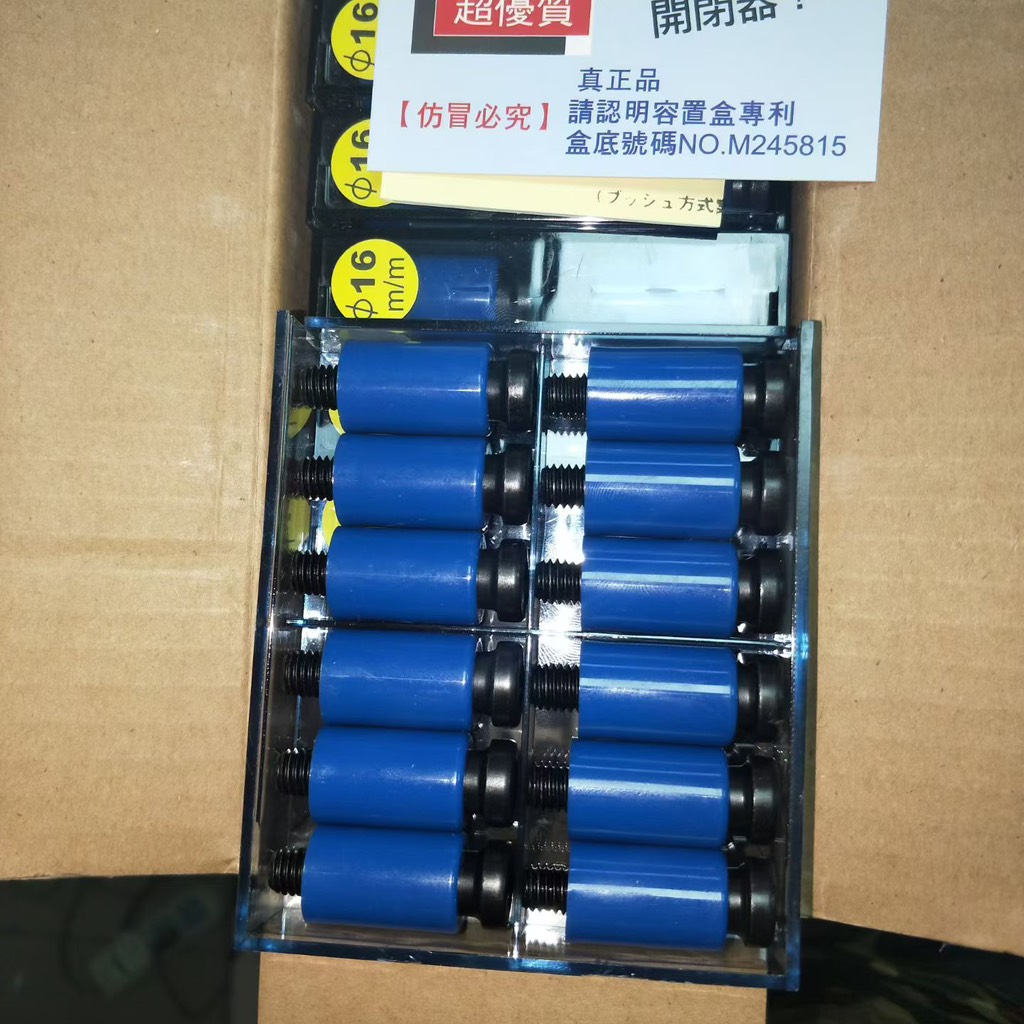

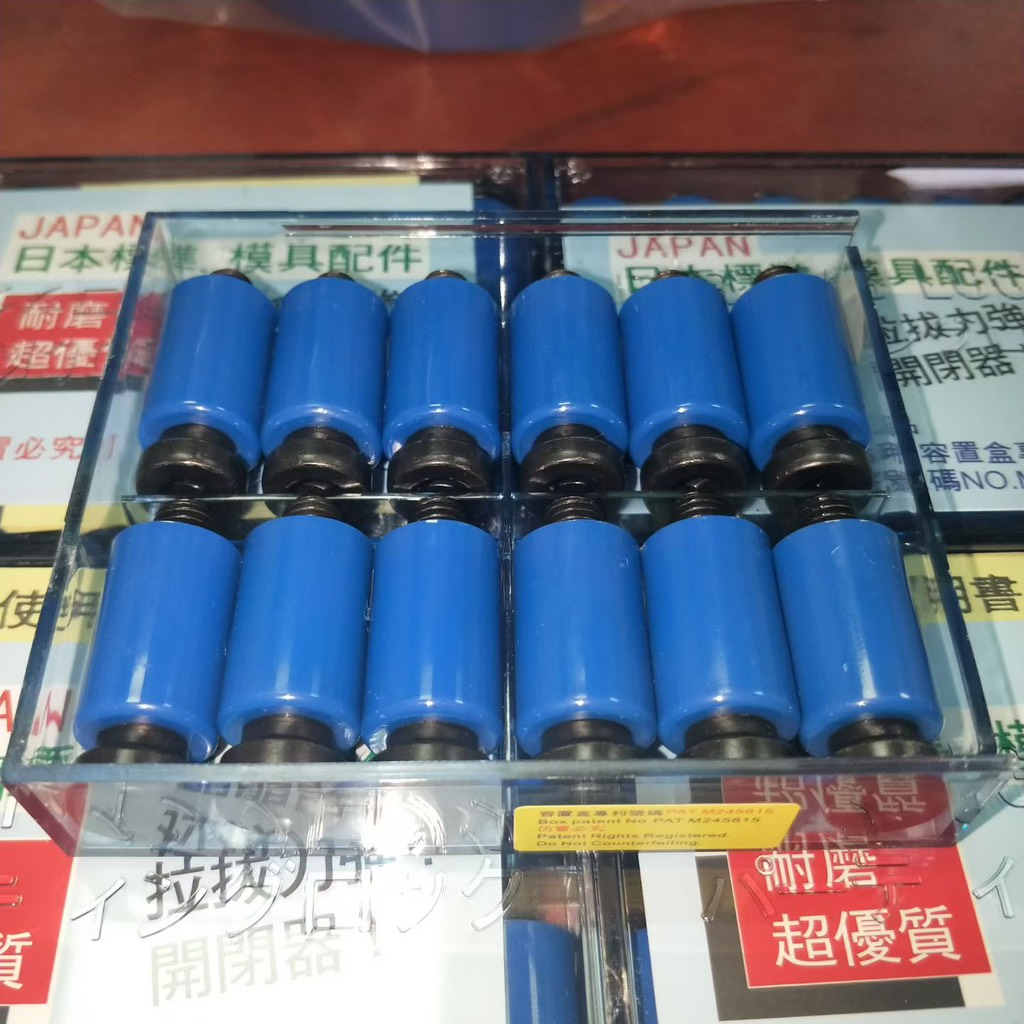

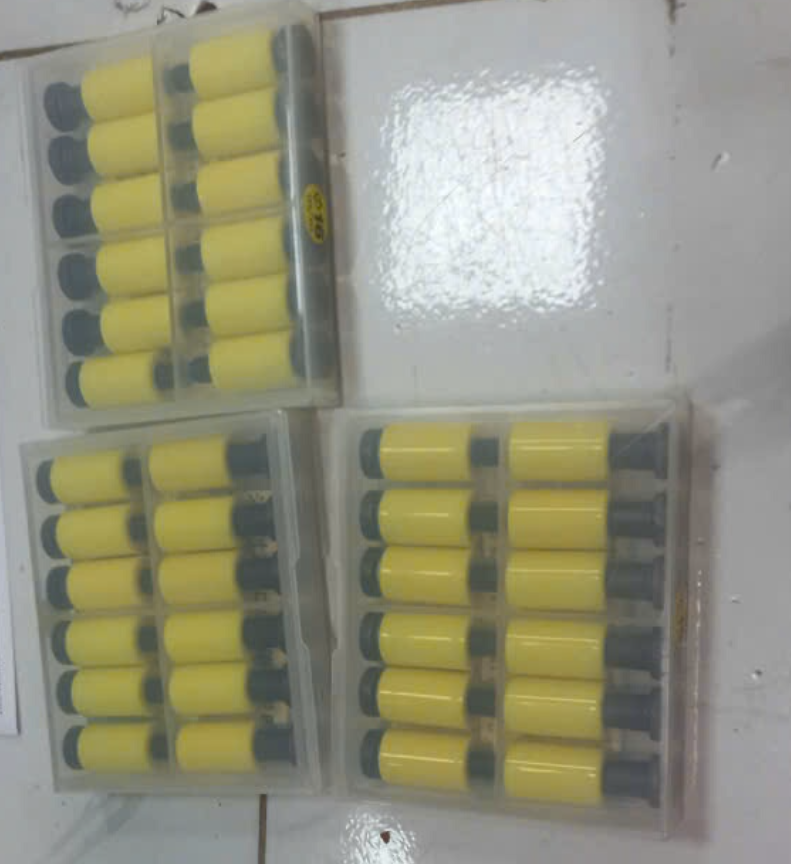

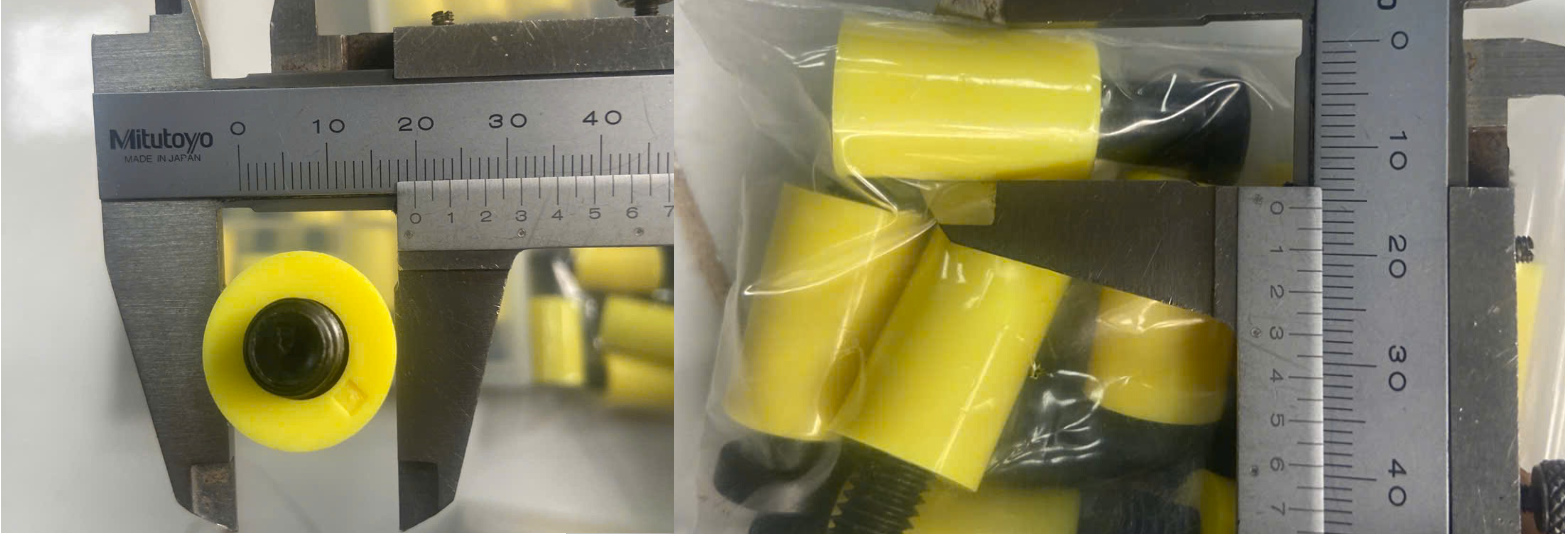

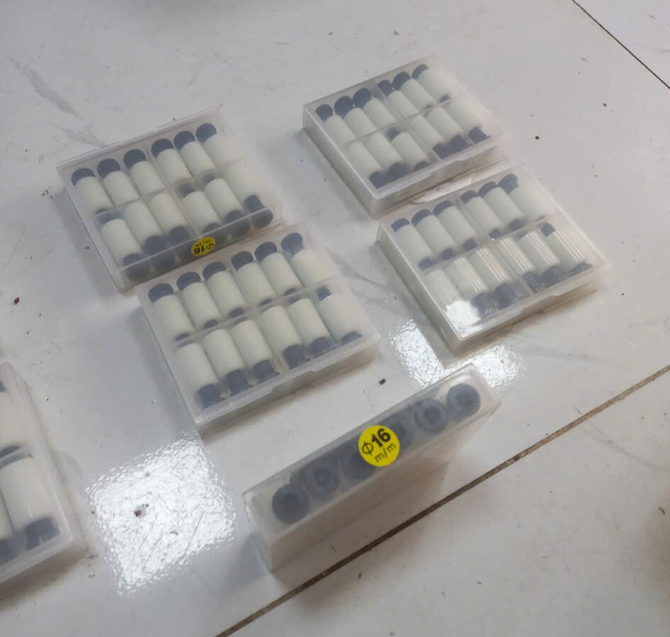

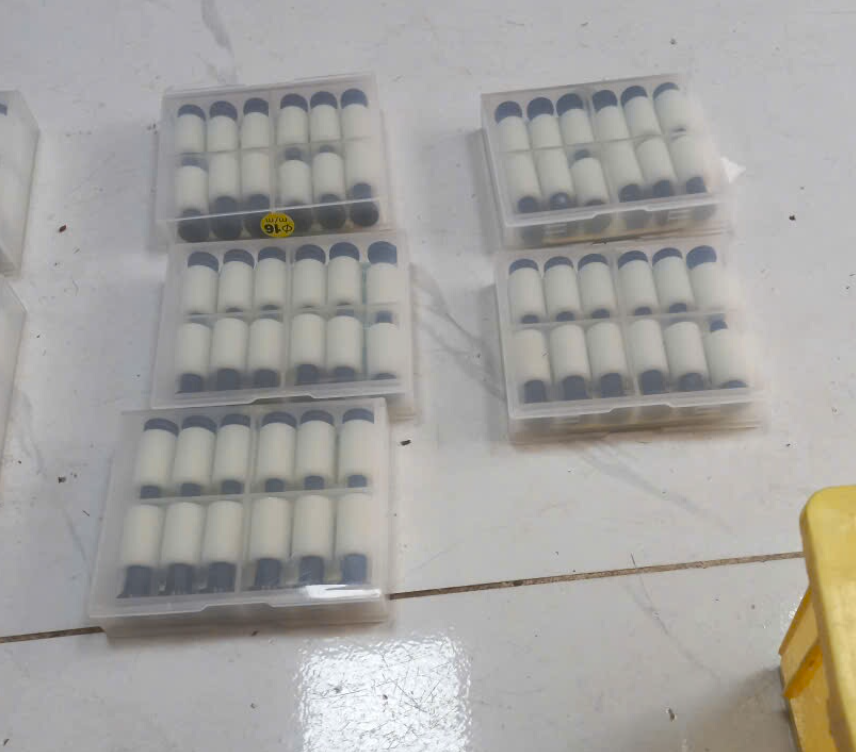

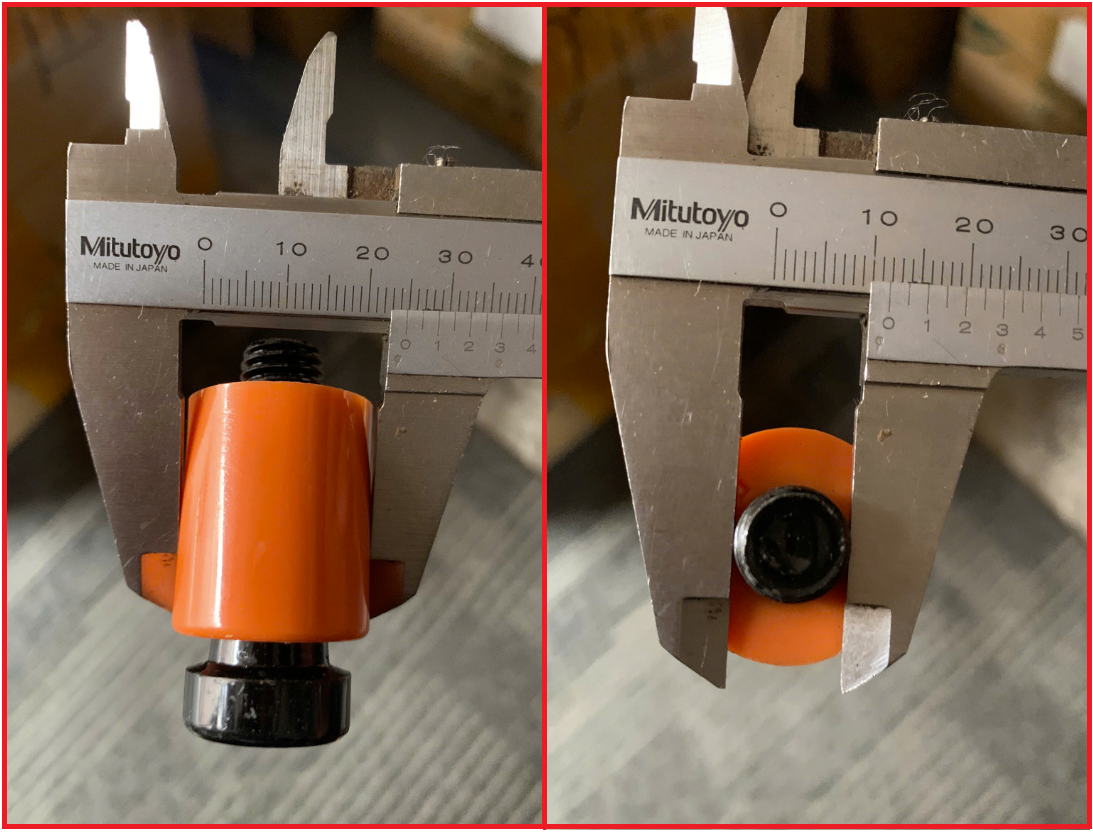

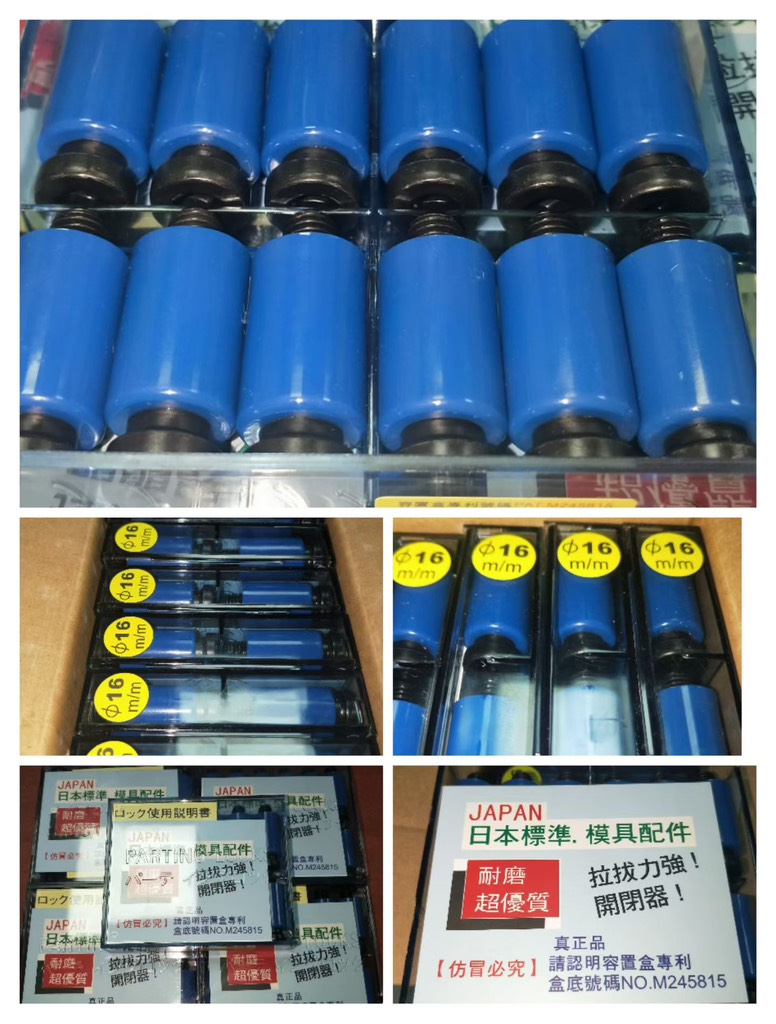

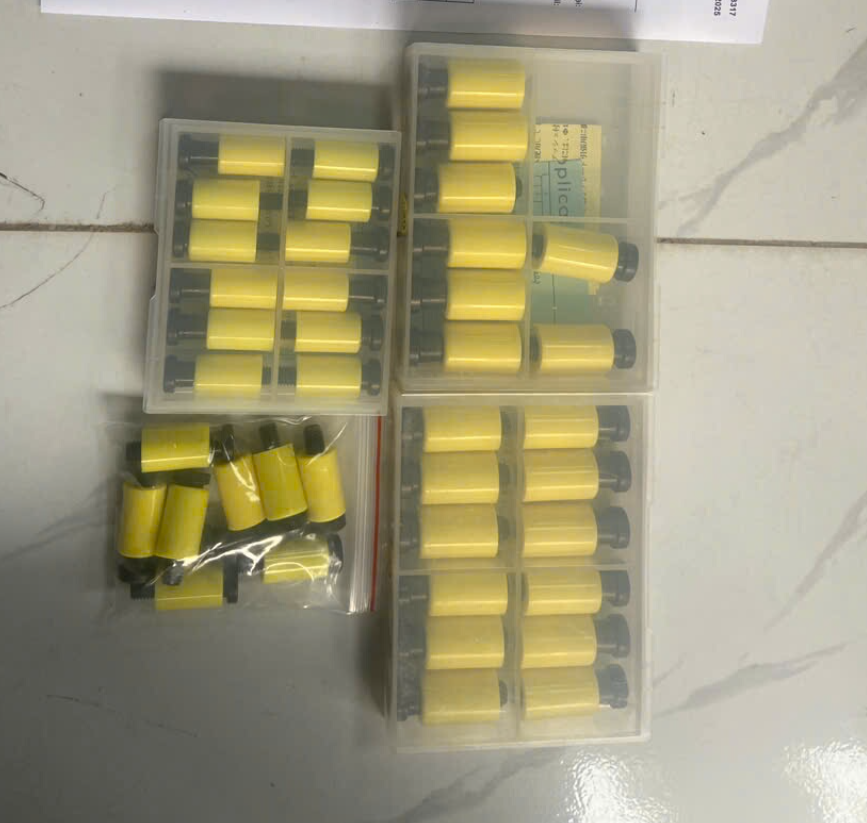

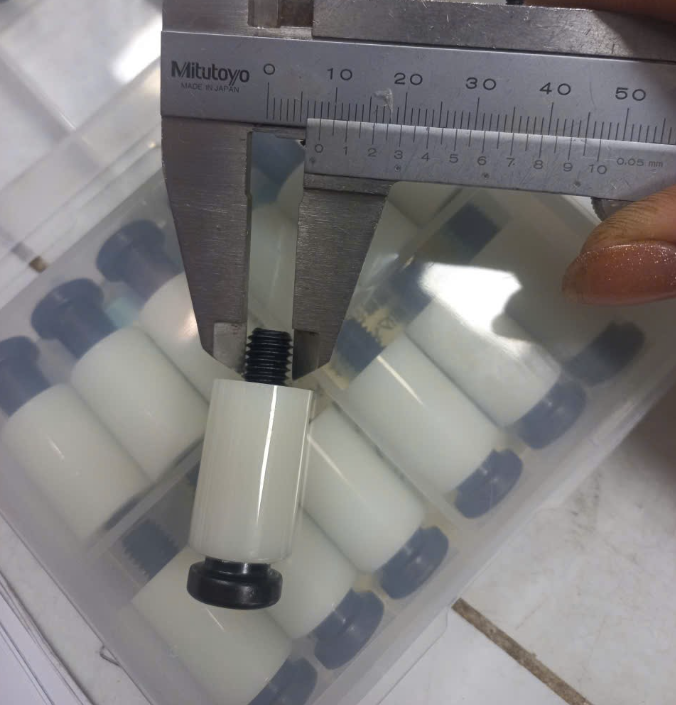

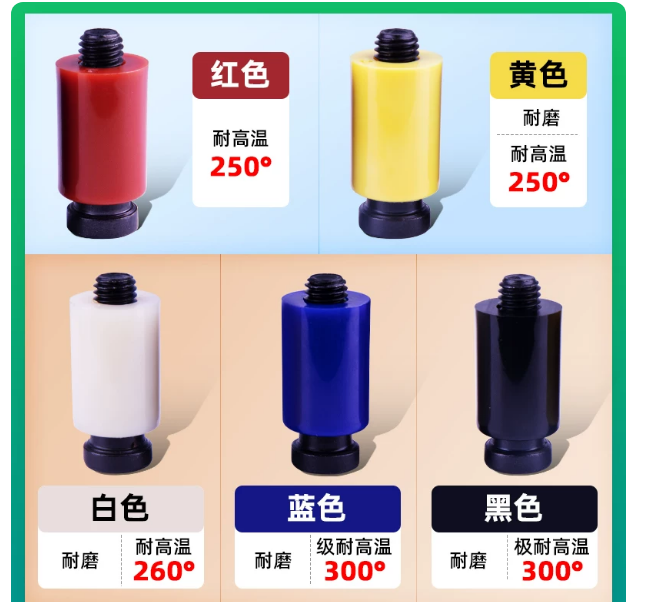

Chốt giật khuôn có bốn loại màu, trắng, vàng, cam, xanh dương, xanh lam, một loại có thể chịu được nhiệt độ cao 160 độ.
Vật liệu chế tạo chốt giật khuôn
Khóa khuôn nhựa Parting lock sử dụng chất liệu nylon đặc biệt, có khả năng chống mài mòn và chịu nhiệt tốt.
Mặc dù nhiệt độ chịu nhiệt của ống bọc nylon chốt giật khuôn là 150 °C, trong thực tế sử dụng Parting lock thường xuyên phải chịu ứng suất của bu lông côn. Ảnh hưởng của điều này sẽ dẫn đến giảm độ bền của ống nylon.
Nói chung, nhiệt độ sử dụng bình thường và tối ưu nhất của chốt giật khuôn là dưới 80°C.

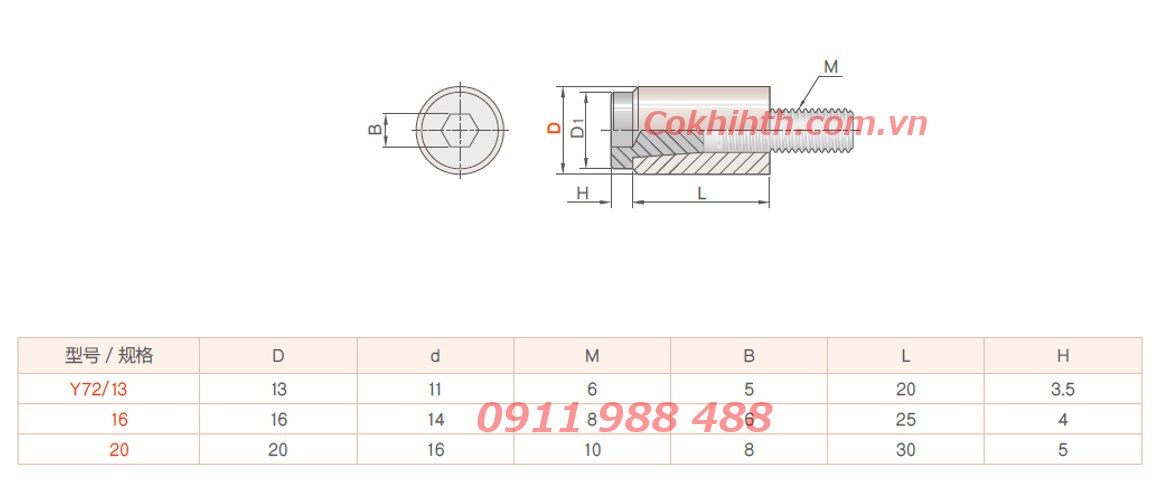

Vật liệu khóa khuôn nhựa: nhựa nylon + thép hợp kim chịu nhiệt độ cao
Dung sai: ± 0,002㎜
Chất liệu nylon nhựa SCM435
Độ cứng 33-38HRC
Cách lắp ráp khóa khuôn nhựa trên khuôn mẫu
Đặt ống bọc nylon vào khoảng 3mm của nửa khuôn di động.
Tham chiếu dung sai kích thước của lỗ: Doa H7, dựa trên doa H7 ~ +0.1.
Nếu sử dụng ống lót đặc biệt, có thể bỏ qua các bước làm tròn R và đánh bóng
Điều chỉnh lực kéo cần thiết theo lực siết của bu lông hình nón.
Khóa khuôn nhựa không cần sử dụng chất bôi trơn.
---------------------------------------------------------------------
