Chốt nâng dẫn hướng có rãnh GLP GLS

Chốt dẫn nâng phôi (tiếng Anh thường gọi là Lifter Pin, Stock Lifter, hoặc Guide Lifter) là một linh kiện tiêu chuẩn nhưng cực kỳ quan trọng trong khuôn đột dập (đặc biệt là khuôn liên hoàn/progressive die).

Dưới đây là tổng hợp chi tiết về chức năng, phân loại và các lưu ý kỹ thuật khi thiết kế hoặc lựa chọn linh kiện này.

1. Chức năng chính

Nhiệm vụ của chốt dẫn nâng phôi là đẩy dải vật liệu (strip) nổi lên khỏi mặt cối (die plate) sau khi chày đã rút lên và trước khi bộ cấp phôi (feeder) đẩy vật liệu sang bước tiếp theo.

Cụ thể, nó giải quyết các vấn đề sau:

• Tránh vướng phôi: Ngăn không cho dải vật liệu va vào các gờ cắt, chốt định vị hoặc các chi tiết lồi trên mặt khuôn khi di chuyển.

• Dẫn hướng (với loại có rãnh): Giữ cho dải vật liệu đi thẳng hàng, không bị xô lệch sang hai bên.

• Bảo vệ bề mặt: Giảm ma sát trượt giữa vật liệu và mặt cối, giúp bề mặt sản phẩm không bị xước.

2. Các loại chốt nâng phổ biến

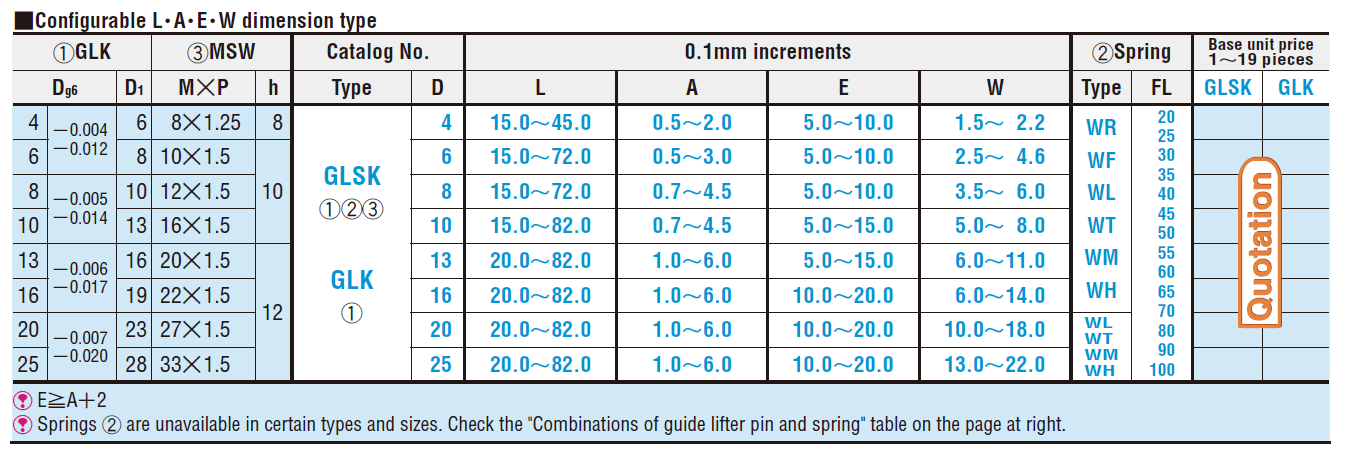

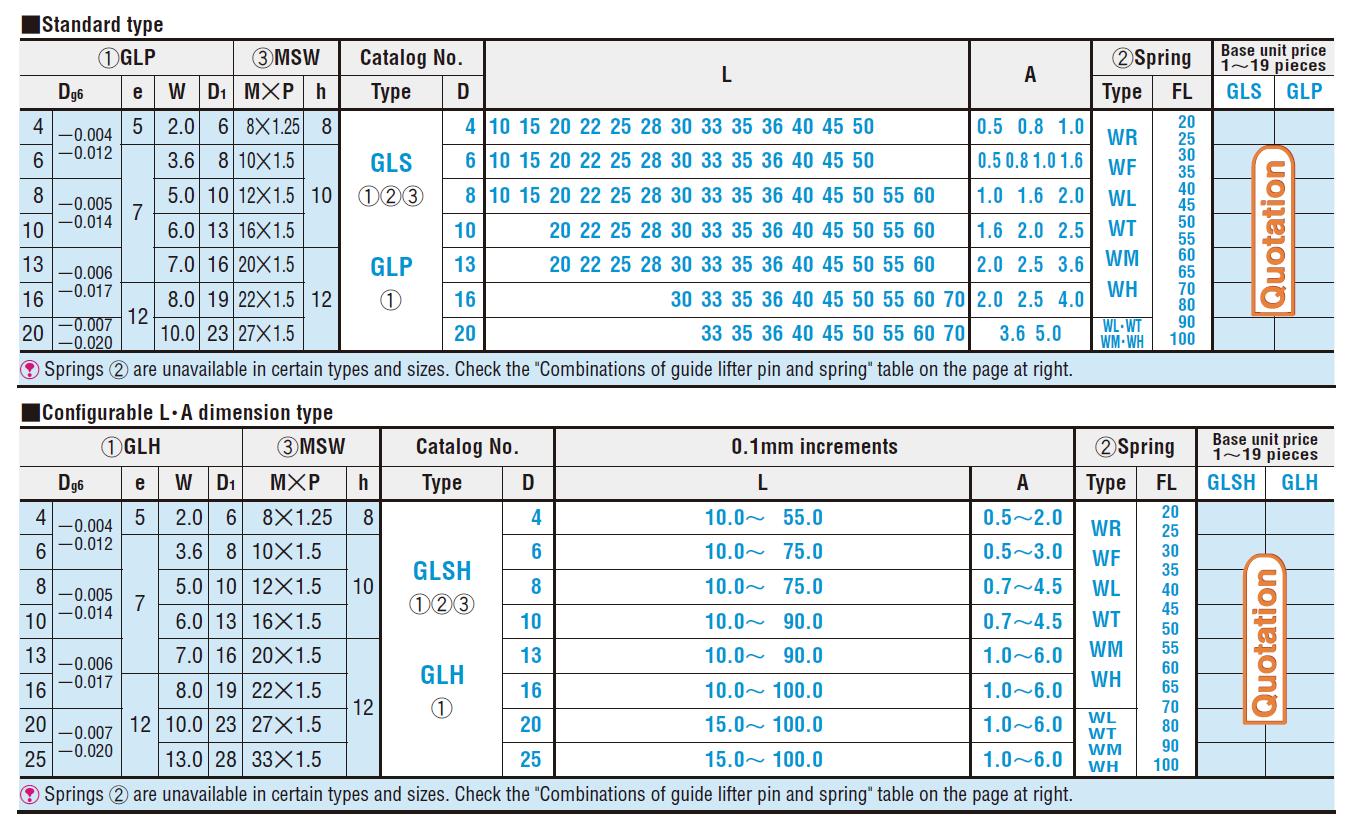

Tùy vào yêu cầu của khuôn, có 3 dạng chính thường dùng (tham chiếu theo tiêu chuẩn Misumi hoặc tương đương):

A. Chốt nâng tròn (Round Lifter Pin)

• Đặc điểm: Đầu chốt phẳng hoặc hơi bo tròn.

• Ứng dụng: Chỉ có tác dụng nâng phôi lên. Thường dùng ở giữa dải phôi hoặc những vị trí không cần dẫn hướng mép.

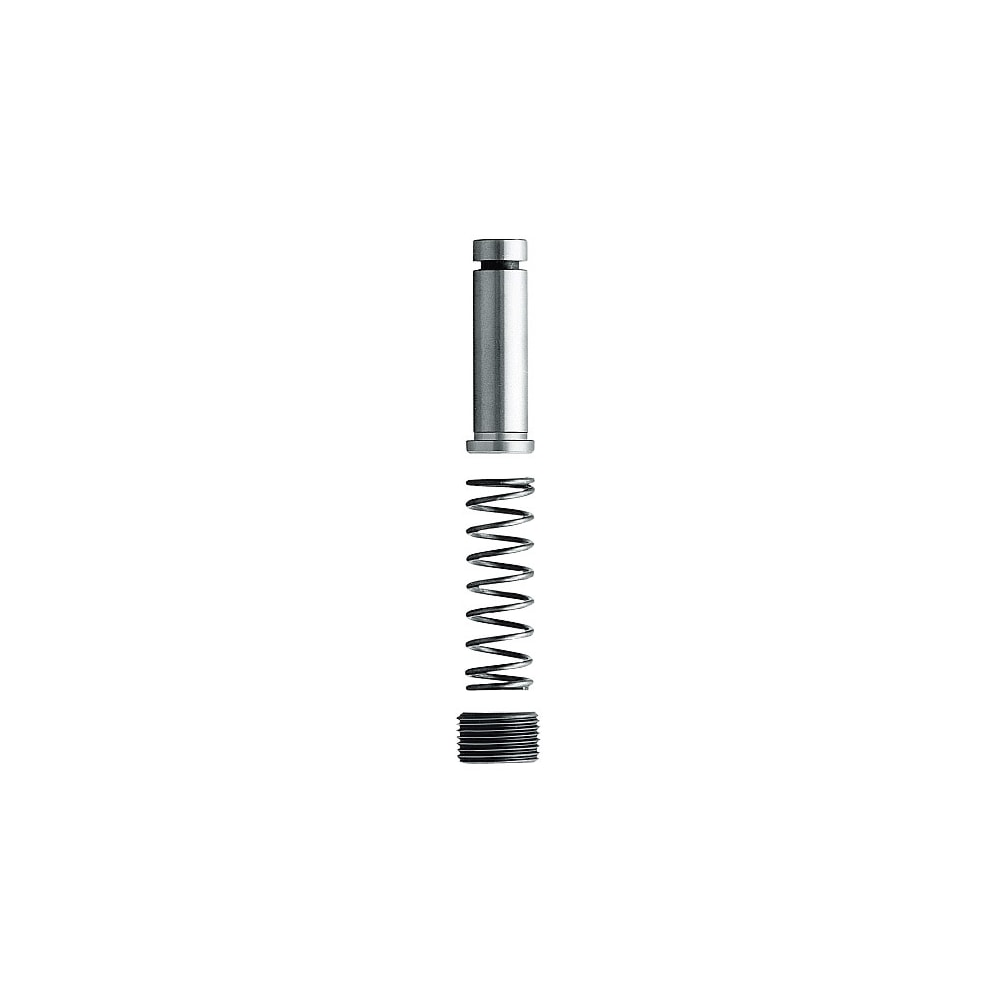

• Cấu tạo: Gồm thân chốt và lò xo (nằm trong hốc dưới chốt).

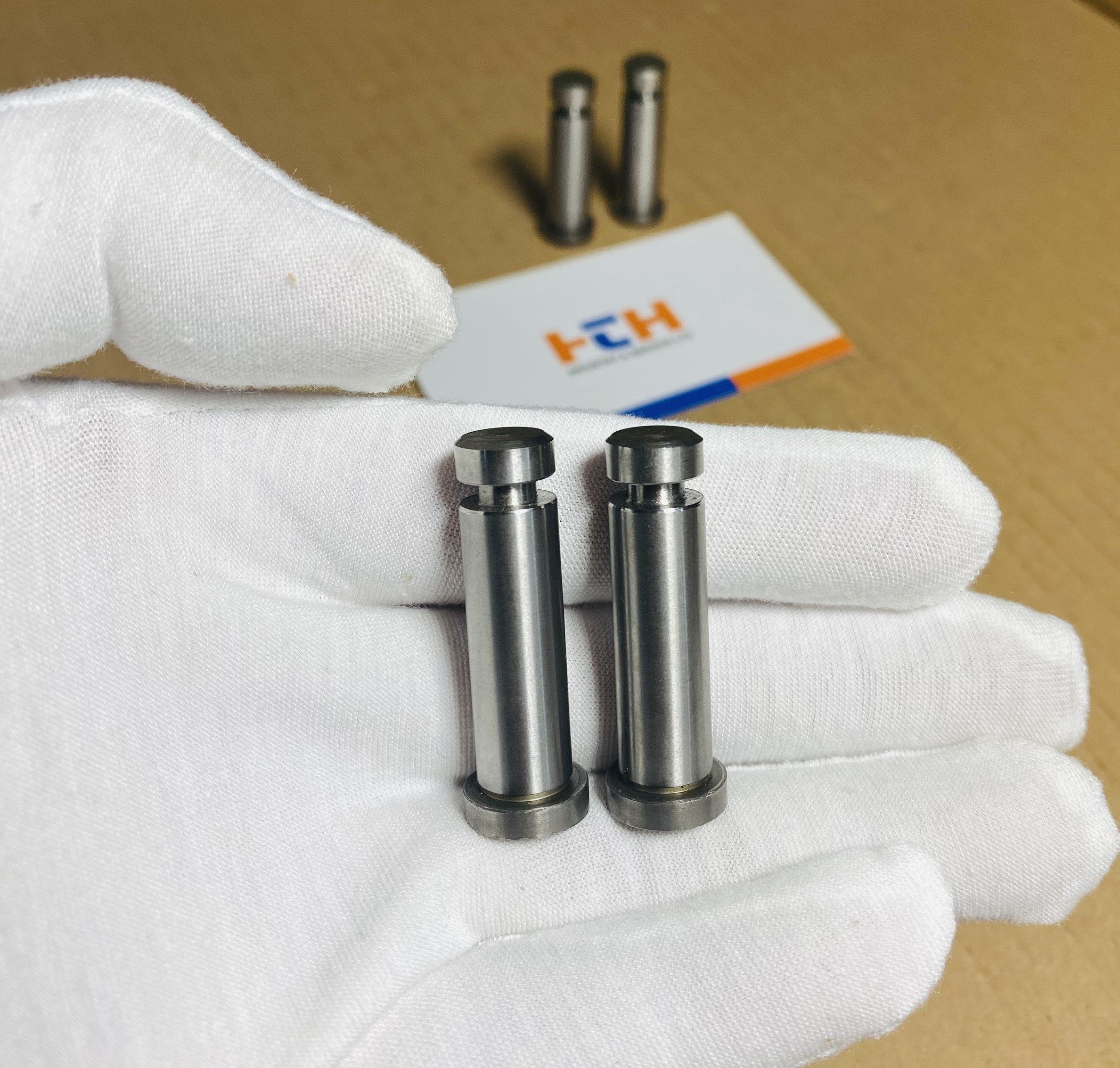

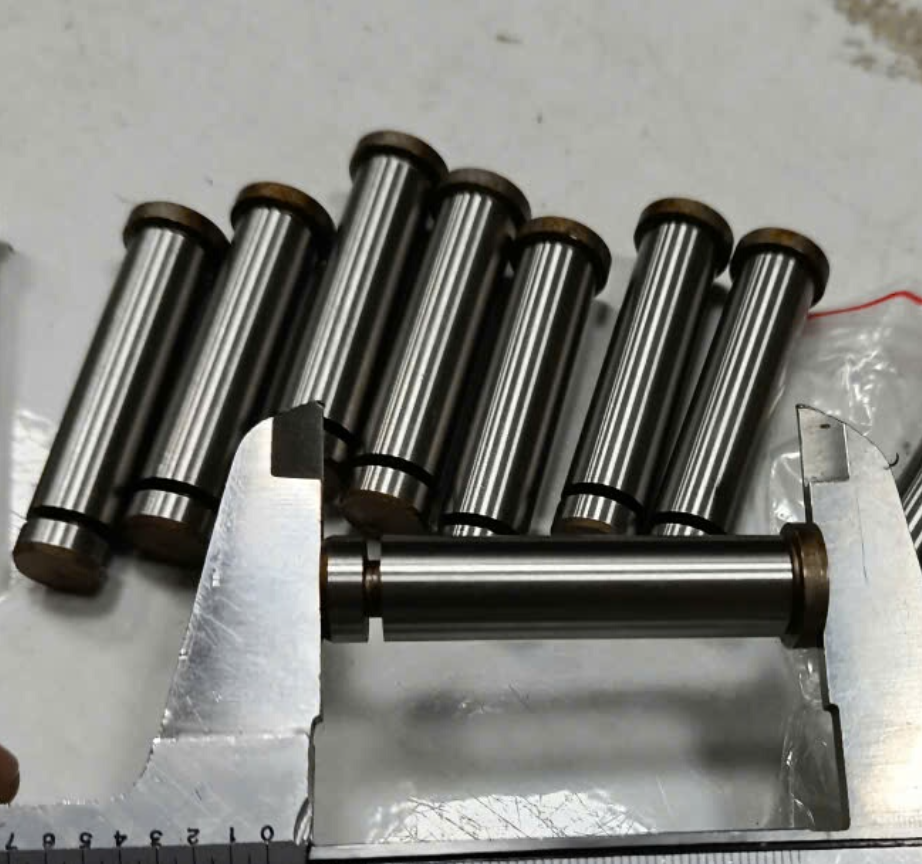

B. Chốt nâng có rãnh dẫn hướng (Guide Lifter Pin)

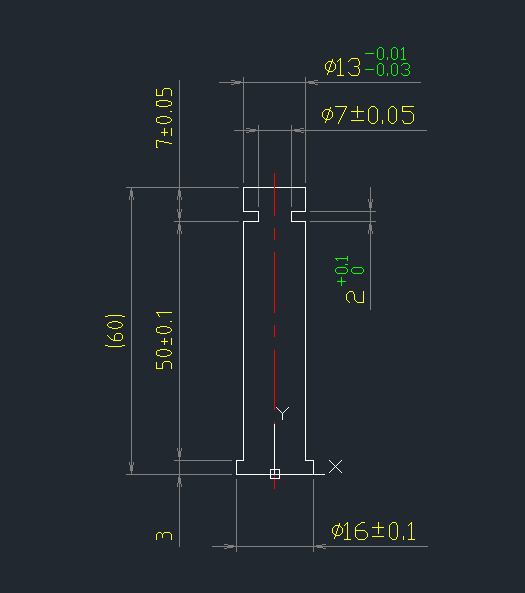

• Đặc điểm: Đầu chốt được xẻ rãnh (groove) vừa với chiều dày vật liệu.

• Ứng dụng: Vừa nâng phôi, vừa dẫn hướng mép phôi. Đây là loại "Chốt dẫn nâng phôi" đúng nghĩa nhất.

• Ưu điểm: Giữ phôi rất ổn định, hạn chế rung lắc khi cấp phôi tốc độ cao.

C. Thanh nâng (Bar Lifter)

• Đặc điểm: Dạng thanh dài hình chữ nhật, được đẩy lên bởi nhiều lò xo bên dưới.

• Ứng dụng: Dùng cho các khuôn dập tấm lớn hoặc khi vật liệu quá mềm, dễ bị võng nếu chỉ dùng các chốt điểm.

3. Thông số kỹ thuật và Vật liệu

• Vật liệu (Material): Thường là thép chịu mài mòn tốt như SKD11 hoặc S45C (đã nhiệt luyện).

• Độ cứng (Hardness):

  • Thường từ 50-60 HRC để chịu ma sát trượt liên tục của dải tole.

  • Một số trường hợp bề mặt được mạ TiN để tăng tuổi thọ.

• Cơ cấu lò xo: Sử dụng lò xo dây (Coil spring) cho tải trọng nhẹ/trung bình hoặc Lò xo khí (Gas spring) cho tải trọng nặng.

4. Lưu ý khi thiết kế và lắp đặt

Khi thiết kế khuôn có sử dụng chốt dẫn nâng phôi, bạn cần lưu ý các điểm sau:

1. Chiều cao nâng (Lift Height):

   • Phải tính toán sao cho khi nâng lên, mặt dưới của dải phôi phải cao hơn điểm cao nhất của mặt cối (thường là chốt định vị hoặc mép cối cắt).

   • Công thức tham khảo: Chiều cao nâng = Chiều cao chốt định vị nhô lên + (1.5mm ~ 3mm an toàn).

2. Khoảng cách bố trí (Pitch):

   • Không được đặt các chốt quá xa nhau khiến vật liệu bị võng xuống ở giữa (đặc biệt với tole mỏng, mềm như nhôm, đồng).

3. Khe hở rãnh (cho loại Guide Lifter):

   • Kích thước rãnh dẫn hướng phải lớn hơn chiều dày vật liệu một chút (thường cộng thêm 0.05mm - 0.1mm) để phôi trượt dễ dàng mà không bị kẹt.

4. Thoát khí:

   • Lỗ khoan để lắp chốt nâng cần có lỗ thoát khí nhỏ ở đáy (thông ra đế khuôn) để tránh hiện tượng nén khí khi chốt di chuyển lên xuống, gây nóng hoặc kẹt chốt.
