Chốt tự khóa lò xo pit-tông mini (Mini Indexing Plunger)

Thương hiệu: Đang cập nhật

0₫

Mô tả:

Mô tả đang cập nhật

M10-7-7

M12-6-7

M12-7-7

Sản phẩm trong vùng chọn là chốt tự khóa lò xo pit-tông mini (Mini Indexing Plunger), mã phổ biến trên thị trường là GN 822. [1]

Thông tin chi tiết sản phẩm

Tên gọi thông dụng: Chốt tự khóa lò xo pit-tông GN hoặc chốt định vị kéo tay mini. [2, 3]

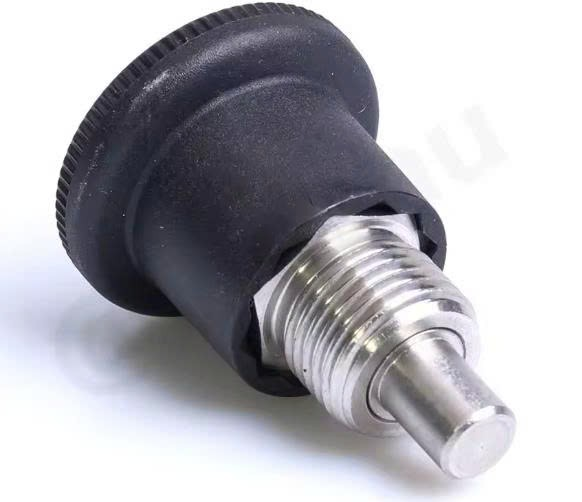

Cấu tạo: Bao gồm một núm vặn bằng nhựa đen (Polyamide PA), thân bu-lông có ren định vị bằng thép mạ kẽm hoặc inox, và lõi chốt pin kim loại bên trong hoạt động dựa trên lò xo đàn hồi. [1]
Kích thước ren thường gặp: M8 hoặc M10. [3]
Cơ chế hoạt động: Người dùng kéo núm nhựa lên để rút chốt pin vào trong, giúp giải phóng vị trí khóa tạm thời. Tùy vào phiên bản (Loại B - tự hồi vị khi thả tay, hoặc Loại C - có rãnh hãm giữ chốt ẩn bằng cách xoay núm một góc 30°), chốt sẽ giữ nguyên vị trí rút hoặc tự động lao ra cố định chi tiết máy. [3, 4, 5]
Ứng dụng: Thường được lắp đặt trên các khung kim loại tấm mỏng, bàn cưa, đồ gá hoặc các thiết bị thể thao (như xe đạp tập gym) nhằm căn chỉnh vị trí linh hoạt và khóa nhanh bộ phận. [1, 6]

Nếu bạn đang cần tìm mua linh kiện thay thế, vui lòng cho tôi biết:

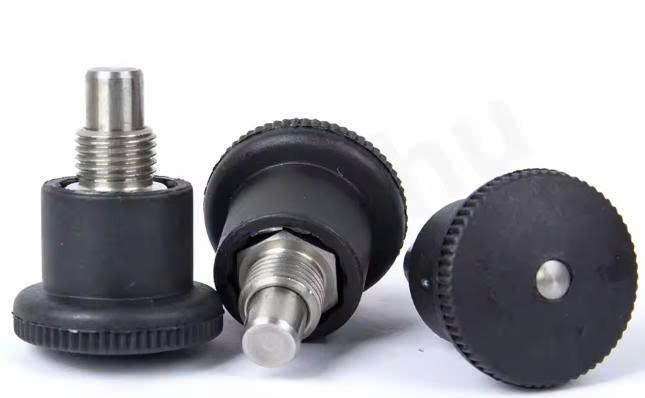

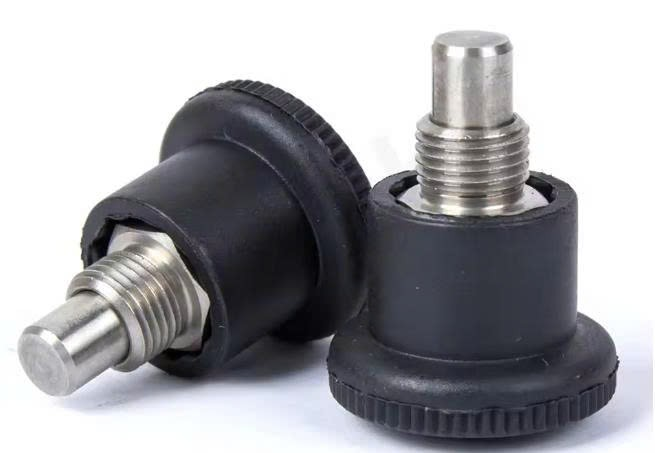

Chốt định vị bằng thép không gỉ chính xác với núm vặn màu đen: Với thân bằng thép không gỉ và núm vặn bằng nhựa màu đen , chốt định vị này đảm bảo độ bền và hoạt động trơn tru trong các ứng dụng gia công kim loại.

Có sẵn các tùy chọn ren mịn và ren thô. Chọn giữa 218-BN và 218-MBN để lắp ráp chính xác trong các hệ thống cơ khí và dụng cụ khác nhau.

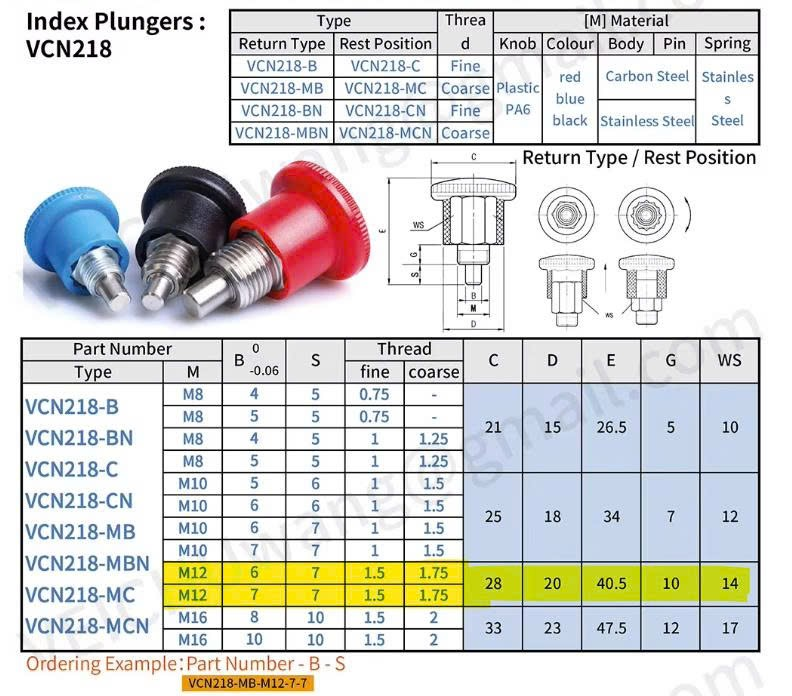

Nhiều kích thước khác nhau cho tính linh hoạt : Cung cấp nhiều kích thước ren: M8, M10, M12, M16 với các chiều dài cụ thể như M10-5-7, M12-7-7, M16-10-10 , đáp ứng nhu cầu đa dạng của ngành công nghiệp.

Thiết kế kiểu hồi vị đảm bảo chức năng đáng tin cậy Được trang bị cơ chế hồi vị , pít tông này đảm bảo khả năng thu hồi nhất quán và định vị chính xác trong các ứng dụng chia độ.

Mỗi gói chỉ bán một sản phẩm – Đơn giản và hiệu quả. Được bán theo lô 1 sản phẩm , lý tưởng cho việc thay thế nhanh chóng hoặc các dự án quy mô nhỏ mà không cần tồn kho dư thừa.

Bao bì nhỏ gọn và nhẹ. Sản phẩm được đóng gói với kích thước 13 x 8 x 5 cm và trọng lượng chỉ 0,050 kg , giúp dễ dàng cất giữ và vận chuyển.

Xuất xứ: Trung Quốc đại lục – Sản xuất chất lượng cao. Được sản xuất tại Trung Quốc đại lục , mẫu VCN218-BN/MBN này mang lại hiệu suất ổn định cho các công việc gia công chính xác và gia công kim loại.

Bạn cần kích thước đường kính ren là bao nhiêu (M8 hay M10)?
