Đầu nối nhanh khí nén bằng đồng

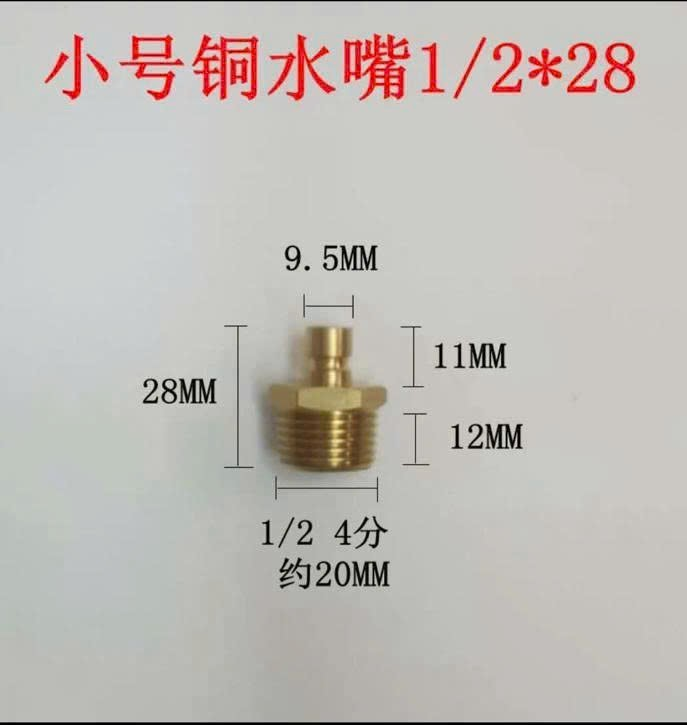

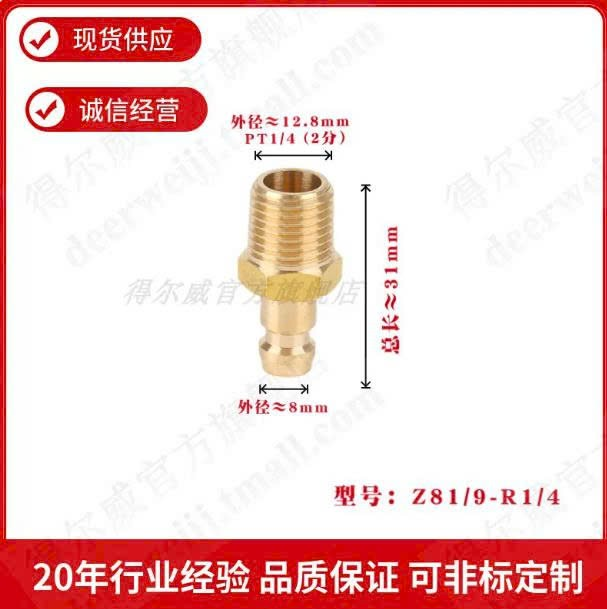

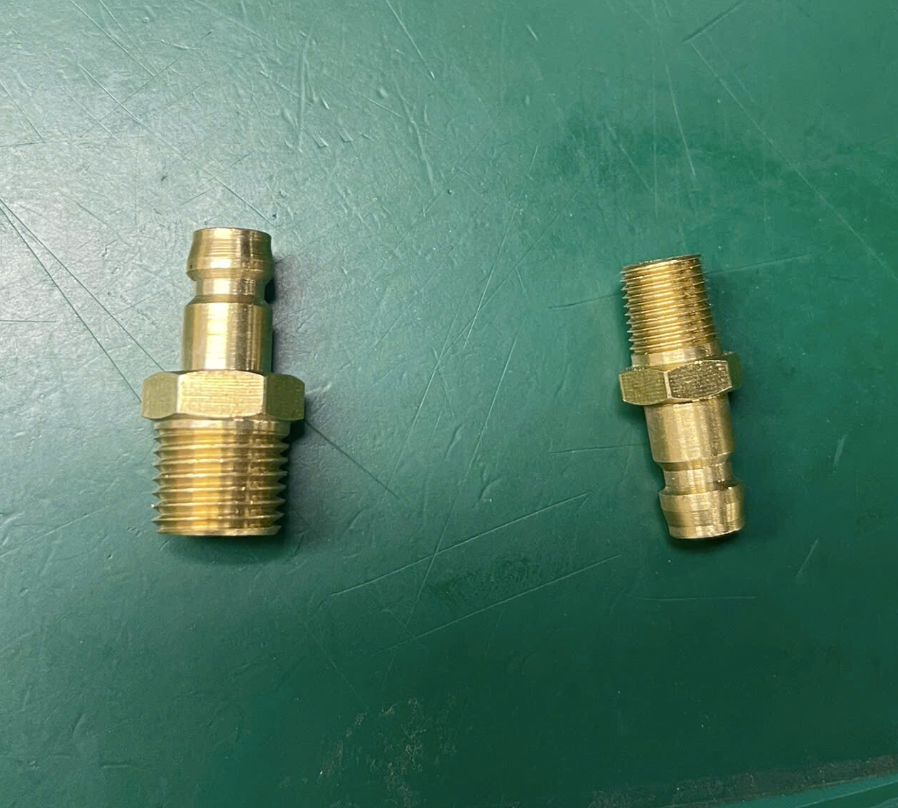

Vùng chọn trong ảnh là đầu đực nối nhanh khí nén bằng đồng (chân cắm nhanh ren ngoài), thường được gọi là cút nối nhanh đuôi chuột hoặc lõi ren ngoài hệ khí nén. [1]

Đặc điểm kỹ thuật

Chất liệu: Được làm hoàn toàn bằng đồng thau cao cấp, có khả năng chống ăn mòn, chịu nhiệt tốt và độ bền cao. [2, 3]
Cấu tạo: Một đầu là ren ngoài để vặn cố định vào thiết bị (như máy nén khí, súng phun hơi, hoặc đường ống dẫn). Đầu còn lại thiết kế dạng khớp cắm nhanh để kết nối trực tiếp với đầu cái của dây hơi. [1, 2]
Ứng dụng: Sử dụng phổ biến trong các hệ thống khí nén công nghiệp, xưởng sửa chữa ô tô, xe máy, hoặc kết nối đường ống nước làm mát khuôn đúc. [4, 5]

Để giúp bạn tìm chính xác loại linh kiện thay thế, vui lòng cho biết:

Bạn cần kích thước vòng ren ngoài bao nhiêu mm (ví dụ: 13mm, 17mm, 21mm)?
Bạn sử dụng thiết bị này cho hệ thống khí nén hay đường ống nước làm mát?

Bảng quy cách đầu đực nối nhanh khí nén bằng đồng (thường gọi là dòng PM theo tiêu chuẩn Nitto thông dụng tại Việt Nam) được phân loại dựa theo kích thước đường kính ren ngoài. [1, 2]

Dưới đây là bảng quy đổi thông số kỹ thuật chuẩn giúp bạn lựa chọn chính xác:

Bảng tra kích thước đầu đực ren ngoài (Ký hiệu: PM)

Mã sản phẩm	Kích thước ren tiêu chuẩn	Đường kính ren thực tế (Đo bằng thước)	Ứng dụng phổ biến
10PM	PT 1/8" (Ren 10)	~ 9.7 mm	Dùng cho thiết bị khí nén nhỏ, hệ thống mini
20PM	PT 1/4" (Ren 13)	~ 13.2 mm	Phổ biến nhất cho súng hơi, máy nén khí, tiệm sửa xe
30PM	PT 3/8" (Ren 17)	~ 16.7 mm	Dùng cho thiết bị áp lực trung bình, lưu lượng khí lớn hơn
40PM	PT 1/2" (Ren 21)	~ 21.0 mm	Dùng cho đường ống chính, máy công nghiệp, máy nén khí lớn

Cách đọc ký hiệu tiêu chuẩn chung

Đầu nối nhanh hệ khí nén thường được chia thành 4 dạng đuôi kết nối chính:

PM (Plug Male): Đầu đực ren ngoài (Giống mẫu trong ảnh của bạn).
PF (Plug Female): Đầu đực ren trong.
PH (Plug Hose): Đầu đực đuôi chuột (Cắm trực tiếp vào lòng ống mềm).
PP (Plug Pipe): Đầu đực siết ống hơi PU (Dạng luồn hạt bắp hoặc siết khấc). [2, 3]

Lưu ý quan trọng khi chọn mua

Đầu cắm nhanh: Các mã 20PM, 30PM, 40PM đều có kích thước đầu đực cắm nhanh bằng nhau (~ 12mm) để cắm vừa chung vào một loại đầu cái (SM/SF/SH) tiêu chuẩn. Chúng chỉ khác nhau ở phần kích cỡ ren vặn. Tuy nhiên, mã nhỏ 10PM sẽ có đầu cắm nhỏ hơn.
Kiểu ren: Ren khí nén đa số sử dụng ren côn tiêu chuẩn PT (hoặc BSPT) giúp tăng độ kín khít khi quấn thêm cao su non (băng tan). [1, 2, 4, 5]

Bạn có thể cho biết đường kính ren ngoài bạn đo được bằng thước là bao nhiêu mm để tôi chỉ chính xác mã sản phẩm (10PM, 20PM hay 30PM) cho bạn không?
