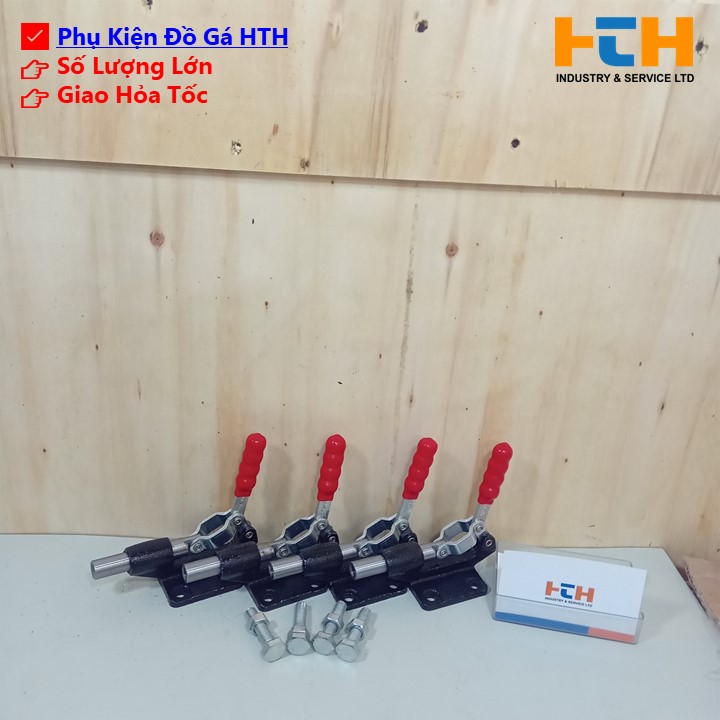

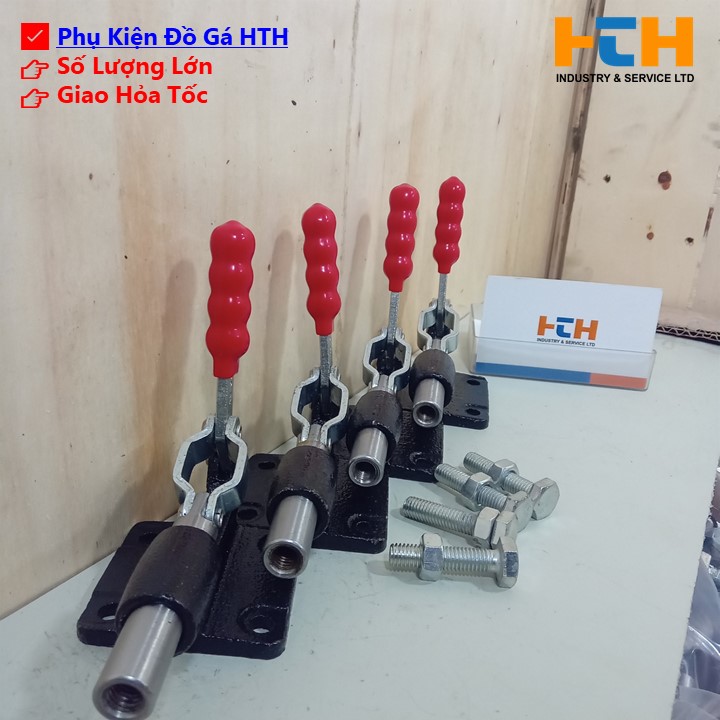

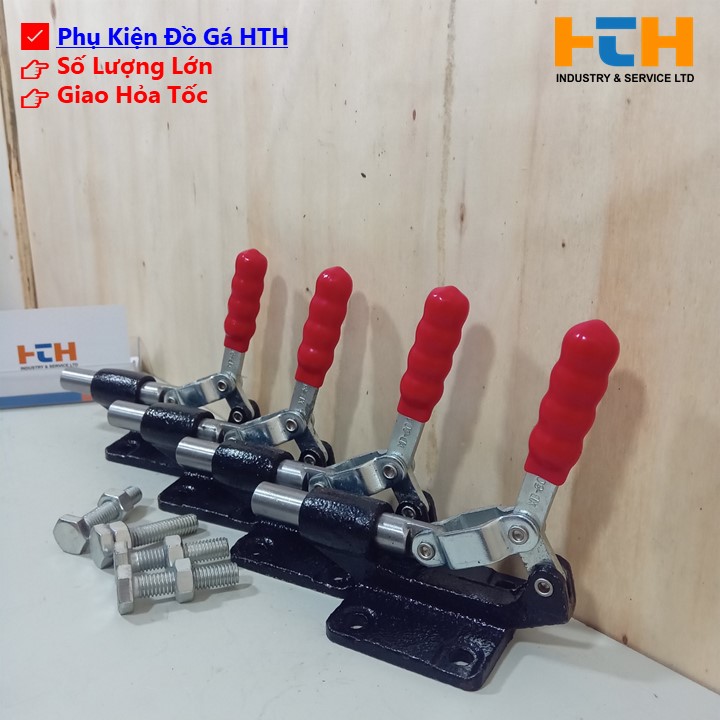

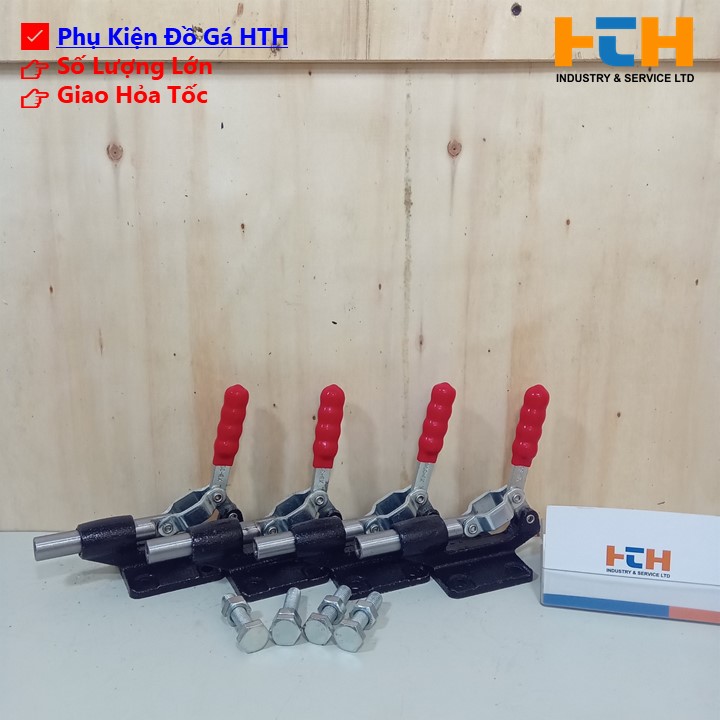

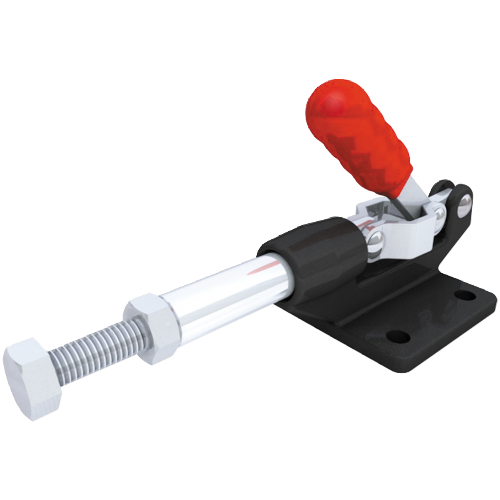

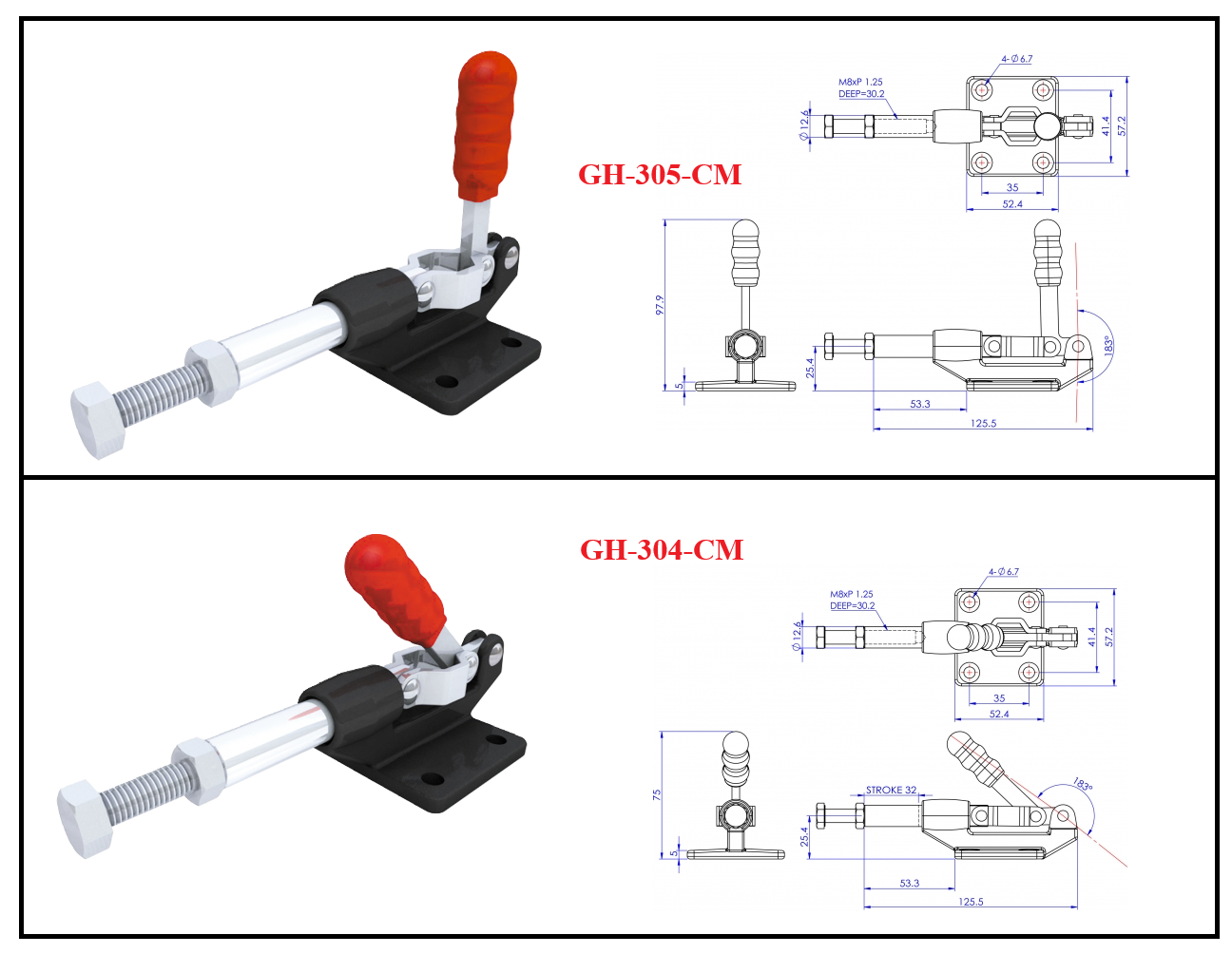

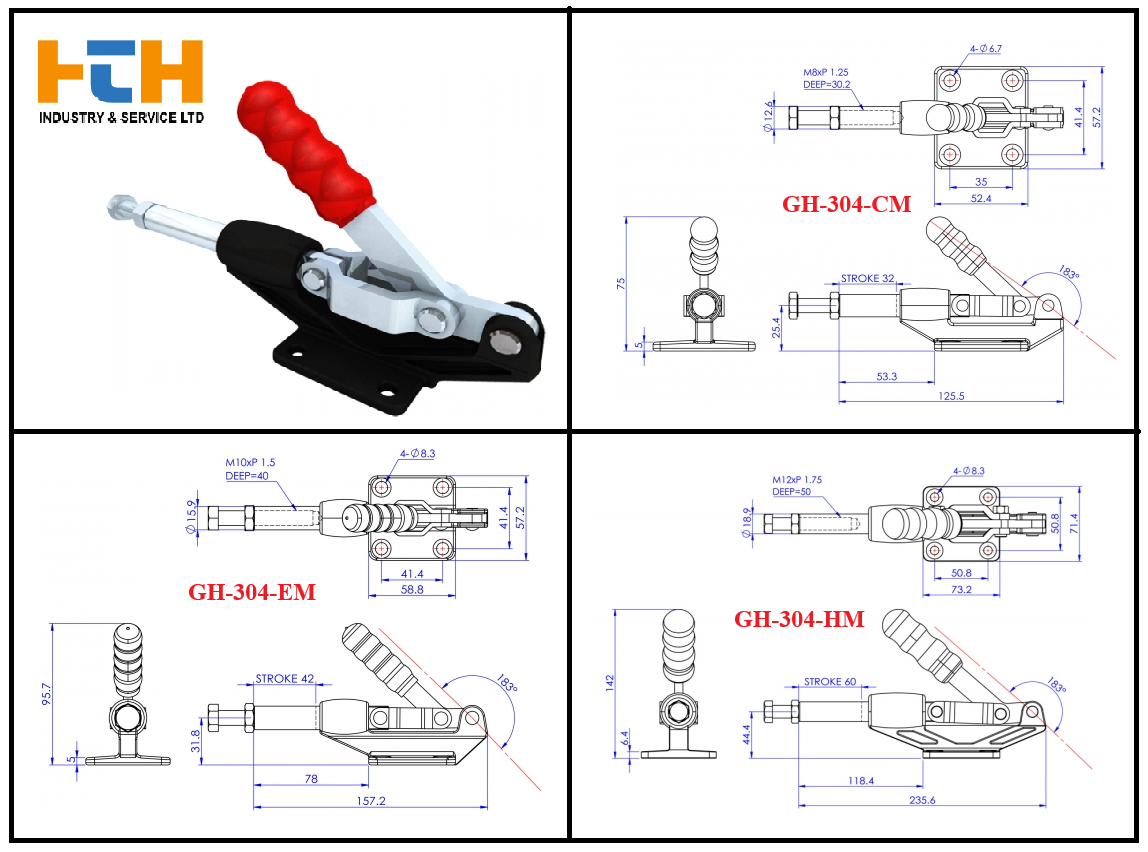

Cam kẹp GH-304-CM (Toggle Clamp GH-304-CM) là dòng kẹp định vị loại Đẩy/Kéo (Push/Pull Type), rất phổ biến trong gia công cơ khí chính xác và chế tạo đồ gá (Jig).
Dưới đây là thông số kỹ thuật chi tiết của GH-304-CM:

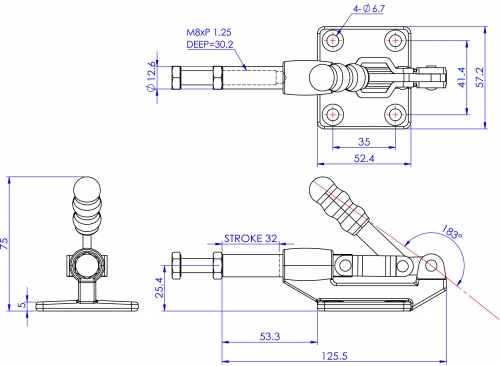

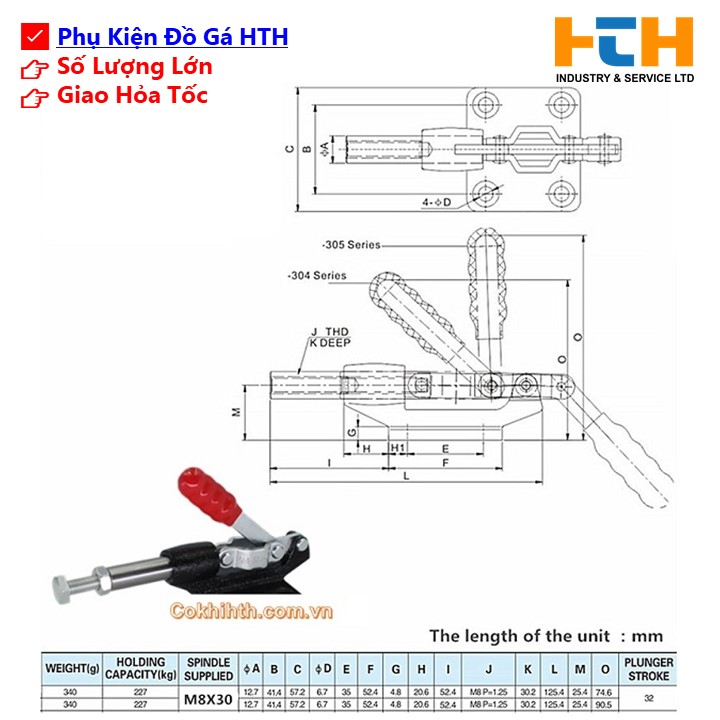

1. Thông số kỹ thuật
-
Loại kẹp: Kẹp đẩy ngang / Kẹp đẩy kéo (Push/Pull Toggle Clamp).
-
Lực kẹp giữ (Holding Capacity): 227 kg (tương đương 500 lbs).
-
Hành trình pít-tông (Plunger Stroke): 32 mm.
-

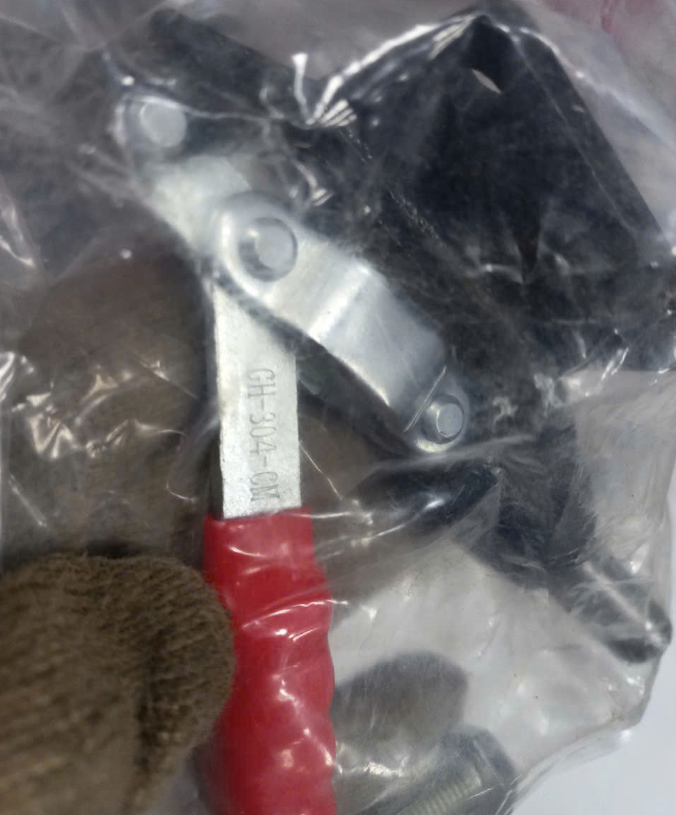

Kích thước ren đầu trục: M8 (Hệ mét - Metric). Lưu ý: Mã GH-304-C thường là ren hệ inch, còn GH-304-CM là ren hệ mét.
-
Góc mở tay cầm: 180 độ.
-
Trọng lượng: Khoảng 340g.
-
Vật liệu: Thép mạ kẽm (hoặc Inox tùy phiên bản SS), tay cầm bọc nhựa đỏ chống trượt.
2. Đặc điểm vận hành
-
Cơ chế: Khi gạt tay cầm, trục pít-tông sẽ di chuyển tịnh tiến theo chiều dọc để đẩy chặt vào phôi (hoặc kéo, tùy cách bố trí đồ gá).
-
Độ thấp: Thiết kế nhỏ gọn, trọng tâm thấp, thích hợp cho các vị trí không gian hạn chế về chiều cao.
-
Ổn định: Pít-tông khóa chắc chắn ở vị trí điểm chết, ngăn không cho phôi di chuyển dưới tác động của lực gia công.
3. Ứng dụng thực tế
Do đặc tính đẩy thẳng, GH-304-CM thường được dùng trong:
-

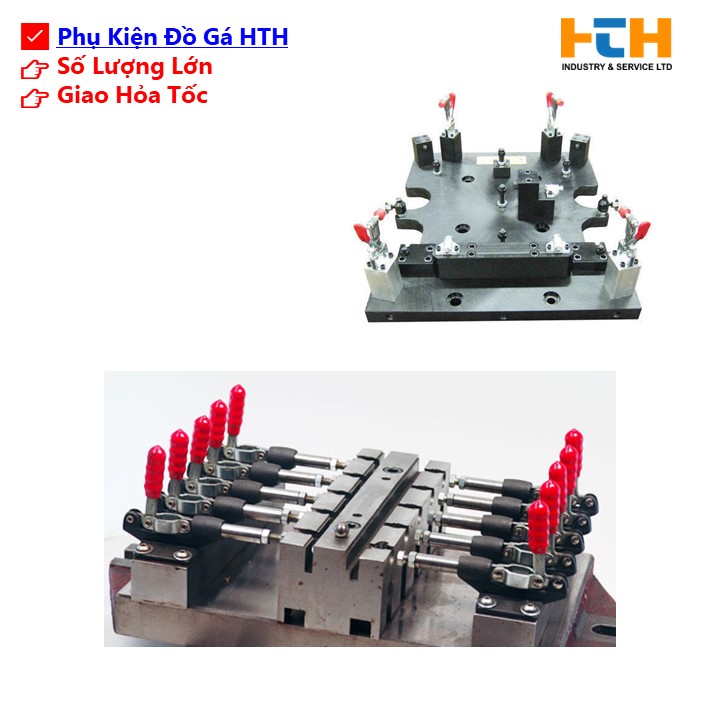

Đồ gá khoan/phay (CNC): Đẩy phôi tì chặt vào cữ định vị (locator).
-
Hàn & Lắp ráp: Giữ các chi tiết ở góc hoặc cạnh mà kẹp nén xuống (vertical clamp) không với tới được.
-
Khuôn đúc: Dùng làm chốt khóa lõi khuôn hoặc nắp đậy.
4. Phụ kiện đi kèm thường gặp
