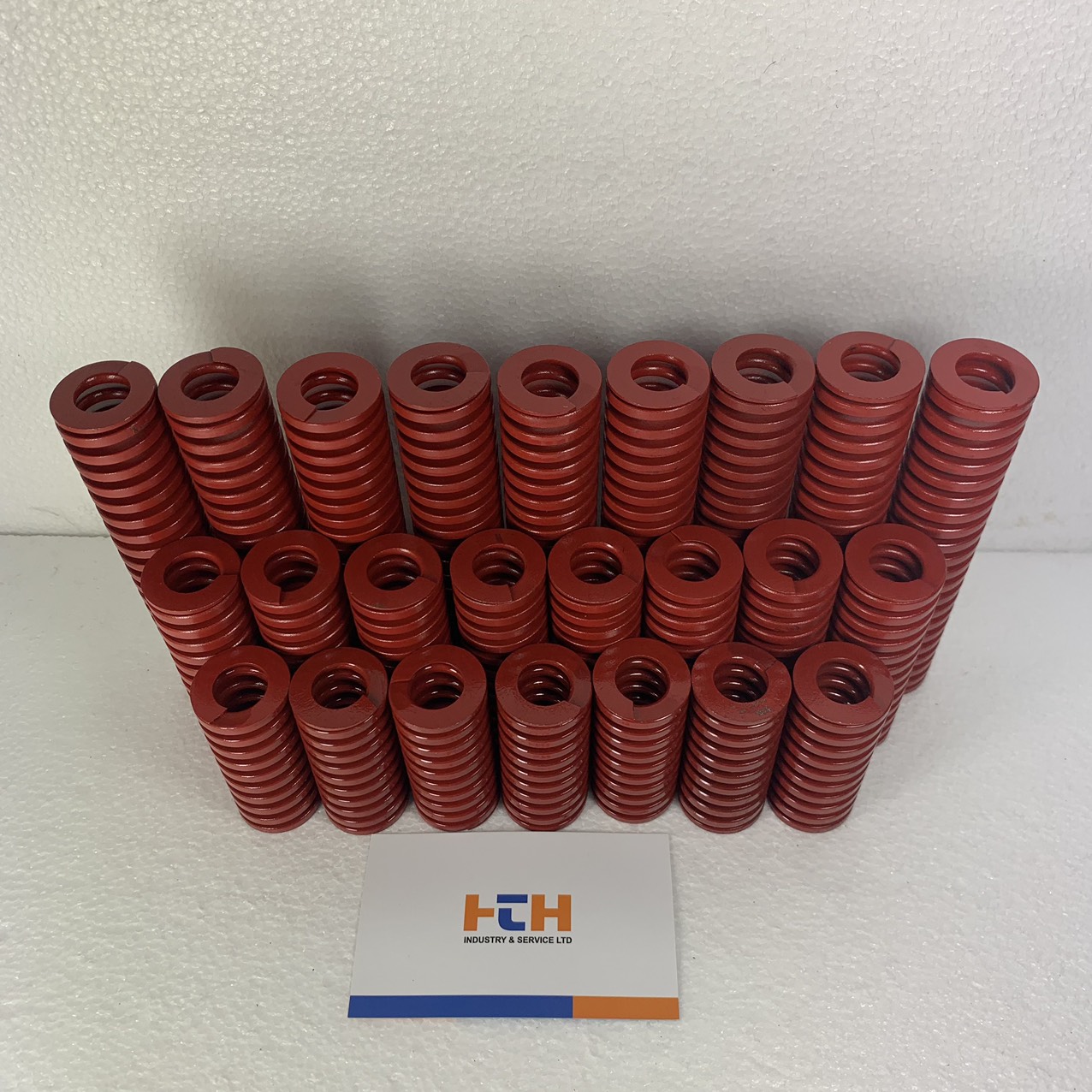

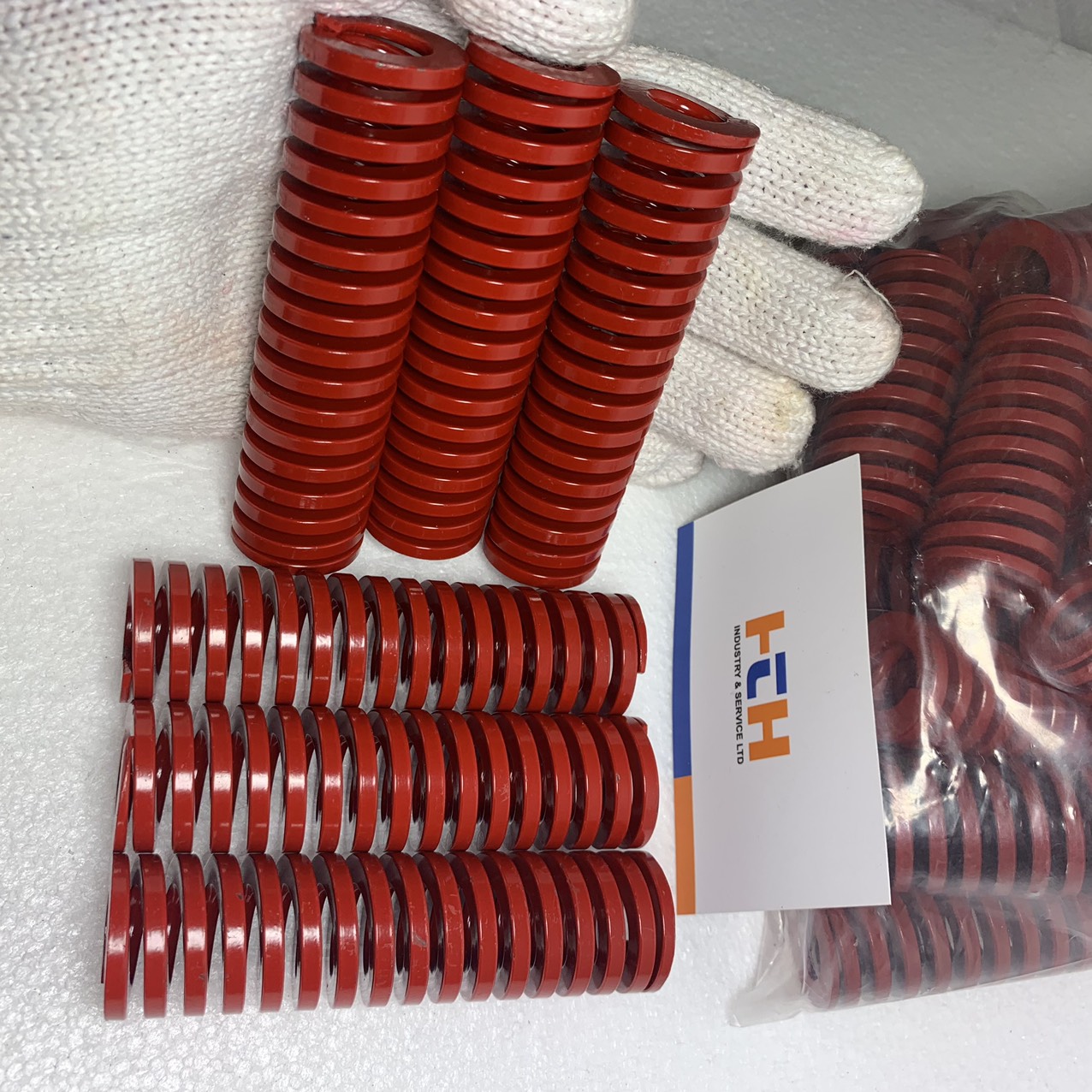

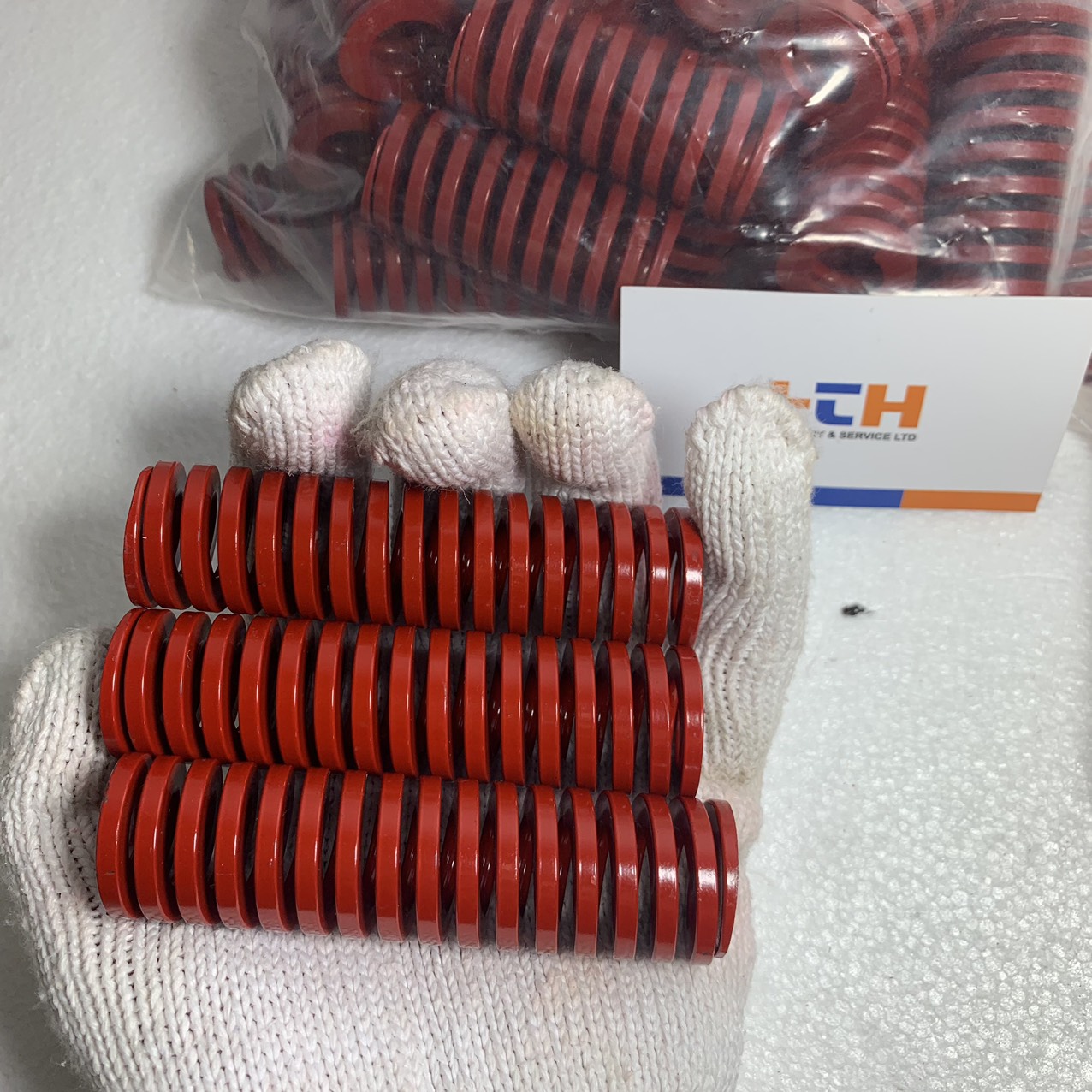

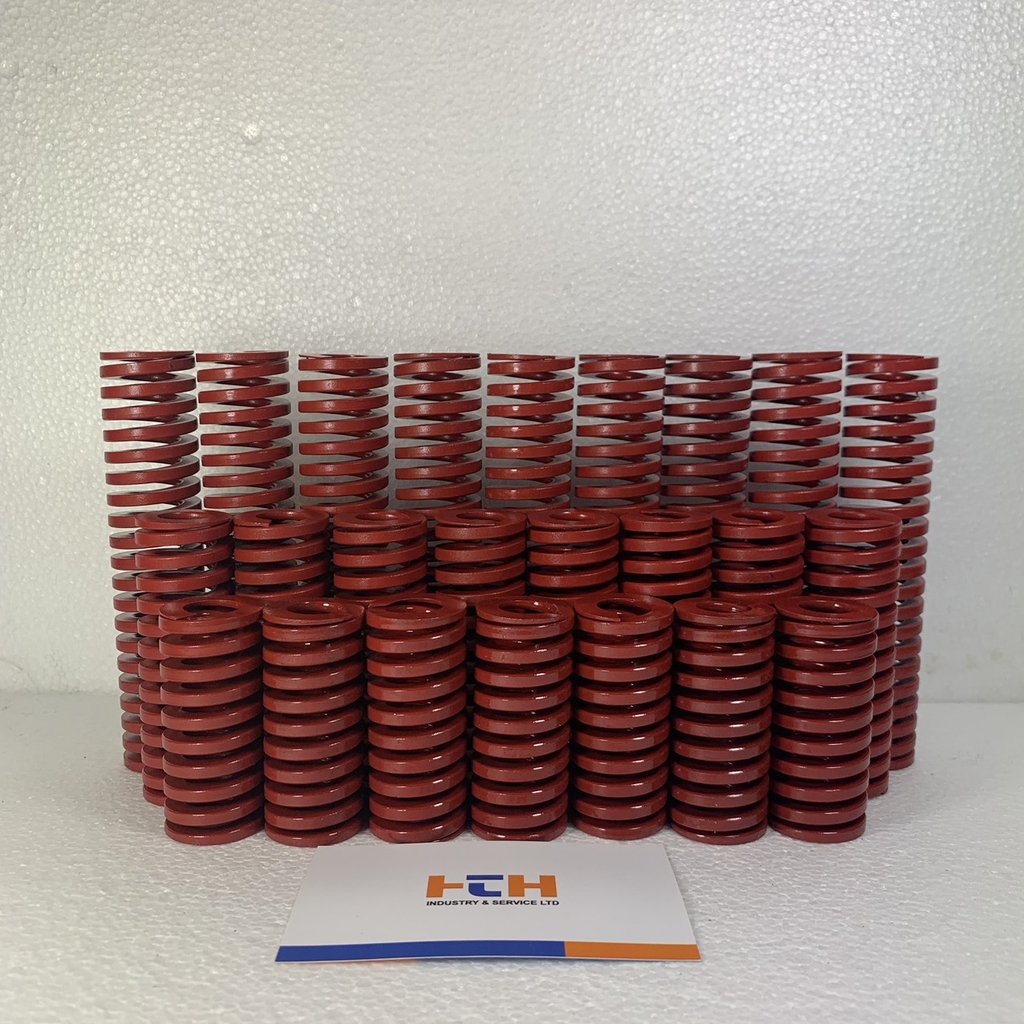

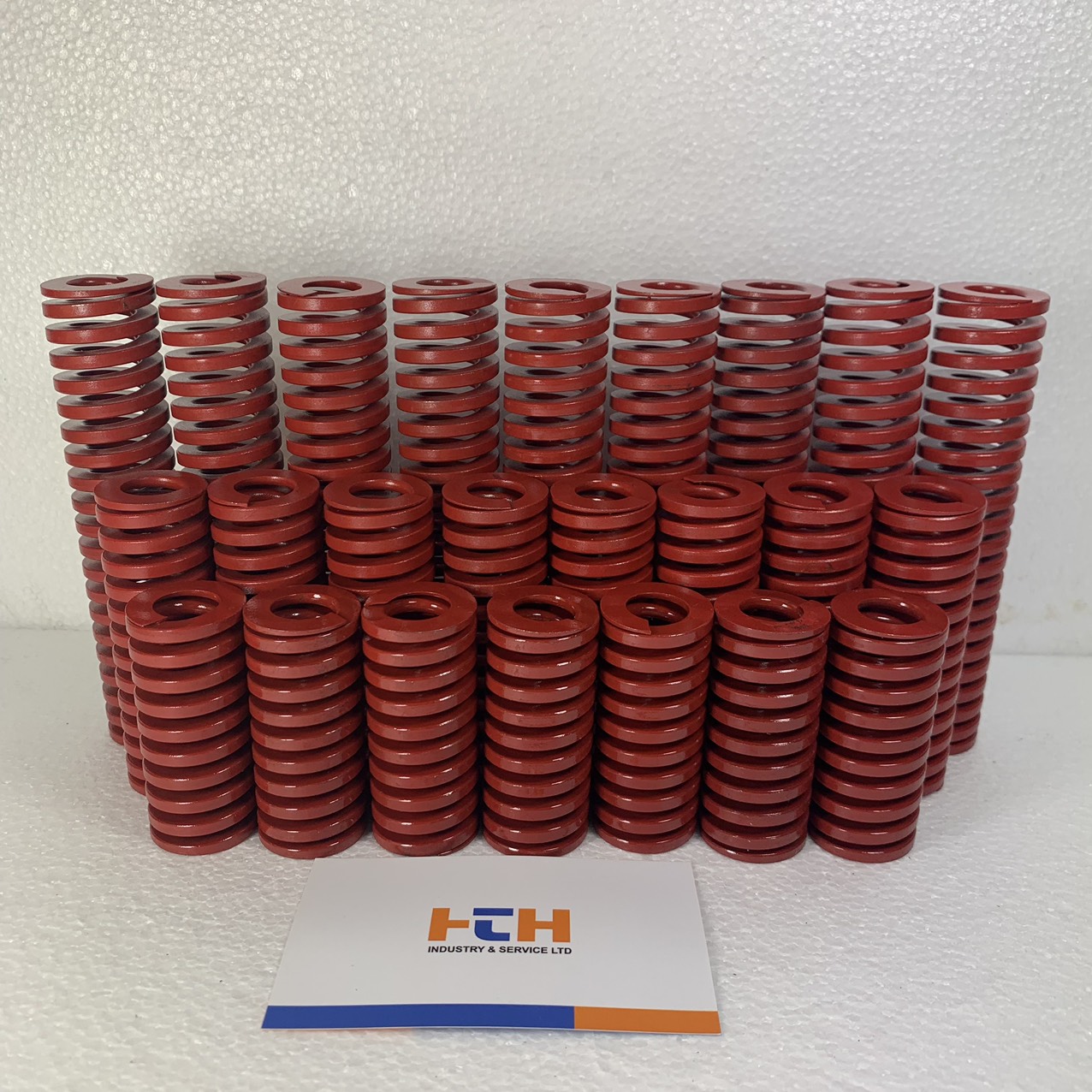

Lò xo đỏ TM50

Lò xo đỏ TM là Linh kiện khuôn mẫu được sử dụng trong công nghiệp, lắp ghép với chốt hồi trong khuôn ép nhựa hoặc sử dụng để đẩy trong khuôn dập, các thiết bị máy móc cơ khí.Dựa trên khả năng tải khác nhau, lò xo được đánh dấu bằng năm màu khác nhau để giúp phân biệt và chọn chúng dễ dàng hơn.

Các Loại Lò Xo Dùng Trong Khuôn Mẫu:

1. Đường kính ngoài của lò xo:

​​Φ6, Φ8, Φ10, Φ12, Φ14, Φ16, Φ18, Φ20, Φ22, Φ25, Φ30, Φ35, Φ40 và Φ50,.v.

2. Danh mục Lò xo

Về thiết kế của lỗ chứa linh kiện lò xo khuôn mẫu

1. Đường kính của một lỗ lò xo phải lớn hơn 1 – 2mm so với đường kính lò xo và che sâu 20 – 30mm ở tấm B.

2. Thông thường, một khuôn cần được trang bị lò xo chốt hồi, trong đó đường kính lỗ nên được tính như: khoảng cách phóng * 2 + 10mm, trong khi chiều dài lò xo là chiều sâu lỗ lò xo + 10mm.

3. Khi sản xuất tự động là cần thiết cho khuôn, lò xo TR thường cần thiết để được gắn dưới chốt hồi.

Yêu cầu cho lắp ráp lò xo khuôn mẫu:

1. Tải trước lò xo được đặt trong khoảng từ 5 – 10mm trong trạng thái trước khi thực hiện hành động.

2. Tải trước lò xo được đặt thành hơn 10mm khi trả lại là cần thiết đầu tiên.

3. Khi khuôn được thiết kế với cơ cấu nâng lên góc không có nụ hôn, nó sẽ không cần thiết để gắn lò xo dưới chốt hồi, để ngăn sản phẩm bị kéo lên bởi bộ nâng.

4. Độ lệch tối đa của lò xo không được vượt quá 40%. Lò xo khuôn xuất khẩu sang Mỹ không thể được đặt trên chốt hồi.

5. Lượng tải trước thường là 10% thời lượng miễn phí.

6. Thông thường, khi áp dụng đầu phun khuôn quay trở lại, thay vì tỷ lệ tải trước, số tiền nạp trước được áp dụng (thường từ 10 đến 15mm).

7. Lựa chọn chiều rộng và lò xo khuôn

Lưu ý khi sử dụng lò xo khuôn:

Lò xo hình chữ nhật màu xanh được gắn trong chốt hồi. Do kích thước lỗ khoan bên trong nhỏ của nó, nó không thích hợp để đặt chúng trên các chân trở lại. Một cạnh thẳng là cần thiết để được cài đặt bên trong lò xo (cột ống) để bảo vệ lò xo khỏi biến dạng.

Khi cơ sở khuôn dài và hẹp (chiều dài xấp xỉ bằng 2 * chiều rộng), cần thêm hai lò xo vào bên trong khuôn ép nhựa.

Nó được yêu cầu rằng lò xo được gắn tốt hơn trong một bố trí đối xứng, và cố gắng sử dụng lò xo với đường kính lager.

Làm thế nào để xác định độ dài miễn phí của lò xo chốt hồi: Độ dài tự do L = (E + P) / S

Trong công thức, E = khoảng cách di chuyển tấm đẩy, E> min. khoảng cách phóng sản phẩm + (15-20) mm

P = Tải trước thường từ 10 đến 15mm, thường được xác định theo khả năng chống trả lại: điện trở càng ít thì tải trước càng nhỏ.

S = Độ lệch, thường là 30% – 40% chiều dài lò xo.

Cuối cùng, độ dài tự do L phải được xác định dựa trên các yếu tố trên.

Lưu ý: Trong biểu đồ cài đặt, một lò xo chốt hồi đang ở trạng thái được tải trước, trong đó độ dài L1 = độ dài tự do – lượng tải trước.

Thiết kế của lò xo khuôn ép nhựa giữ thanh trượt: Các đường kính thường được sử dụng là: 10mm, 13mm, 16mm, 20mm. Khiếm khuyết có thể nằm trong khoảng từ 1/4 đến 1/3. Thông thường, hai lò xo được sử dụng.

Cách tính độ dài của lò xo trượt: Độ dài tự do L = (s + lượng tải trước) / độ lệch

Trong công thức, S = trượt lõi kéo khoảng cách

Số tiền tải trước được xác định thông qua tính toán, tải trước thanh trượt = hệ số đàn hồi áp suất / lò xo; áp lực trên một thanh trượt lõi thẳng đứng bằng với trọng lượng chết của nó; đối với các thanh trượt lõi ngang, lượng preload có thể là 10% chiều dài; độ dài tự do L phải được xác định dựa trên các yếu tố trên.

Chú thích:

1. Trong sơ đồ cài đặt thanh trượt, lò xo đang ở trạng thái tải sẵn B (chiều dài hiển thị trong biểu đồ) = độ dài tự do L – lượng tiền nạp trước – khoảng cách kéo lõi

2. Lò xo trượt nên được ổn định. Kết quả là, lỗ lắp đặt của lò xo không thể quá lớn. Khi cốt lõi kéo khoảng cách của một thanh trượt là lớn, một pin dẫn hướng sẽ được yêu cầu phải được cài đặt. Khi cốt lõi kéo khoảng cách của một thanh trượt là lớn, nhưng nó không phải là thuận tiện để cài đặt một pin hướng dẫn, một mùa xuân bên ngoài có thể được sử dụng cho mục đích giữ lại.

Lò xo trong khuôn mẫu của CTY TNHH Công nghiệp và Dịch vụ HTH chúng tôi luôn đảm bảo đầy đủ các tính năng, vật liệu, độ đàn hồi kỹ thuật theo đúng tiêu chuẩn thiết kế của misumi, tất cả các sản phẩm trước khi được giao đến tay khách hàng đều được bộ phận kỹ thuật chúng tôi kiểm tra rất kỹ càng từng thông số kỹ thuật, bộ phận, vật liệu... theo một quy trình chuẩn để mang đến cho khách hàng sự tin tưởng hài lòng tuyệt đối.

🚩 Để biết thêm chi tiết và liên hệ tư vấn về các linh kiện khuôn mẫu, linh kiện, phụ tùng cơ khí hãy liên hệ ngay với CTY TNHH Công nghiệp và Dịch vụ HTH, đội ngũ nhân viên sẽ hỗ trợ bạn.
-------------------------------------------------------------------------------------
