Phe gài trục

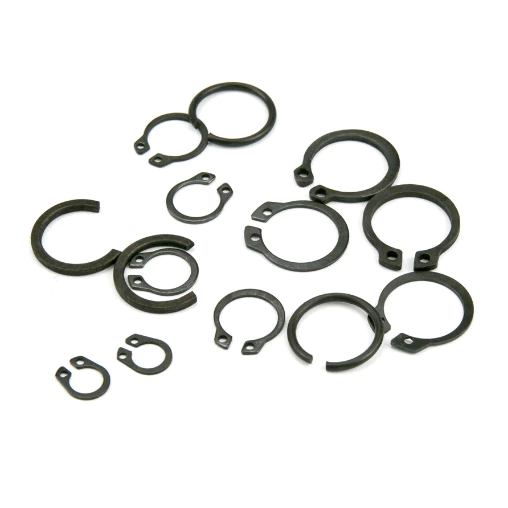

Phe gài trục (tiếng Anh là External Retaining Ring hoặc External Circlip) là một loại chi tiết cơ khí dạng vòng hở, có tính đàn hồi cao, được thiết kế để gài sát vào rãnh đã được gia công trên các bề mặt trục. Chức năng chính của phe gài là tạo ra một gờ chắn vững chắc giúp giữ cố định các chi tiết máy (như vòng bi, bánh răng, puli, hoặc các chốt dẫn hướng) không bị trượt hoặc văng ra dọc theo trục trong quá trình vận hành.

Thông Số Kỹ Thuật Cơ Bản

Tiêu chuẩn chế tạo: Phổ biến nhất tại thị trường Việt Nam là hệ mét theo tiêu chuẩn DIN 471 (Đức) hoặc JIS B 2804 (Nhật Bản).
Vật liệu thông dụng:
- Thép lò xo (Spring Steel): Các mác thép như 65Mn, SK5. Loại này có giá thành tốt, đảm bảo độ đàn hồi và chịu lực siết cao.
- Thép không gỉ (Inox): SUS304, SUS316. Thường được ưu tiên dùng trong môi trường hóa chất, độ ẩm cao để chống ăn mòn.
Xử lý bề mặt: Nhuộm đen (Black Oxide) để chống rỉ sét nhẹ, mạ kẽm (Zinc plated), hoặc để nguyên bản đối với vật liệu inox.
Thiết kế: Hai đầu phe gài thường có lỗ nhỏ để sử dụng kìm bóp phe chuyên dụng (kìm mở ngoài) khi tháo lắp, giúp vòng hở giãn rộng và trượt qua đầu trục để vào rãnh.

Ứng Dụng Trong Gia Công Và Chế Tạo

Cố định cụm cơ cấu: Chặn sự di chuyển dọc trục của các linh kiện cơ khí, tối ưu hóa không gian thiết kế và thay thế hiệu quả cho các phương pháp cồng kềnh như dùng đai ốc, mặt bích hay chốt chẻ.
Lắp ráp khuôn mẫu và đồ gá: Được ứng dụng thường xuyên để khóa chốt định vị, chốt đẩy khuôn (ejector pins) hoặc chốt bản lề trên các cơ cấu kẹp nhanh (toggle clamps), đảm bảo sự ổn định và duy trì độ chính xác của cụm thiết bị khi hoạt động liên tục.
Bảo trì, bảo dưỡng: Tháo lắp nhanh chóng, giảm thiểu thời gian thay thế vật tư và bảo dưỡng dây chuyền máy móc.

Hiện tại bạn đang cần tìm thông số kích thước phe gài cụ thể nào (đường kính trục, độ dày, vật liệu), hoặc đang cần lên danh sách vật tư với số lượng bao nhiêu để tôi hỗ trợ thêm về tiêu chuẩn kỹ thuật?
