Pin dưỡng kiểm lỗ, chốt kiểm lỗ độ chính xác cao 0,001 Thép hợp kim độ cứng 58 - 62 HRC

Pin Dưỡng Kiểm Lỗ: Dụng Cụ Đo Lường Chính Xác Trong Ngành Cơ Khí

Pin dưỡng kiểm lỗ, hay còn gọi là pin gauge, là một dụng cụ đo lường có độ chính xác cao, được sử dụng rộng rãi trong ngành cơ khí chế tạo, gia công chính xác, sản xuất khuôn mẫu và công nghiệp ô tô. Trái với tên gọi có thể gây nhầm lẫn, đây không phải là một loại pin cung cấp năng lượng hay một sản phẩm dưỡng da.

Về bản chất, pin dưỡng kiểm lỗ là những thanh hình trụ tròn, được chế tạo từ các vật liệu có độ cứng và độ bền cao như thép hợp kim (độ cứng thường đạt 58-62 HRC) hoặc gốm ceramic để chống mài mòn và đảm bảo tuổi thọ sử dụng lâu dài. Mỗi pin gauge được sản xuất với một đường kính danh nghĩa cực kỳ chính xác, thường với dung sai rất nhỏ, ở mức một vài phần nghìn của milimét (μm).

Công Dụng và Ứng Dụng Chính

Chức năng cơ bản và quan trọng nhất của pin dưỡng kiểm lỗ là kiểm tra kích thước và độ chính xác của các lỗ nhỏ. Chúng hoạt động như một dưỡng đo "đạt" hoặc "không đạt" (Go/No-Go). Cụ thể:

• Kiểm tra đường kính lỗ: Bằng cách thử đưa các pin có kích thước khác nhau vào một lỗ, kỹ sư hoặc thợ máy có thể xác định được đường kính thực tế của lỗ đó nằm trong khoảng cho phép hay không.

• Kiểm tra độ tròn và độ trụ: Sự vừa vặn của pin gauge trong lỗ cũng có thể cho biết về độ tròn và độ thẳng của lỗ.

• Đo khoảng cách giữa các lỗ: Pin dưỡng kiểm lỗ cũng được sử dụng để đo chính xác khoảng cách tâm giữa hai hoặc nhiều lỗ.

Do yêu cầu về độ chính xác cao trong các chi tiết máy, pin dưỡng kiểm lỗ là công cụ không thể thiếu trong các xưởng gia công CNC, các công ty sản xuất linh kiện điện tử, phụ tùng ô tô, xe máy và các ngành công nghiệp đòi hỏi sự lắp ráp chính xác.

Phân Loại và Thông Số Kỹ Thuật

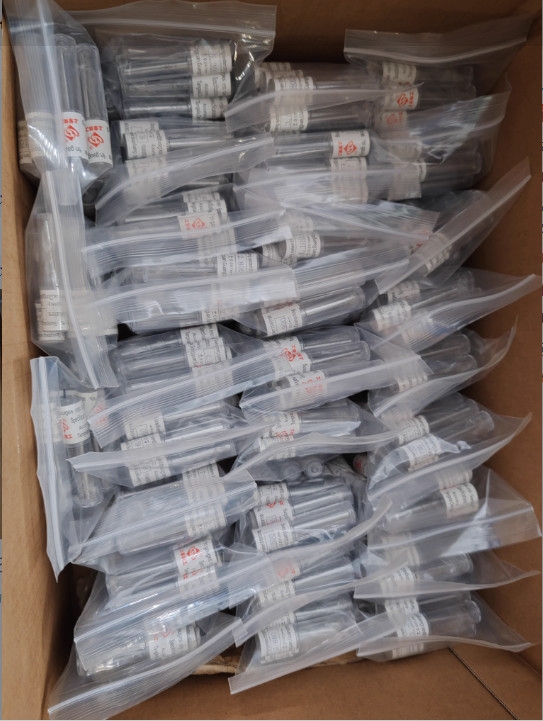

Pin dưỡng kiểm lỗ thường được cung cấp dưới dạng các bộ (set) gồm nhiều pin với các kích thước khác nhau, tăng dần theo một bước nhất định (thường là 0.01 mm). Ví dụ, một bộ pin gauge có thể bao gồm các pin từ 1.00 mm, 1.01 mm, 1.02 mm,... cho đến 2.00 mm.

Các nhà sản xuất uy tín trên thị trường, chẳng hạn như Eisen (Nhật Bản), thường cung cấp nhiều dòng sản phẩm khác nhau (ví dụ: dòng EP, ES, EC) với các cấp chính xác (class 0, class 1) và vật liệu chế tạo đa dạng để đáp ứng các yêu cầu kỹ thuật khác nhau của khách hàng. Các thông số kỹ thuật quan trọng của một pin dưỡng kiểm lỗ bao gồm:

• Đường kính danh nghĩa

• Dung sai cho phép (Tolerance)

• Độ tròn (Roundness)

• Độ trụ (Cylindricity)

• Vật liệu và độ cứng

Tóm lại, pin dưỡng kiểm lỗ là một dụng cụ đo lường chuyên dụng, đóng vai trò thiết yếu trong việc đảm bảo chất lượng và độ chính xác của các sản phẩm cơ khí.
