Rèm Chắn Khuôn máy ép nhựa, máy đột dập

Rèm chắn khuôn (hay còn gọi là bạt chắn máy ép, màn che khuôn) là vật tư phụ trợ quan trọng trong quá trình vận hành máy đột dập và máy ép nhựa. Thiết bị này giúp tối ưu hóa dây chuyền sản xuất, bảo vệ các linh kiện kỹ thuật và đảm bảo an toàn lao động.

1. Công dụng chính

• Ngăn rơi vãi và bảo vệ sản phẩm: Hướng các chi tiết, sản phẩm hoặc phế liệu rơi chính xác vào băng tải hoặc thùng chứa. Điều này giúp ngăn sản phẩm văng ra sàn gây xước xát, hỏng hóc, hao hụt và tiết kiệm thời gian thu gom.

• Đảm bảo an toàn lao động: Tạo vách ngăn bảo vệ người vận hành khỏi phoi kim loại, dầu mỡ văng (đối với máy đột dập) hoặc tia nhựa nóng bắn ra trong trường hợp khuôn gặp sự cố xì nhựa (đối với máy ép nhựa).

• Chống bụi và bảo vệ linh kiện khuôn: Ngăn chặn bụi bẩn từ môi trường bám vào lòng khuôn, các chốt ty đẩy, hoặc hệ thống dẫn hướng, từ đó giúp duy trì độ chính xác và kéo dài tuổi thọ của khuôn.

• Hỗ trợ ổn định nhiệt: Trong ép phun nhựa, rèm che một phần không gian khuôn giúp hạn chế sự đối lưu không khí quá mức, duy trì nhiệt độ ổn định cho khu vực lòng khuôn.

2. Phân loại rèm chắn phổ biến

• Rèm nhựa PVC trong suốt (dạng cuộn/màng): Vật liệu mềm dẻo, có khả năng chịu nhiệt cơ bản. Đặc tính trong suốt giúp kỹ thuật viên dễ dàng giám sát chu kỳ đóng mở khuôn và theo dõi tình trạng bên trong máy mà không cần tháo rèm.

• Rèm xếp ly (Bạt xếp công nghiệp/Bellows covers): Thường được may từ vải chống cháy, bạt bọc sợi thủy tinh hoặc vật liệu tráng silicone. Loại này cực kỳ phù hợp cho máy đột dập hoặc các khu vực có hành trình cơ khí lặp lại liên tục. Khả năng đàn hồi co giãn theo nhịp máy cực tốt và chống rách thủng rách cao.

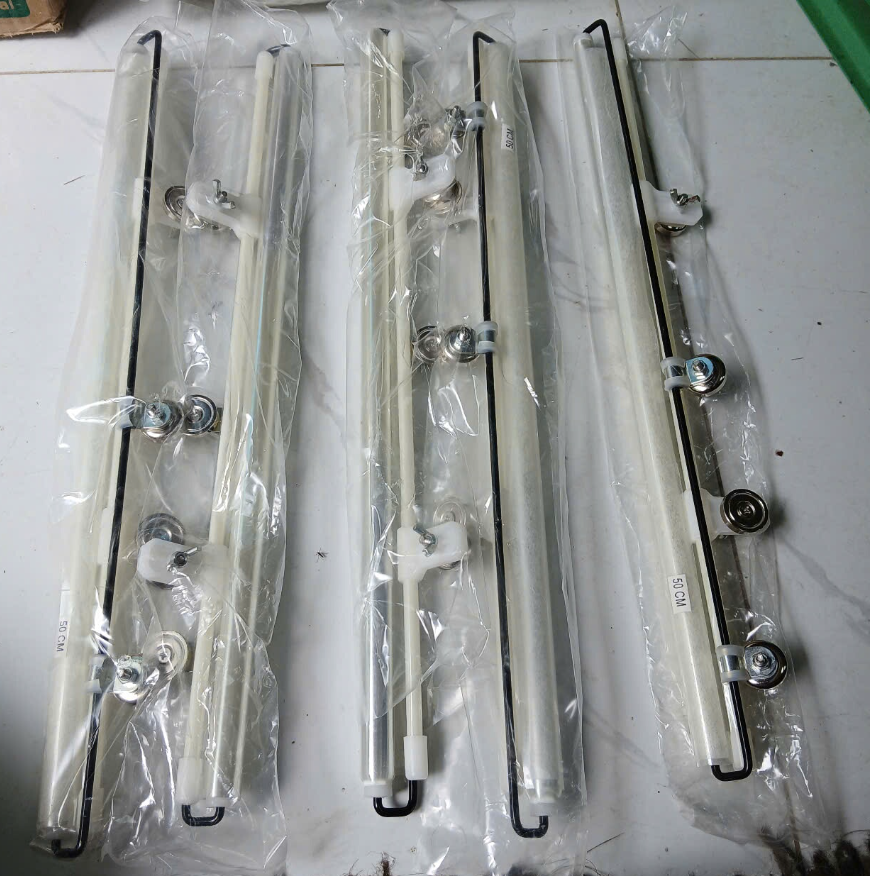

• Rèm từ tính (Gắn nam châm): Được may tích hợp các dải nam châm vĩnh cửu ở viền bạt. Thiết kế này cho phép gắn chặt trực tiếp lên thân máy hoặc tấm thép kẹp khuôn mà không cần khoan bắt vít. Việc tháo lắp rất nhanh chóng, thuận tiện mỗi khi cần bảo dưỡng khuôn hoặc thay thế linh kiện định vị.

3. Lưu ý khi lên thông số kỹ thuật và chọn mua

• Khả năng chịu nhiệt: Tùy thuộc vào nhiệt độ cụ thể quanh khu vực khuôn ép (đặc biệt là nhựa kỹ thuật) để chọn chất liệu rèm chịu được dải nhiệt phù hợp (ví dụ: từ 60°C đến 150°C hoặc cao hơn).

• Hành trình đóng mở khuôn (Daylight): Cần đo đạc chính xác khoảng cách khi khuôn mở tối đa để chọn độ dài bạt và biên độ co giãn của rèm xếp, đảm bảo rèm không bị kéo căng quá mức dẫn đến bục rách trong quá trình vận hành liên tục.

• Độ bền cơ học: Đối với khuôn đột dập, mạt sắt và phôi có cạnh sắc nhọn có thể làm hỏng rèm mỏng. Cần ưu tiên các loại bạt dày, có lớp lưới gia cường hoặc bạt tráng cao su công nghiệp chống mài mòn.

Do rèm chắn khuôn (bạt chắn khuôn) phụ thuộc nhiều vào tải trọng của máy ép nhựa/máy đột dập (số Tấn) và kích thước thớt khuôn, nên trên thị trường hiện nay có cả kích thước tiêu chuẩn đúc sẵn và hàng gia công theo yêu cầu.

1. Thông số kỹ thuật vật liệu & cấu tạo

2. Bảng kích thước tiêu chuẩn (Hàng có sẵn)

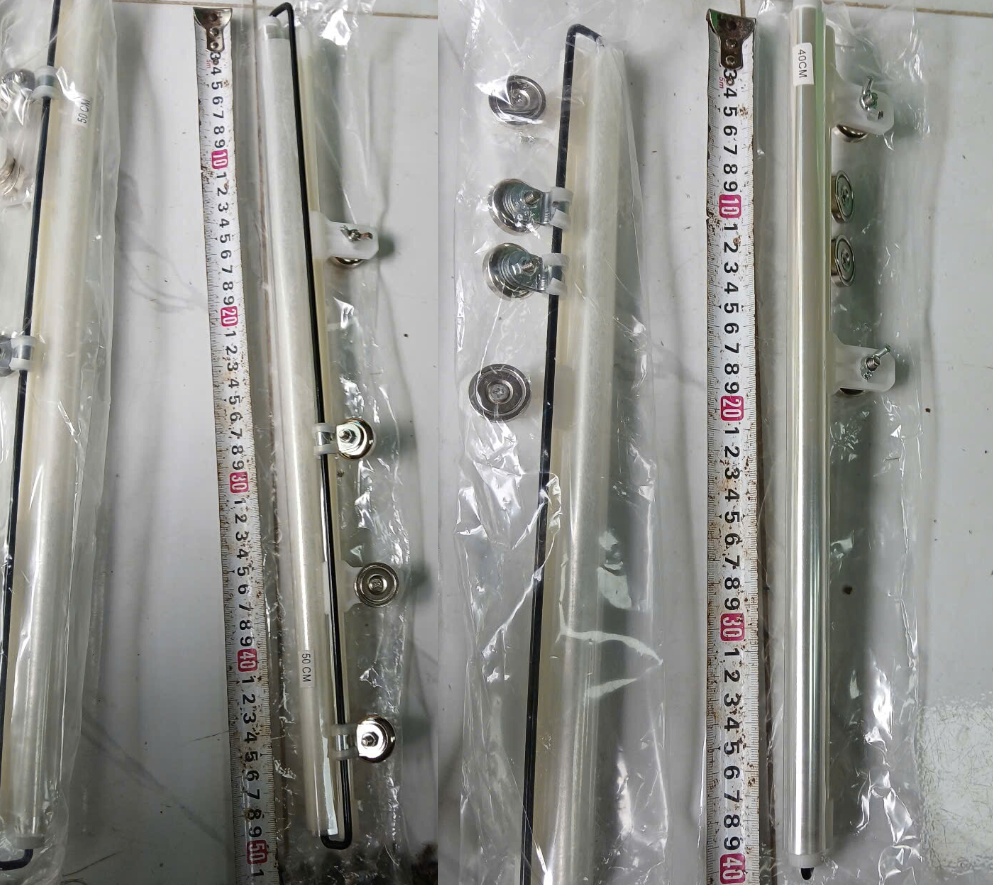

Kích thước của rèm thường được định danh theo Chiều Rộng (W) x Chiều Dài (L). Đối với dạng rèm nam châm gắn hai bên hông khuôn, quy cách thường đi theo cặp (2 tấm/bộ).

3. Hướng dẫn đo đạc khi đặt hàng gia công thực tế

Nếu các kích thước tiêu chuẩn không đáp ứng được an toàn cho quy trình làm việc, bộ phận kỹ thuật cần đo đạc các thông số sau để đặt may rèm:

• Đo chiều rộng (W): Đo khoảng cách lọt lòng giữa 2 thanh tie-bar (trục dẫn hướng của máy ép) hoặc dựa trên chiều dày của tấm khuôn.

• Đo chiều dài (L): Đây là yếu tố quan trọng nhất. Phải đo khoảng cách mở khuôn tối đa (Max Daylight/Molding stroke) cộng thêm khoảng 10% - 15% độ chùng để đảm bảo rèm không bị kéo căng đứt mép hoặc tuột nam châm khi máy hoạt động hết hành trình.

• Vị trí gắn mép: Xác định rõ mép rèm sẽ gắn vào thớt khuôn di động, thớt khuôn cố định hay gắn trực tiếp lên vỏ máy để thiết kế vị trí nẹp nam châm/lỗ bắt vít cho chuẩn xác.
