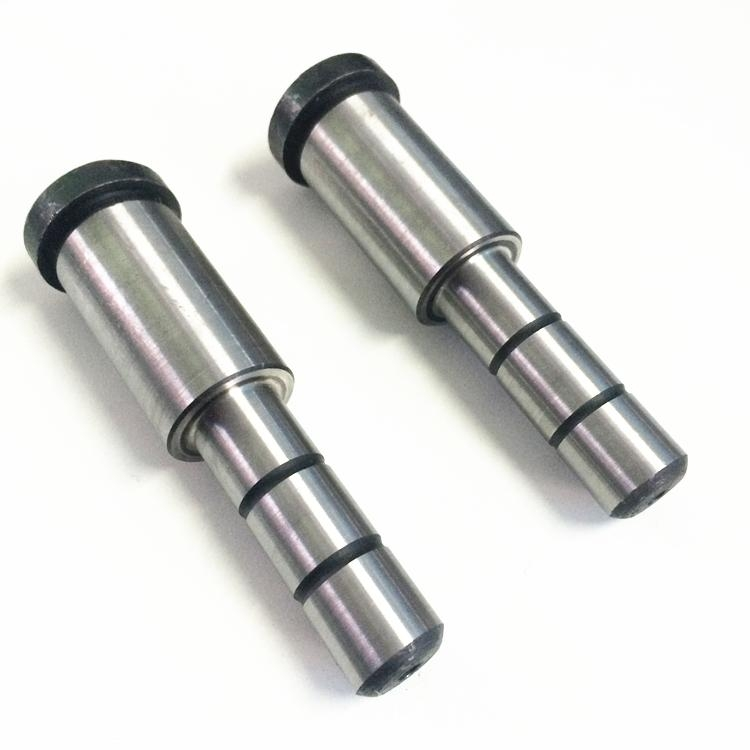

Trục dẫn hướng bậc

Trục Dẫn Hướng Bậc – Cấu Tạo, Nguyên Lý Hoạt Động và Ứng Dụng

Trong các hệ thống máy móc chính xác, đặc biệt là máy tiện, máy phay hay các thiết bị tự động hóa, trục dẫn hướng đóng vai trò quan trọng trong việc định hướng chuyển động tuyến tính. Trong đó, trục dẫn hướng bậc là một dạng kết cấu đặc biệt, mang lại độ chính xác và độ ổn định cao. Vậy trục dẫn hướng bậc là gì? Có cấu tạo và nguyên lý hoạt động ra sao? Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn.

1. Khái Niệm Trục Dẫn Hướng Bậc

Trục dẫn hướng bậc là một loại trục dùng để định hướng chuyển động tịnh tiến của các bộ phận trong máy móc. Điểm đặc trưng của loại trục này là có kết cấu phân bậc – tức là trục được gia công với các đường kính khác nhau theo từng đoạn, thường tạo ra các “bậc” rõ ràng.

Trục dạng này thường kết hợp với bạc lót, ổ trượt hoặc ổ bi để đảm bảo độ chính xác và ma sát thấp khi vận hành.

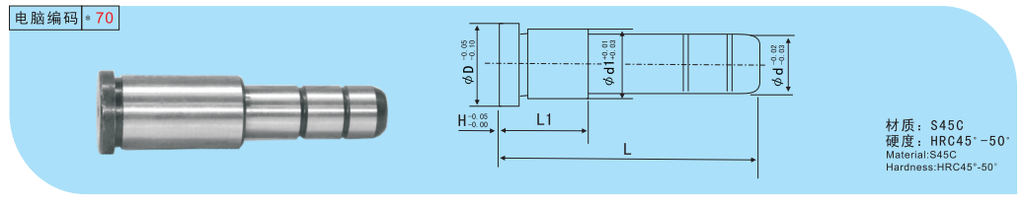

2. Cấu Tạo Của Trục Dẫn Hướng Bậc

Một trục dẫn hướng bậc tiêu chuẩn thường có các phần chính sau:

Đầu trục: Có thể được gia công ren, rãnh then hoặc khoan lỗ để bắt chặt vào kết cấu khung máy.
Các bậc đường kính: Mỗi bậc có thể được thiết kế để dẫn hướng một chi tiết chuyển động riêng biệt hoặc hỗ trợ phân bố tải đều hơn trên trục.
Rãnh bôi trơn (nếu có): Giúp phân phối dầu mỡ, giảm ma sát.
Bề mặt làm việc: Được mài nhẵn hoặc xử lý nhiệt để tăng độ bền và chống mài mòn.

3. Nguyên Lý Hoạt Động

Trục dẫn hướng bậc hoạt động theo nguyên lý trượt hoặc lăn giữa bề mặt trục và các chi tiết đi kèm (bạc, ổ trượt, bi). Các bậc khác nhau trên trục không chỉ giúp cố định chính xác các chi tiết tại vị trí mong muốn mà còn giúp phân bố lực tác động đều hơn.

Nhờ cấu trúc bậc, các chi tiết trượt không dễ bị lệch hoặc xoay, đặc biệt trong các ứng dụng có tải trọng cao hoặc rung động mạnh.

4. Ưu Điểm Của Trục Dẫn Hướng Bậc

Tăng độ cứng vững cho toàn bộ kết cấu máy.
Dễ dàng lắp ráp và bảo trì, nhờ sự phân chia rõ ràng theo từng bậc.
Giảm độ rơ, tăng độ chính xác dẫn hướng.
Chịu tải trọng tốt hơn, nhờ việc chia đều lực tác động theo từng bậc.
Ứng dụng linh hoạt, từ máy CNC, hệ thống trượt tuyến tính đến các máy móc tự động.

5. Ứng Dụng Thực Tiễn

Trục dẫn hướng bậc được ứng dụng phổ biến trong:

Máy tiện, máy phay: Dẫn hướng bàn trượt hoặc cụm dao.
Máy ép nhựa, máy ép khuôn: Dẫn hướng khuôn trên/dưới.
Thiết bị cơ điện tử: Các hệ thống cơ cấu chuyển động tuyến tính.
Dây chuyền sản xuất tự động: Hệ thống ray trượt, cơ cấu dịch chuyển.

6. Kết Luận

Trục dẫn hướng bậc là một thành phần cơ khí có vai trò cực kỳ quan trọng trong việc đảm bảo chuyển động tuyến tính ổn định và chính xác. Với kết cấu phân bậc hợp lý, loại trục này mang lại độ tin cậy cao trong các hệ thống máy móc hiện đại. Việc lựa chọn và thiết kế đúng loại trục dẫn hướng phù hợp sẽ giúp tăng hiệu quả hoạt động và tuổi thọ cho toàn bộ hệ thống.

Hướng dẫn lắp đặt:
-Vệ sinh kỹ lỗ lắp trục trên thân khuôn sấy khô lỗ rồi tra keo kết dính,lắp trục đồng tâm với lỗ và kiểm tra độ thẳng đứng của trục.

Trục dẫn hướng trong khuôn mẫu của CTY TNHH Công nghiệp và Dịch vụ HTH chúng tôi luôn đảm bảo độ cứng cao,dung sai kỹ thuật theo đúng tiêu chuẩn thiết kế của misumi, tất cả các sản phẩm trước khi được giao đến tay khách hàng đều được bộ phận kỹ thuật chúng tôi kiểm tra rất kỹ càng từng thông số kỹ thuật, bộ phận, vật liệu... theo một quy trình chuẩn để mang đến cho khách hàng sự tin tưởng hài lòng tuyệt đối.

🚩 HTH mang đến cho khách hàng dịch vụ chăm sóc khách hàng tốt nhất với bộ phận kỹ thuật sẵn sàng hỗ trợ các giải pháp chuyên sâu cho khách hàng trong ngành cơ khí chế tạo. Bạn đọc có thể tìm mua linh kiện của các loại máy móc tại HTH qua Thông tin liên hệ:
------------------------------------------------------------------------------
CTY TNHH Công nghiệp và Dịch vụ HTH
Địa chỉ: A19, ô 12 Khu A Geleximco, An Khánh, Hoài Đức, Hà Nội, Việt Nam
Email: info@cokhihth.com.vn
Hotline: 0911988488
