Vít gắn dao chip máy tiện

Vít gắn dao chip máy tiện (hay còn gọi là ốc bắt chip, vít khóa mảnh dao tiện) là linh kiện dùng để cố định chặt mảnh hợp kim (insert/chip tiện) vào cán dao trên máy tiện cơ hoặc máy tiện CNC. Do phải làm việc trong môi trường cắt gọt áp lực cao, các loại vít này thường được chế tạo bằng thép hợp kim chịu lực có độ cứng cao, chống biến dạng và chống tuôn ren. [1, 2, 3, 4]

Các loại vít gắn chip phổ biến

Dựa vào cơ cấu kẹp và thiết kế của cán dao, vít gắn chip được chia thành các dòng chính:

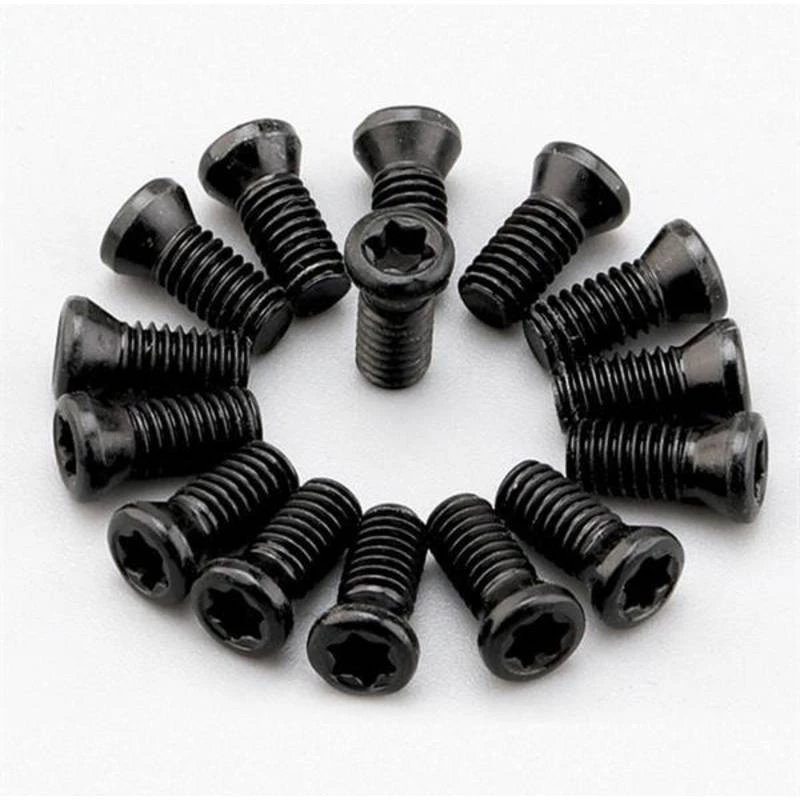

• Vít Torx (Vít đầu bông mai): Đây là loại phổ biến nhất cho các dòng cán dao tiện trong, tiện ngoài cỡ nhỏ và vừa (hệ cán chữ S như SCLCR, SDJCR...). Vít đi xuyên qua lỗ của chip tiện để siết chặt trực tiếp xuống thân cán. [1, 2, 3]
• Ốc định vị CTM (Ốc giữ chip 2 mặt): Thường dùng cho cơ cấu kẹp có mỏ kẹp (hệ cán chữ P hoặc M như MWLNR, MDJNR...). Loại ốc này có hai đầu ren ngược hướng hoặc biên dạng đặc biệt để khóa và đẩy hệ thống kẹp giữ chặt chip dao tiện. [1, 2, 3, 4, 5]

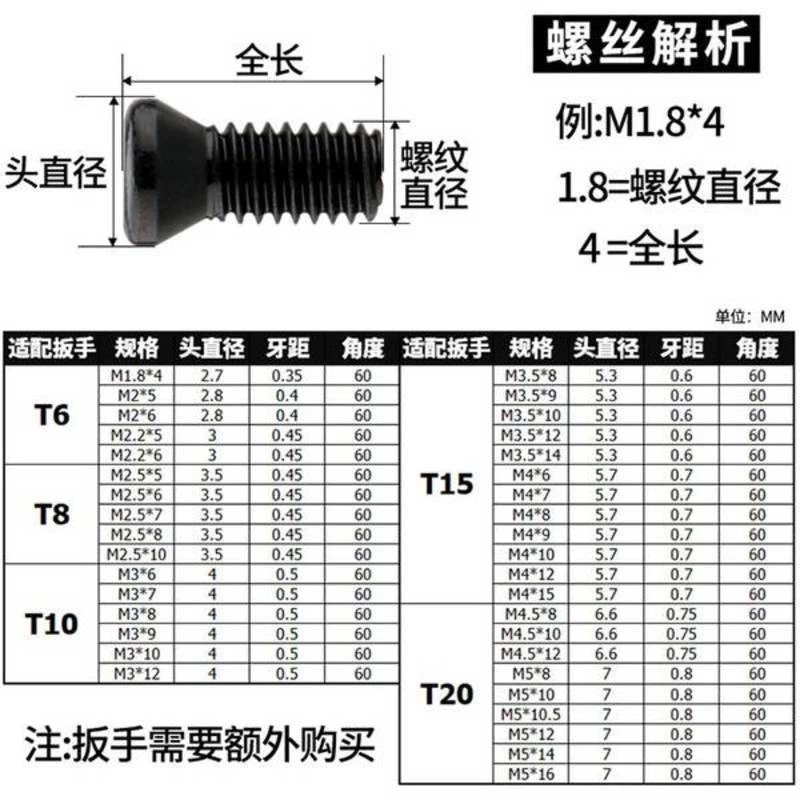

Thông số kích cỡ thông dụng

Kích thước vít phụ thuộc hoàn toàn vào mã mảnh dao và cán dao bạn đang sử dụng: [1, 2]

• Đường kính ren (M): Phổ biến nhất là M2, M2.5, M3, M3.5, M4, M5. [1, 2]
• Chiều dài ren (L): Dao động từ 5mm đến 16mm tùy thuộc vào độ dày của chip và thiết kế lỗ cán dao.
  • Ví dụ: Vít M2.5x6, M3x8, M3.5x10, M4x10, M5x12. [1, 2, 3]

Sản phẩm gợi ý

Nếu bạn đang cần tìm mua linh kiện thay thế, có thể tham khảo các dòng sản phẩm có sẵn trên thị trường:

Kinh nghiệm lựa chọn vít

Khi mua vít thay thế, bạn nên kiểm tra chính xác mã cán dao tiện đang dùng (ví dụ: MGEHR1212, SER2020, S16Q-SCLCR09...) hoặc dùng thước cặp đo đường kính ren và chiều dài của con vít cũ để tránh chọn nhầm size làm cháy ren cán dao. [1, 2]
