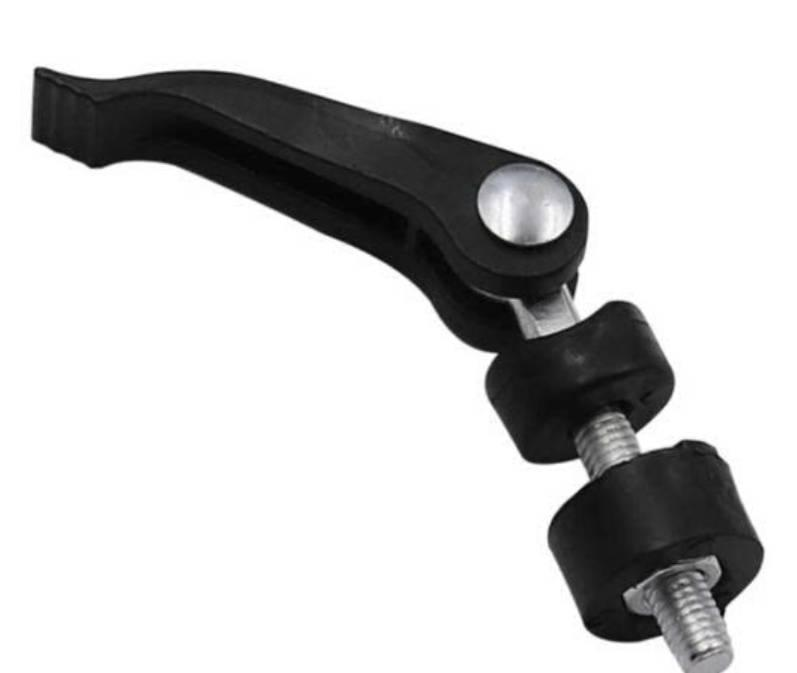

- Đây là vít siết nhanh/bu-lông kẹp nhanh (quick-pressing adjustment screw / quick-release locking screw), thường dùng làm phụ kiện thay thế cho máy cắt gạch đẩy tay, máy cắt cỏ hoặc các thiết bị cơ khí cần điều chỉnh và khóa kẹp thủ công nhanh chóng. [1, 2, 3]
- Sản phẩm kết hợp tay đòn khóa cam (cam lever/quick-release handle) bằng nhựa và kim loại, kết hợp ren ốc và đệm chặn giúp siết chặt hoặc tháo mở linh hoạt bằng tay mà không cần dùng cờ lê. [1, 3, 4]
Dưới đây là bảng thông số kích thước tiêu chuẩn và thông tin phân loại mã SKU thông dụng của dòng vít siết nhanh khóa cam (Quick-pressing locking screw) ứng dụng cho máy cắt gạch bàn đẩy, máy cắt cỏ và đồ gá cơ khí. [1, 2, 3]
📐 Bảng thông số kích thước tiêu chuẩn
Kích thước phổ biến nhất của linh kiện này trên thị trường là dòng ren M6 và M8 với quy cách chiều dài thân như sau: [4]
| Thông số cấu tạo |
Quy cách M6 (Thông dụng nhất) |
Quy cách M8 (Chịu lực cao) |
| Đường kính ren ngoài (d) |
6 mm |
8 mm |
| Chiều dài thân ren (L) |
43 mm – 45 mm |
45 mm – 50 mm |
| Chiều dài tay đòn khóa |
~ 56 mm |
~ 56 mm – 60 mm |
| Tổng chiều dài sản phẩm |
~ 100 mm |
~ 105 mm |
| Đường kính đệm chặn cao su |
17 mm – 18 mm |
18 mm – 20 mm |
| Bước ren (Pitch) |
1.0 mm (Hệ Mét) |
1.25 mm (Hệ Mét) |
📦 Phân loại mã SKU tham chiếu
Mã SKU của linh kiện này thường được đặt tùy biến theo quy ước của từng nhà máy sản xuất dựa trên Đường kính ren × Chiều dài ren, màu sắc của tay đòn hoặc tên phụ tùng máy gốc:
- Nhóm SKU theo kích thước linh kiện rời:
- QRL-M6-45-BK: Quick Release Lever (Tay khóa nhanh), Ren M6, chiều dài thân 45mm, màu Đen (Black).
- QRL-M6-43-RD: Tay khóa nhanh, Ren M6, chiều dài thân 43mm, màu Đỏ (Red).
- QRL-M8-50-BK: Tay khóa nhanh, Ren M8, chiều dài thân 50mm, màu Đen. [1, 4, 5, 6]
- Nhóm SKU phụ tùng chính hãng / Máy cắt cỏ (Lawn Mower Handle Bolt):
- P-MOWHBT-214 (Mã linh kiện tiêu chuẩn cho tay cầm cơ khí lắp ráp)
- 810-064 (Mã phụ tùng thay thế phổ thông hệ M8) [4, 7]
Lưu ý: Nếu bạn đang tìm mua để thay thế cho một dòng máy cắt gạch hoặc máy cắt cỏ cụ thể, hãy ưu tiên đo đường kính trục ren (d) để chọn đúng cỡ M6 hoặc M8 nhằm tránh bị lỏng hoặc không vừa ren chân đế.
Nếu bạn đang cần mua phụ kiện này để thay thế, hãy cho tôi biết:
- Bạn định lắp cho bàn cắt gạch đẩy tay hay máy cắt cỏ?
- Đường kính của lỗ ren trên máy hiện tại là bao nhiêu mm?
Tôi có thể hỗ trợ bạn tìm đúng đường link sản phẩm phù hợp trên các sàn thương mại điện tử.
