Xi lanh khí nén – Cấu tạo, nguyên lý và ứng dụng

1. Xi lanh khí nén là gì?

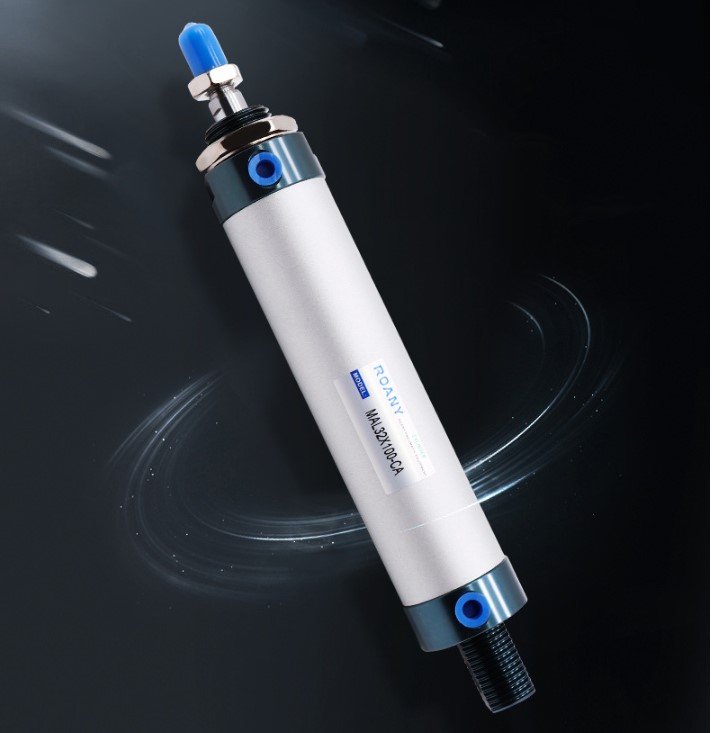

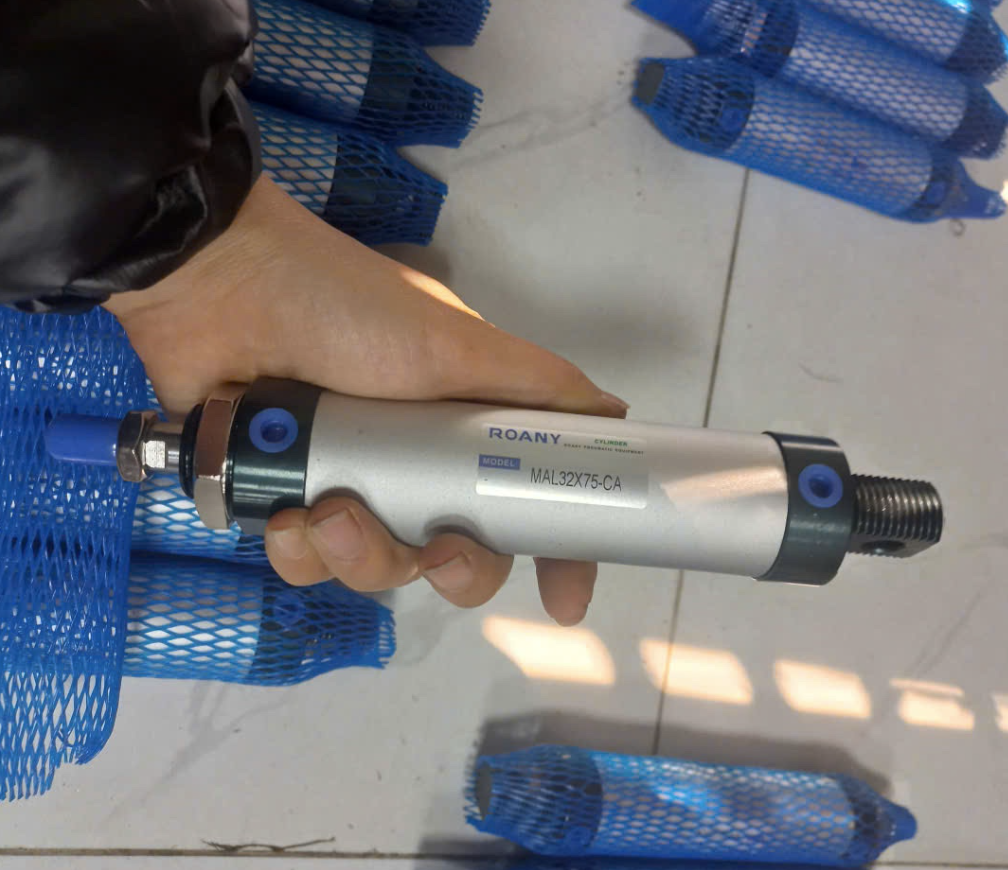

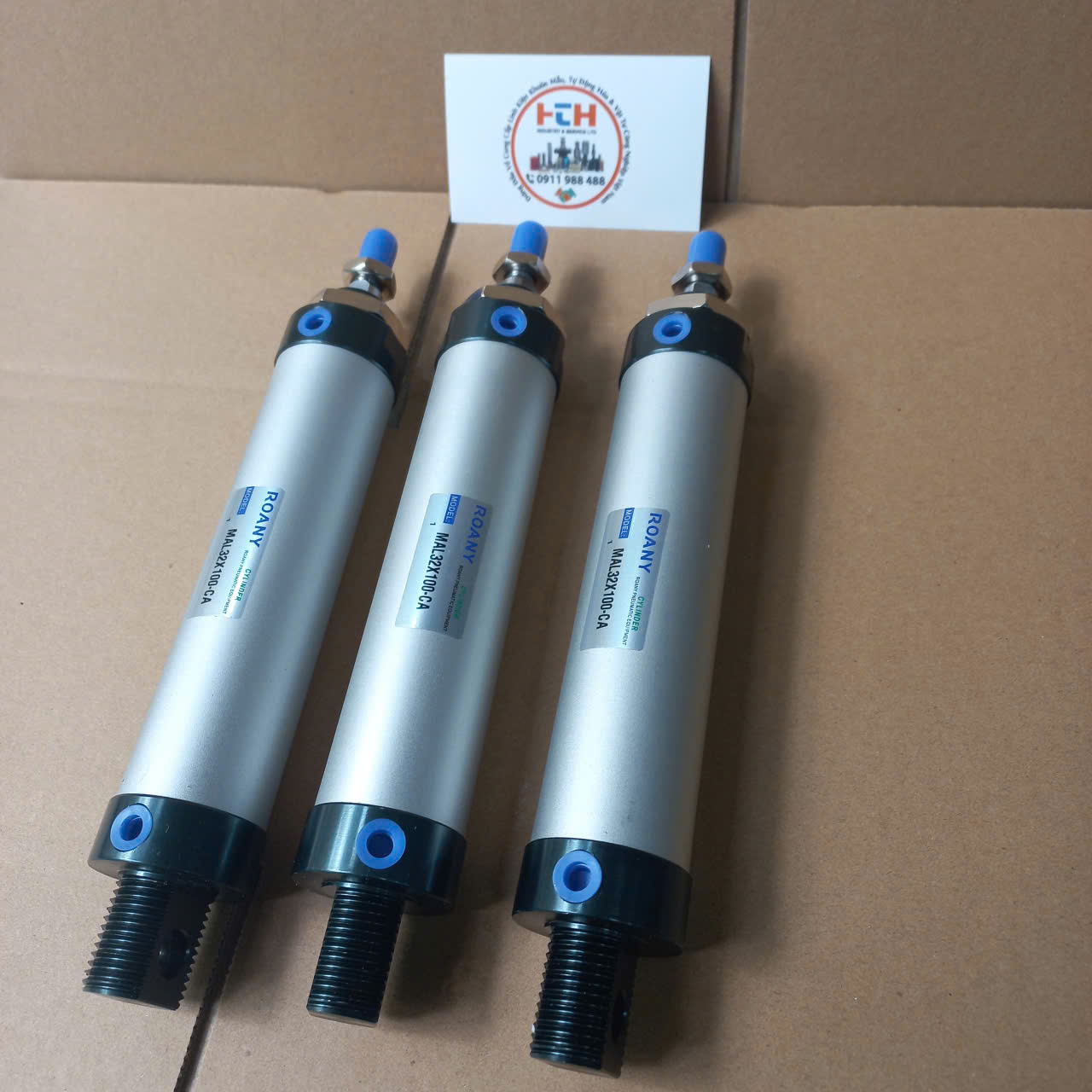

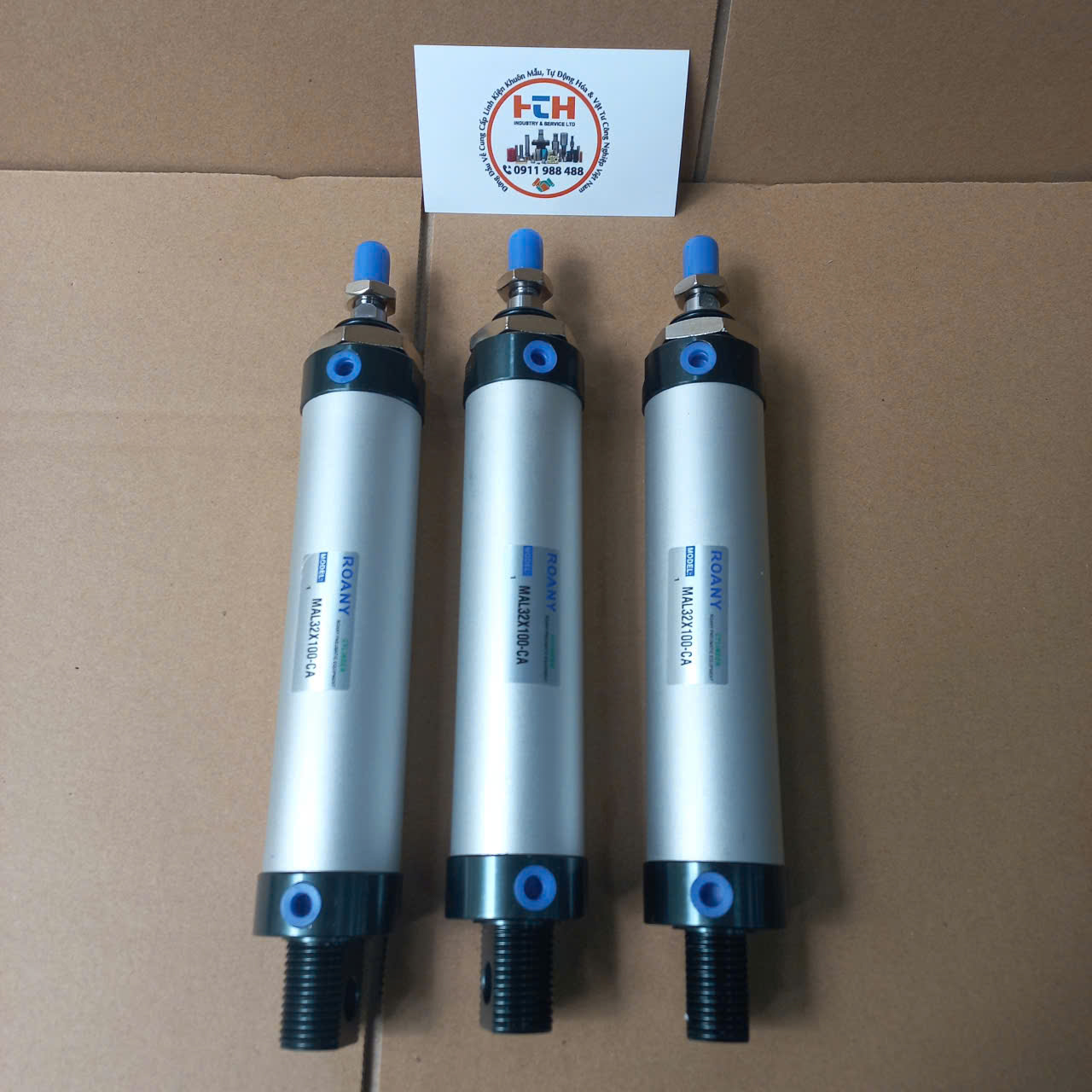

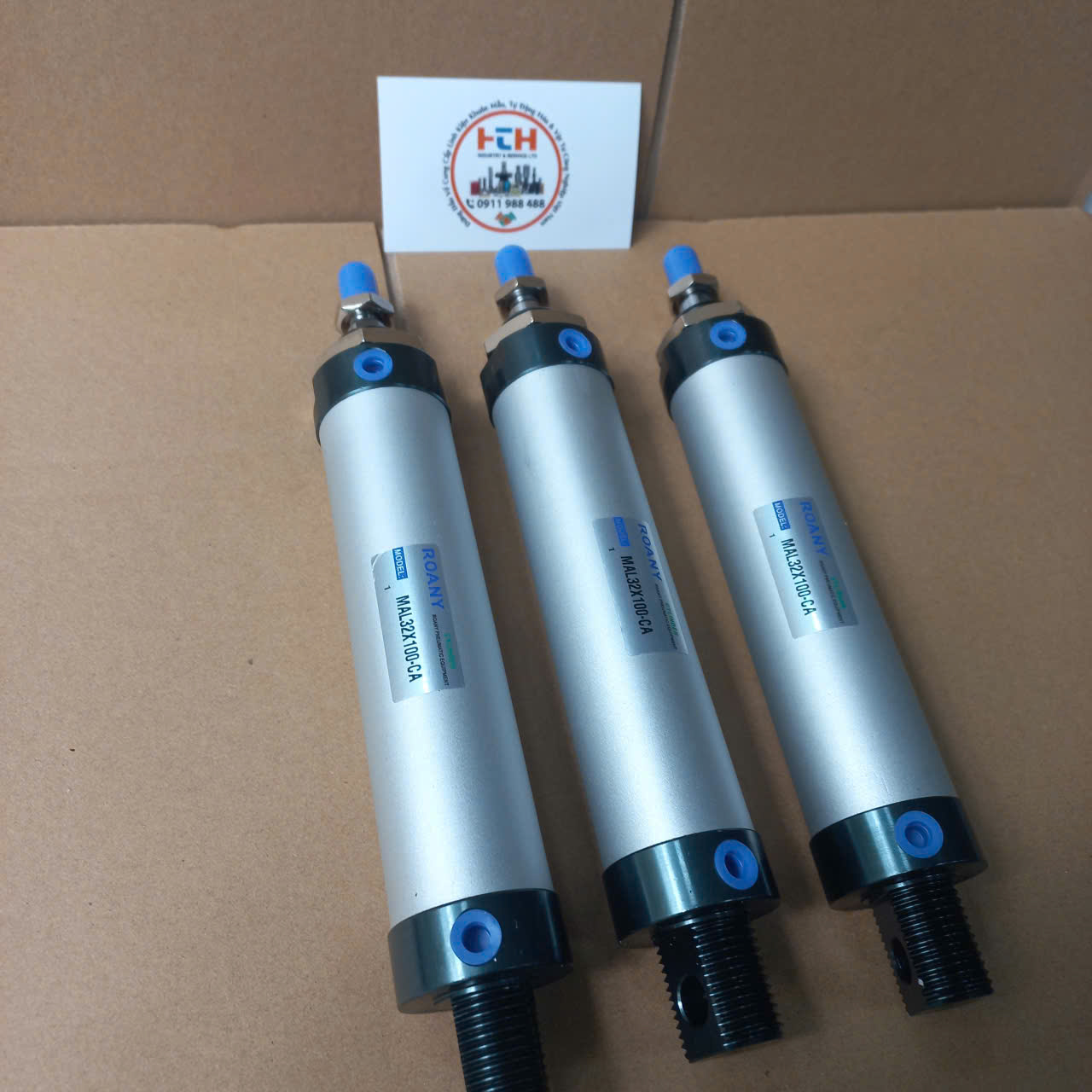

Xi lanh khí nén (còn gọi là xi lanh khí hoặc xilanh khí nén) là một thiết bị cơ khí dùng để biến đổi năng lượng của khí nén thành chuyển động cơ học (thường là chuyển động tịnh tiến). Thiết bị này đóng vai trò quan trọng trong các hệ thống điều khiển tự động sử dụng khí nén trong công nghiệp.

2. Cấu tạo cơ bản của xi lanh khí nén

Một xi lanh khí nén thông thường gồm các bộ phận chính sau:

Vỏ xi lanh (ống xi lanh): Là nơi piston chuyển động qua lại, thường được làm từ hợp kim nhôm hoặc thép.
Piston: Là bộ phận chuyển động bên trong xi lanh, ngăn cách hai buồng khí.
Ty (cần piston): Gắn liền với piston, truyền chuyển động ra ngoài.
Nắp đầu và nắp đuôi: Bịt kín hai đầu xi lanh, có thể tích hợp lỗ cấp khí vào/ra.
Phớt (gioăng): Làm kín các khe hở để ngăn khí rò rỉ.

3. Nguyên lý hoạt động

Xi lanh khí nén hoạt động theo nguyên lý sử dụng áp suất khí nén để đẩy piston di chuyển. Khi khí nén được cấp vào một bên của piston, áp lực khí sẽ đẩy piston đi về phía bên kia. Tùy theo thiết kế, xi lanh khí nén có thể hoạt động theo các dạng:

Xi lanh tác động đơn: Khí nén chỉ tác động một chiều, lò xo hồi vị sẽ đưa piston về vị trí ban đầu.
Xi lanh tác động kép: Khí nén tác động cả hai chiều, kiểm soát chính xác hơn chuyển động đi và về.

4. Phân loại xi lanh khí nén

Có nhiều loại xi lanh khí nén khác nhau, tùy theo mục đích sử dụng:

Theo số chiều tác động: Xi lanh đơn tác động, xi lanh kép tác động.

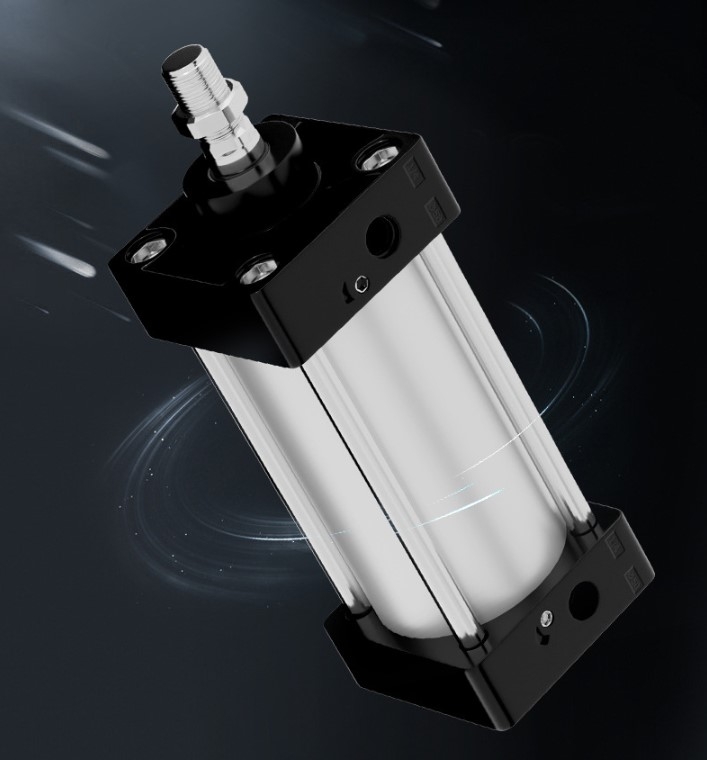

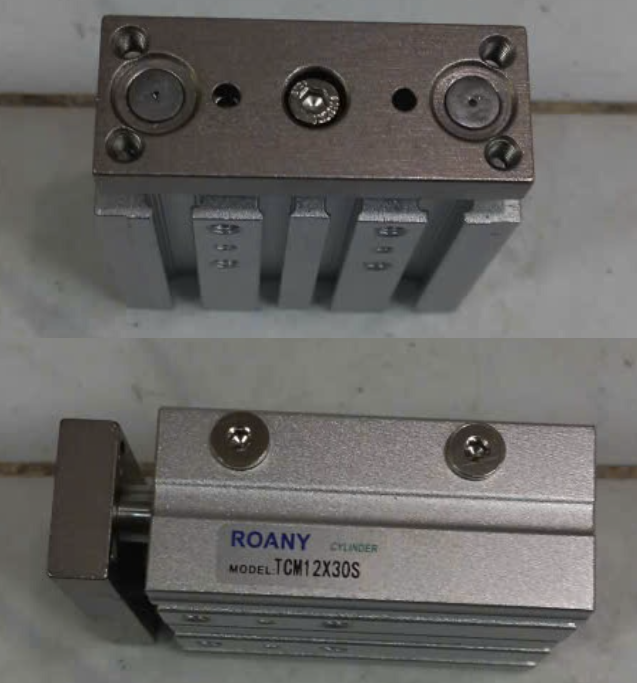

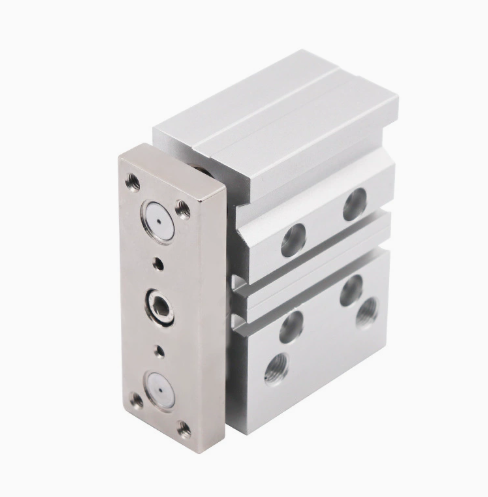

Theo kiểu truyền động: Xi lanh tròn, xi lanh vuông, xi lanh có thanh dẫn hướng, xi lanh không trục (rodless cylinder).
Theo tính năng: Xi lanh chống xoay, xi lanh tốc độ cao, xi lanh kẹp,...

5. Ứng dụng của xi lanh khí nén

Xi lanh khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

Tự động hóa sản xuất: Gắp – đặt sản phẩm, đẩy sản phẩm, đóng gói.
Ngành ô tô: Hệ thống nâng hạ, kiểm tra, lắp ráp chi tiết.
Ngành điện tử – vi mạch: Lắp ráp linh kiện với độ chính xác cao.
Thiết bị y tế, thực phẩm: Với yêu cầu sạch sẽ, không dùng dầu.

6. Ưu điểm và nhược điểm

Ưu điểm:

Dễ điều khiển, phản ứng nhanh.
Giá thành rẻ, bảo trì đơn giản.
An toàn hơn hệ thống thủy lực vì không dùng dầu.

Nhược điểm:

Khó kiểm soát chính xác tốc độ và lực như thủy lực.
Tiếng ồn lớn nếu không có giảm thanh.
Cần hệ thống khí nén đi kèm (máy nén khí, van, ống dẫn,…).
