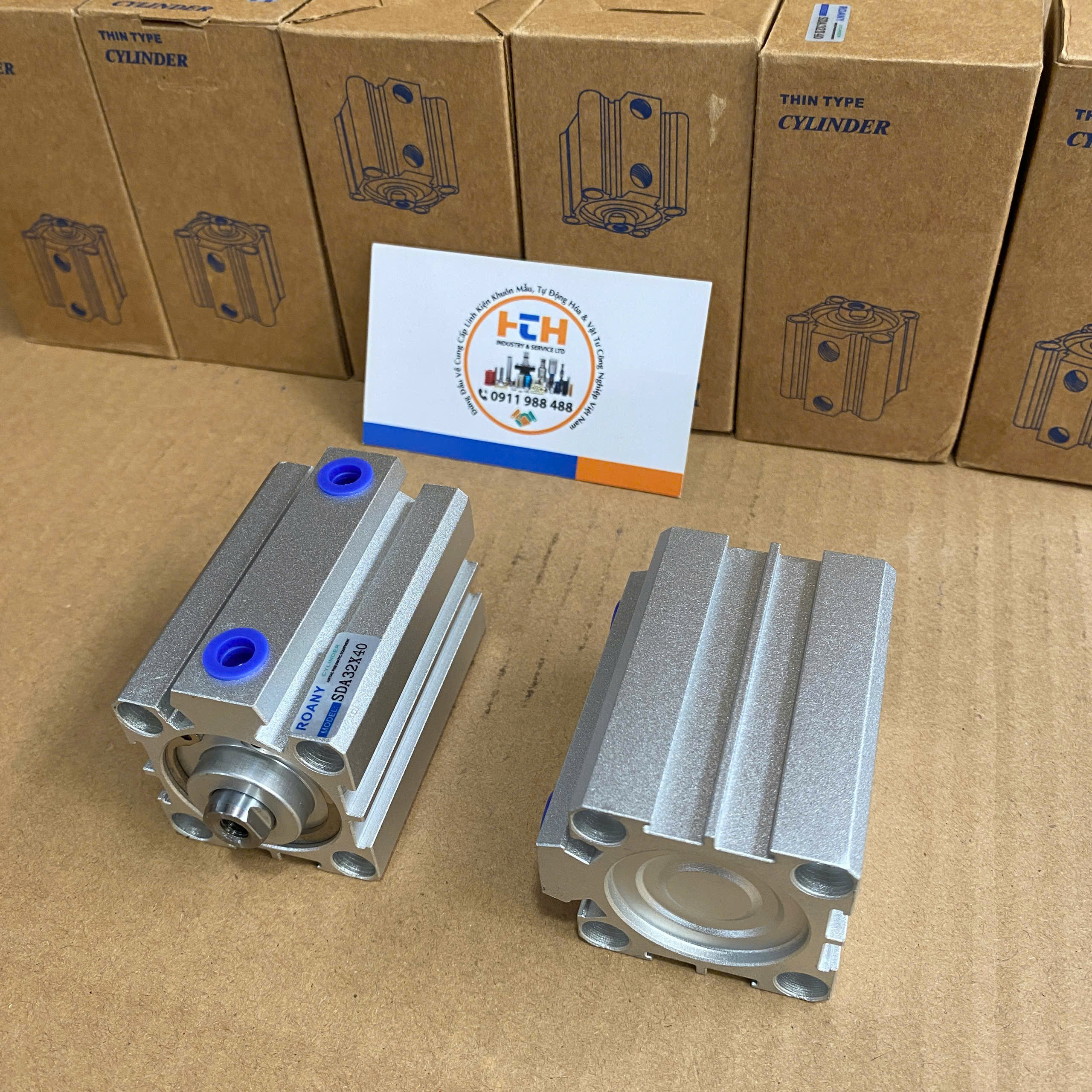

Xi lanh khí nén SDA (hay còn gọi là xi lanh Compact) là dòng xi lanh vuông có thiết kế cực kỳ nhỏ gọn, chuyên dùng cho các không gian hạn chế trong hệ thống tự động hóa. Đây là dòng sản phẩm phổ biến nhất của hãng Airtac (Đài Loan) và các thương hiệu tương đương.
1. Đặc điểm nổi bật
- Thiết kế Compact: Thân nhôm đúc nguyên khối, kích thước ngắn giúp tiết kiệm diện tích lắp đặt đáng kể so với các dòng xi lanh tròn hay xi lanh SC.
- Cấu trúc bền bỉ: Piston được trang bị vòng đệm hai chiều chống mài mòn, thân xi lanh có rãnh để lắp đặt cảm biến hành trình dễ dàng.
- Lực đẩy mạnh: Dù kích thước nhỏ nhưng cấu tạo vuông giúp xi lanh chịu được tải trọng tốt và tạo lực đẩy tịnh tiến ổn định.
2. Thông số kỹ thuật cơ bản
Thông số của dòng SDA thường được phân loại dựa trên Đường kính piston (Bore) và Hành trình (Stroke):
- Đường kính (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100.
- Hành trình (mm): Phổ biến từ 5mm đến 100mm (tùy kích thước bore).
- Kiểu ren: Gồm ren trong (Female thread - mặc định) và ren ngoài (Male thread - ký hiệu SDA...-B).
- Tùy chọn từ tính: Có loại tích hợp sẵn nam châm (ký hiệu S) để dùng với cảm biến hoặc loại không từ.
3. Phân loại & Ứng dụng
- Phân loại: Ngoài dòng SDA tiêu chuẩn, còn có SDAS (loại siêu mỏng hơn) hoặc các biến thể gậy piston đôi.
- Ứng dụng: Sử dụng rộng rãi trong các máy đóng gói, dây chuyền lắp ráp linh kiện điện tử, tay gắp robot, hoặc các cơ cấu kẹp, ép phôi trong sản xuất gỗ và cơ khí.
Bạn đang cần tìm mã xi lanh SDA cụ thể với đường kính và hành trình bao nhiêu để lắp cho máy?
-------------------------------------------------------------------------
