Bu lông Giảm chấn của khớp nối mềm FCL

Bu lông Giảm chấn của khớp nối mềm FCL

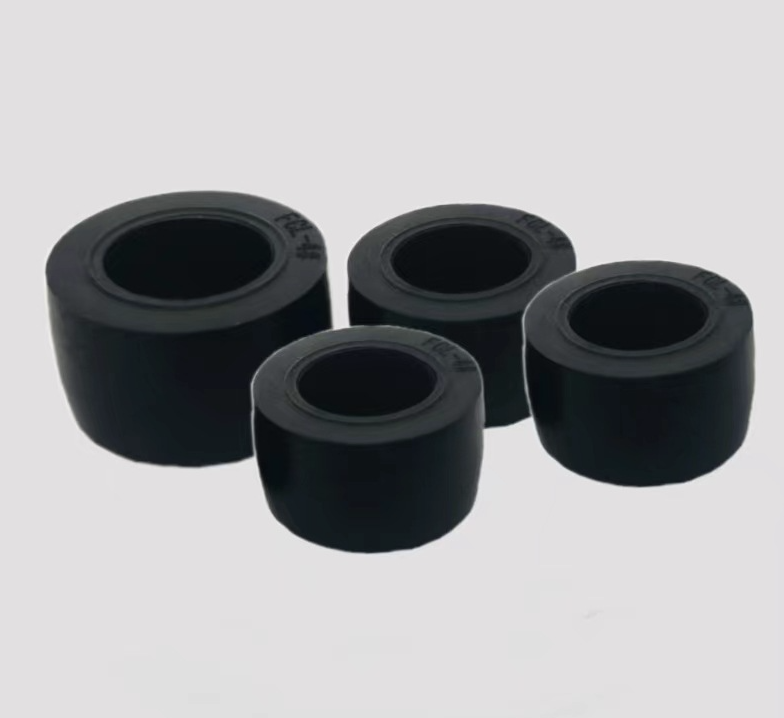

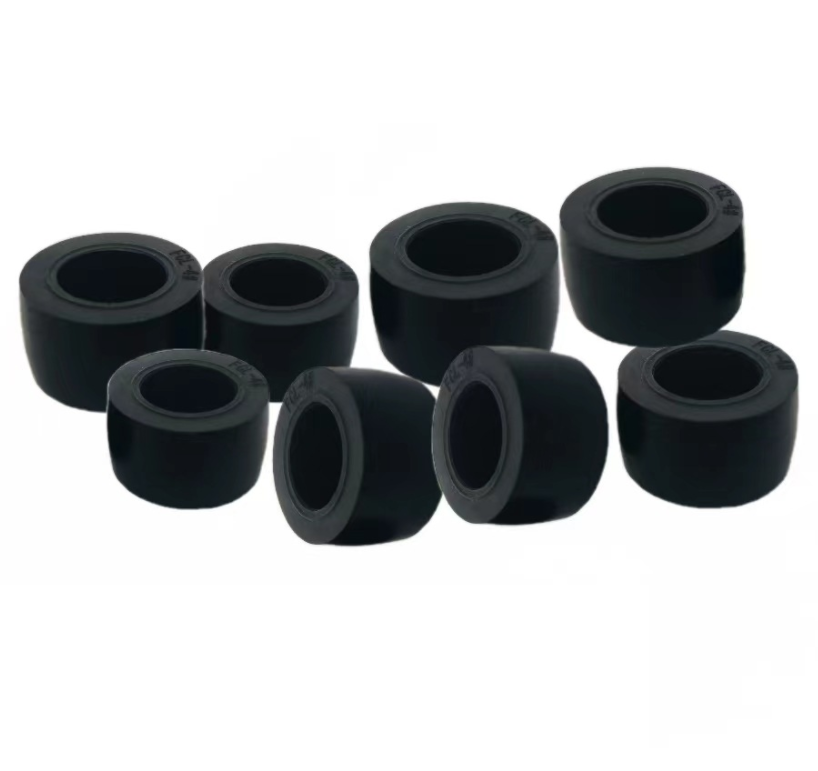

Bulong (bulông) gồm có 2 phần chính là bulong đai ốc và ống lót đệm cao su. Thân bulong có độ dài đủ để luồn qua các chi tiết cần được lắp ghép, thân bulong được tiện ren ở 1 đầu để vặn ốc vít và một đầu còn lại sẽ trơn để lót đệm cao su.

Khớp nối có nhiệm vụ truyền tải lực và giảm chấn, ngăn ngừa hư hỏng động cơ do quá tải. Tuy nhiên vì là bộ phận kết nối ở giữa chịu các tác động lực, thay đổi tải, bị biến dạng liên tục nên bulong sẽ dễ bị hư hỏng nhất là ống lót đệm của bulong khớp nối. Vì vậy bạn cần định kì kiểm tra thường xuyên dự vào khối lượng công việc và thời gian làm việc để thay thế bulong kịp thời.

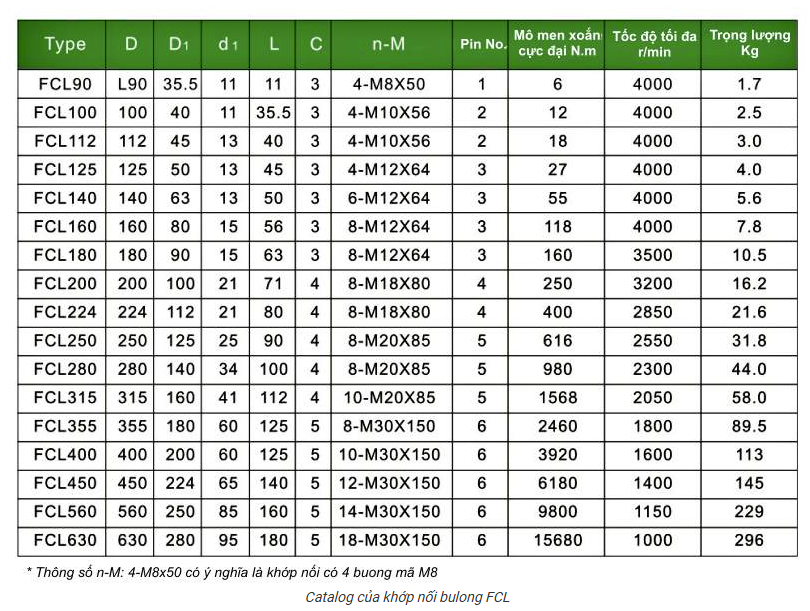

Cấu tạo Bu lông đệm cao su FCL - coupling blolt:

+ Model: FCL90, FCL100, FCL112, FCL125, FCL140, FCL160, FCL180, FCL200, FCL224, FCL250, FCL280, FCL315, FCL355, FCL400, FCL450, FCL560, FCL630

+ Momen xoắn cực đại: 1400 N/m

+ Chất liệu: gang, sắt và cao su

+ Tốc độ vòng xoay lớn nhất : 4000 đến 1000 r/min

+ Khoét lỗ trục tối đa: 18mm - 110 mm

+ Đường kính trong D1: 35.5 mm - 280 mm

+ Đường kính ngoài D: 90 mm - 630 mm

+ Lỗ trục có sẵn d1: 11 mm - 95 mm

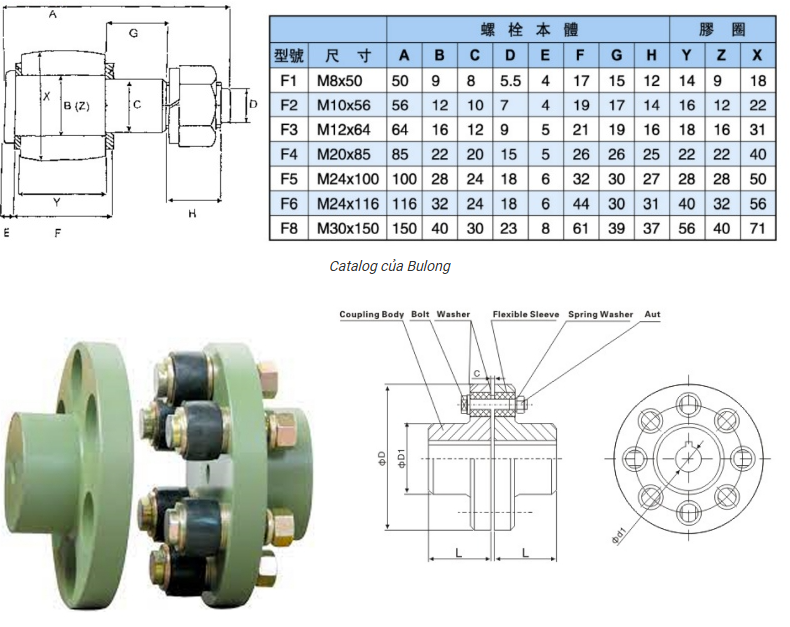

Hướng dẫn tra kích thước Bu lông đệm cao su FCL - coupling blolt:

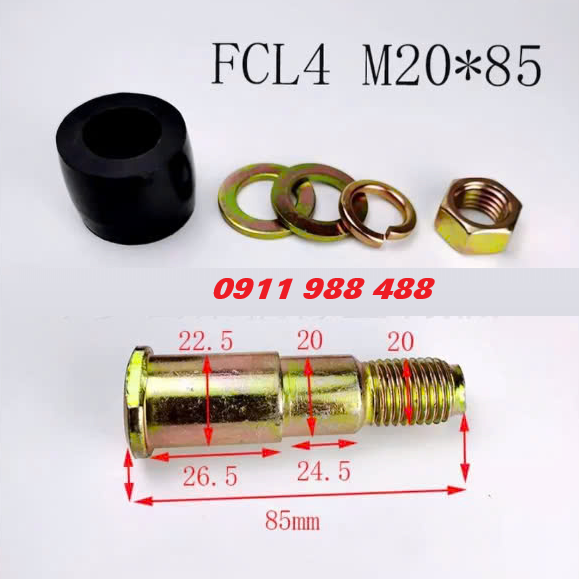

- Đo đường kính vị trí Øa và chiều dài l

- Tra sang cột “Nominal a x l” là ra kích thước bu lông,

- Tra sang cột Part number” để biết mã bu lông

- Đo đường kính vị trí Øa1, đường kính Øp và chiều dài q

- Tra sang cột Part number” để biết mã bu lông

- Ví dụ đo cao su khớp nối : Øa1 = 16 ; Øp=31 và q=18 ==> là cao su khớp nối F3.

• Ưu điểm và Cách thay thế Bu lông đệm cao su FCL - coupling blolt:

- Cấu tạo đơn giản gồm 2 mặt bích và các bu lông khớp nối. Dễ dàng lắp đặt.

- Các khớp nối FCL yêu cầu bảo trì ít. Chỉ cần thay thế các cao su giảm chấn, là bộ phận hao mòn cần được thay thế thường xuyên.

- Có thể thay cao su giảm chấn chỉ bằng cách tháo bu lông khớp nối. Điều này làm cho việc bảo trì và thay thế trở nên dễ dàng.

- Mô men xoắn được thực hiện thông qua cao su đàn hồi vì vậy khớp nối truyền lực êm ái và có khả năng hấp thụ rung động, các sai lệch như độ lệch tâm, độ lệch dọc trục, độ lệch góc tuyệt vời.

- Ngoài ra, có thể kiểm tra bằng mắt thường để xác định thời điểm thay thế sửa chữa.

🚩 Để biết thêm chi tiết và liên hệ tư vấn về các loại bu lông khớp nối, linh kiện khuôn mẫu, linh kiện, phụ tùng cơ khí hãy liên hệ ngay
với CTY TNHH Công nghiệp và Dịch vụ HTH, đội ngũ nhân viên sẽ hỗ trợ bạn.

---------------------------------------------------------------------------
