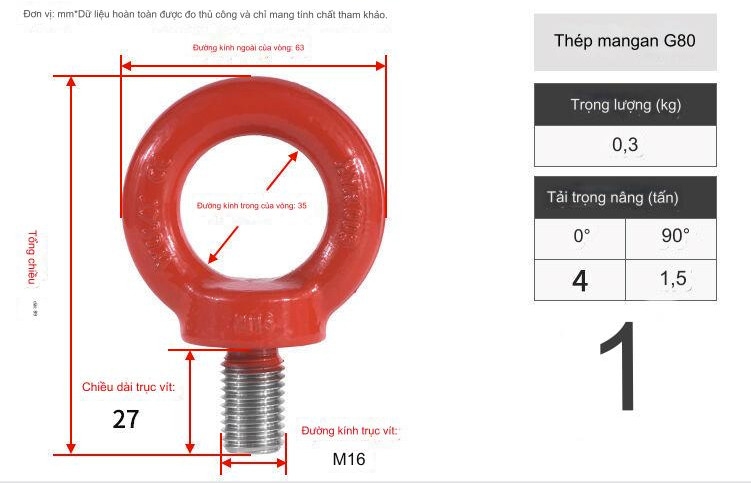

Bu lông Móc cẩu cường độ cao - Thép Mangan G80

Đối với khuôn mẫu (molds) – đặc biệt là khuôn ép nhựa, khuôn đúc nhôm – quá trình vận hành thường xuyên yêu cầu lật khuôn ($90^\circ$) hoặc xoay khuôn ($180^\circ$) để bảo dưỡng, lắp ráp. Do đó, móc cẩu dùng cho khuôn mẫu phải là loại chuyên dụng, không được dùng móc cẩu cố định thông thường.

Dưới đây là các giải pháp móc cẩu tối ưu nhất cho khuôn mẫu:

1. Móc cẩu xoay 360 độ (Swivel Hoist Ring) - Giải pháp số 1

Đây là lựa chọn tiêu chuẩn cho ngành khuôn mẫu hiện đại.

Cấu tạo: Gồm một bu lông trung tâm cấp bền 12.9 (thường là đầu lục giác chìm) và một vòng móc có thể xoay quanh trục.
Cơ chế:
- Xoay tròn: $360^\circ$.
- Gập lên xuống: $180^\circ$.
Tại sao cần cho khuôn mẫu?
- Khi bạn cẩu lật khuôn từ nằm ngang sang thẳng đứng, móc cẩu thường (DIN 580) sẽ bị bẻ cong và có nguy cơ gãy. Móc cẩu xoay sẽ tự động điều chỉnh hướng theo dây cáp, giữ nguyên tải trọng an toàn.
Hệ số an toàn: Thường là 4:1 hoặc 5:1.

2. Móc cẩu lật (Side Pull Hoist Ring)

Loại này được thiết kế để lắp bên hông khuôn (side mounting).

Đặc điểm: Chuyên dùng cho các vị trí lắp đặt ở cạnh bên của khuôn để thực hiện thao tác lật.
Ưu điểm: Chịu lực cắt ngang (shear load) cực tốt.

3. Bảng chọn nhanh theo trọng lượng khuôn (Tham khảo)

Dựa trên tiêu chuẩn móc cẩu xoay Grade 80/100, hệ số an toàn 4:1

Size Ren (Metric)	Tải trọng nâng thẳng (Tấn)	Tải trọng khi lật khuôn 90∘ (Tấn)	Ứng dụng khuôn
M8 / M10	0.6 - 1.0	0.3 - 0.6	Khuôn mẫu nhỏ, chi tiết máy
M12	1.0 - 1.2	0.5 - 0.7	Khuôn kích thước trung bình nhỏ
M16	1.5 - 2.5	1.1 - 1.5	Khuôn ép nhựa tầm trung
M20	2.5 - 4.0	2.0 - 2.5	Khuôn ép nhựa, khuôn đúc
M24	4.0 - 5.0	3.2 - 4.0	Khuôn lớn, nặng
M30 / M36	7.0 - 10.0	5.0 - 8.0	Các bộ khuôn siêu trường, siêu trọng

(Lưu ý: Khi lật khuôn, tải trọng làm việc của móc cẩu sẽ bị giảm đi so với khi nâng thẳng đứng. Cần tra cứu bảng tải trọng "Load Angle" của từng hãng).

4. Ba "Quy tắc vàng" khi lắp móc cẩu cho khuôn

Vì khuôn mẫu có giá trị rất cao (hàng trăm triệu đến hàng tỷ đồng), việc đứt móc cẩu là tai nạn thảm khốc. Bạn cần chú ý:

Mặt phẳng lắp đặt: Bề mặt khuôn nơi lắp móc phải được gia công phẳng hoàn toàn. Vòng đệm (washer) của móc cẩu xoay phải tiếp xúc 100% với bề mặt khuôn để truyền lực đều.
Độ sâu lỗ ren: Lỗ ren trên khuôn phải đủ sâu. Chiều dài phần ren ăn vào khuôn tối thiểu phải bằng 1.5 lần đường kính (Ví dụ: Ren M20 thì phải vặn sâu ít nhất 30mm).
Lực siết (Torque): Phải dùng cờ lê lực (Torque wrench) siết đúng thông số quy định của hãng.
- Lỏng quá: Bu lông sẽ chịu lực rung động, dễ gãy mỏi.
- Chặt quá: Gây ứng suất dư, làm hỏng ren hoặc đứt bu lông 12.9.

5. Thương hiệu phổ biến tại Việt Nam

Phân khúc cao cấp: Yoke (Đài Loan - rất phổ biến cho khuôn), RUD (Đức), Codipro (Luxembourg).
Phân khúc trung bình: Các dòng hàng nội địa Trung Quốc chất lượng cao (thường có chứng chỉ test tải).

Để tư vấn chính xác loại bạn cần, bạn có thể cung cấp:

Trọng lượng tổng của bộ khuôn là bao nhiêu tấn?
Bạn dự định dùng 2 điểm treo hay 4 điểm treo để nâng khuôn?
