Jack nối cổng công nghiệp 24 chân

"Đầu nối công nghiệp 24 chân" (hay còn gọi là giắc cắm, connector công nghiệp 24 pin) là một loại thiết bị kết nối điện được thiết kế đặc biệt để sử dụng trong môi trường công nghiệp khắc nghiệt. Chúng dùng để truyền tải tín hiệu điều khiển, dữ liệu hoặc nguồn điện giữa các thiết bị máy móc, tủ điện và hệ thống tự động hóa.

Đặc điểm chính của loại đầu nối này bao gồm:

1. Số lượng chân (tiếp điểm): Có chính xác 24 chân tiếp xúc để truyền dẫn tín hiệu hoặc nguồn.

2. Thiết kế chắc chắn: Thường được làm từ vật liệu bền bỉ như kim loại (nhôm đúc, kẽm) hoặc nhựa cứng cao cấp để chịu được va đập, rung động, bụi bẩn, hóa chất và nhiệt độ khắc nghiệt trong môi trường công nghiệp.

3. Khả năng bảo vệ: Nhiều loại có tiêu chuẩn bảo vệ chống bụi và nước cao (ví dụ: IP65, IP67, IP68), đảm bảo kết nối ổn định và an toàn ngay cả trong điều kiện ẩm ướt hoặc nhiều bụi.

4. Cơ cấu khóa: Thường có cơ cấu khóa chắc chắn (như khóa bằng cần gạt hoặc vít) để đảm bảo kết nối không bị lỏng lẻo hay tuột ra do rung động.

5. Đa dạng kiểu dáng: Có nhiều kiểu lắp đặt khác nhau như:

   • Đầu nối gắn trên cáp (Cable Mount): Gắn trực tiếp vào đầu cáp điện.

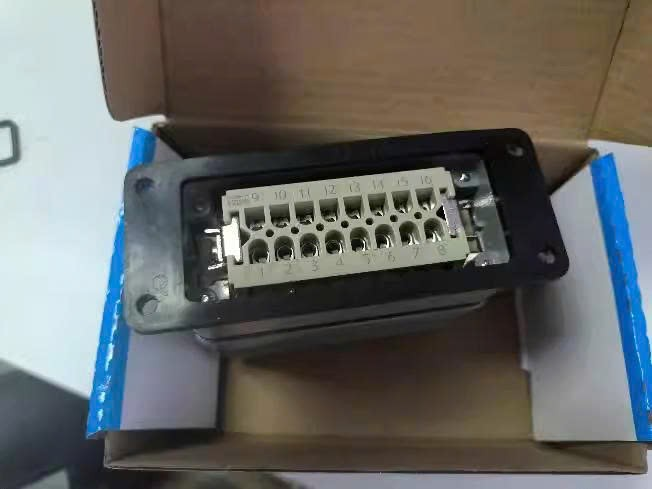

   • Đầu nối gắn trên bảng điều khiển/tủ điện (Panel Mount/Surface Mount): Gắn cố định lên bề mặt thiết bị hoặc tủ điện.

   • Kiểu kết nối: Có thể là loại đực (male - plug) hoặc cái (female - socket/receptacle). Thường đi theo cặp đực-cái.

6. Loại tiếp điểm: Các chân tiếp điểm có thể là dạng bắt vít (screw termination), dạng bấm cos (crimp termination) hoặc dạng hàn (solder termination).

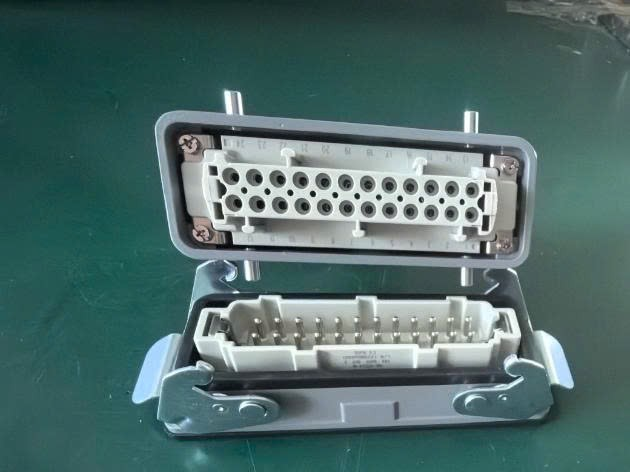

Loại phổ biến nhất của đầu nối công nghiệp 24 chân là các dòng Đầu Nối Hạng Nặng (Heavy Duty Connector - HDC):

• Các hãng nổi tiếng như Harting (dòng Han E 24), Wieland (Revos), TE Connectivity, ILME, Sibas, Weidmüller... thường có các sản phẩm đầu nối 24 chân rất thông dụng.

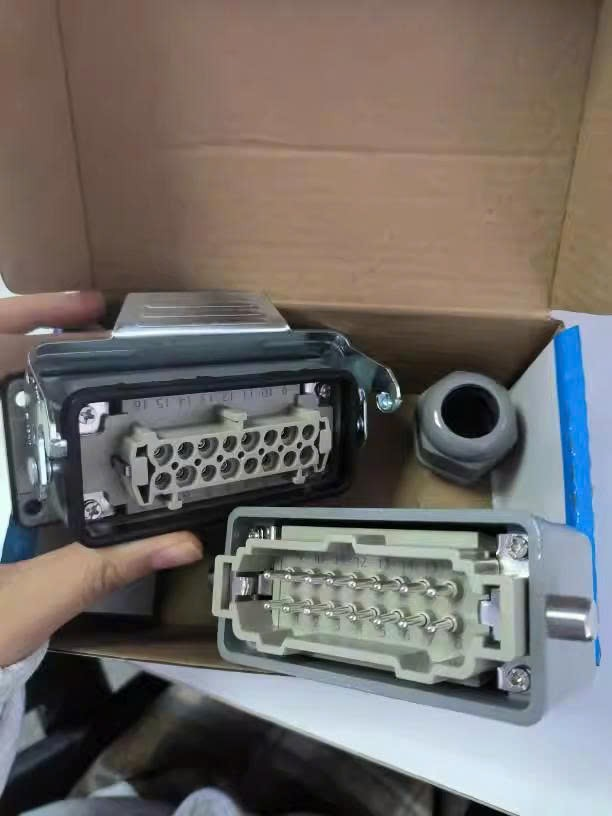

• Cấu tạo thường gồm 2 phần chính:

  • Ruột kết nối (Insert): Phần nhựa hoặc sứ chứa 24 tiếp điểm kim loại (đực hoặc cái).

  • Vỏ bảo vệ (Housing/Hood): Phần vỏ kim loại hoặc nhựa bên ngoài, cung cấp khả năng bảo vệ cơ học, chống nước/bụi và cơ cấu khóa. Vỏ có nhiều loại như vỏ gắn cáp (hood), vỏ gắn tủ (housing) với các kiểu dáng và hướng ra cáp khác nhau.

Ứng dụng:

Đầu nối công nghiệp 24 chân được sử dụng rộng rãi trong:

• Máy móc công nghiệp, dây chuyền sản xuất tự động.

• Robot công nghiệp.

• Tủ điện điều khiển.

• Ngành đường sắt, năng lượng gió.

• Các hệ thống cần kết nối nhiều tín hiệu điều khiển hoặc nguồn công suất nhỏ một cách tin cậy.

Khi lựa chọn đầu nối 24 chân, bạn cần quan tâm đến các thông số:

• Điện áp định mức (Rated Voltage).

• Dòng điện định mức trên mỗi chân (Rated Current per contact).

• Tiêu chuẩn bảo vệ (IP rating).

• Dải nhiệt độ hoạt động.

• Loại chân tiếp điểm (bắt vít, bấm cos, hàn).

• Kích thước dây dẫn phù hợp.

• Kiểu lắp đặt và cơ cấu khóa.

Nếu bạn có nhu cầu cụ thể hơn (ví dụ: cần cho ứng dụng gì, yêu cầu về dòng/áp, môi trường làm việc, hãng sản xuất mong muốn), vui lòng cung cấp thêm thông tin để tôi có thể tư vấn chi tiết hơn nhé.
