Trong khuôn ép nhựa, Pin đẩy dẹt (Flat Ejector Pin) là một linh kiện quan trọng thuộc hệ thống đẩy (Ejection System). Nó được thiết kế đặc biệt để đẩy sản phẩm ra khỏi lõi khuôn tại những vị trí có thành mỏng hoặc không gian hẹp mà pin tròn không thể tiếp cận.
Dưới đây là các thông tin chi tiết về đặc điểm, ứng dụng và lưu ý khi chọn pin đẩy dẹt:

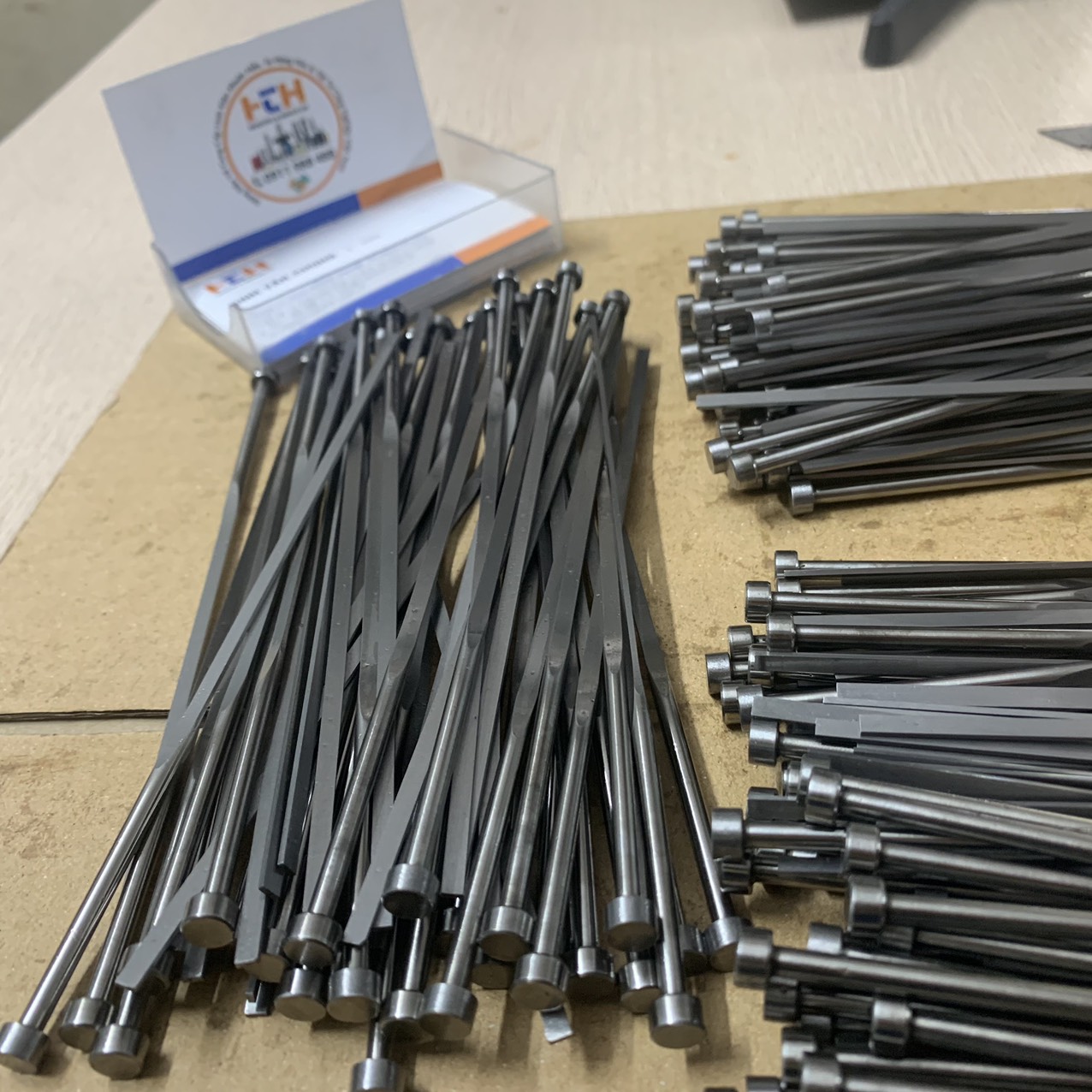

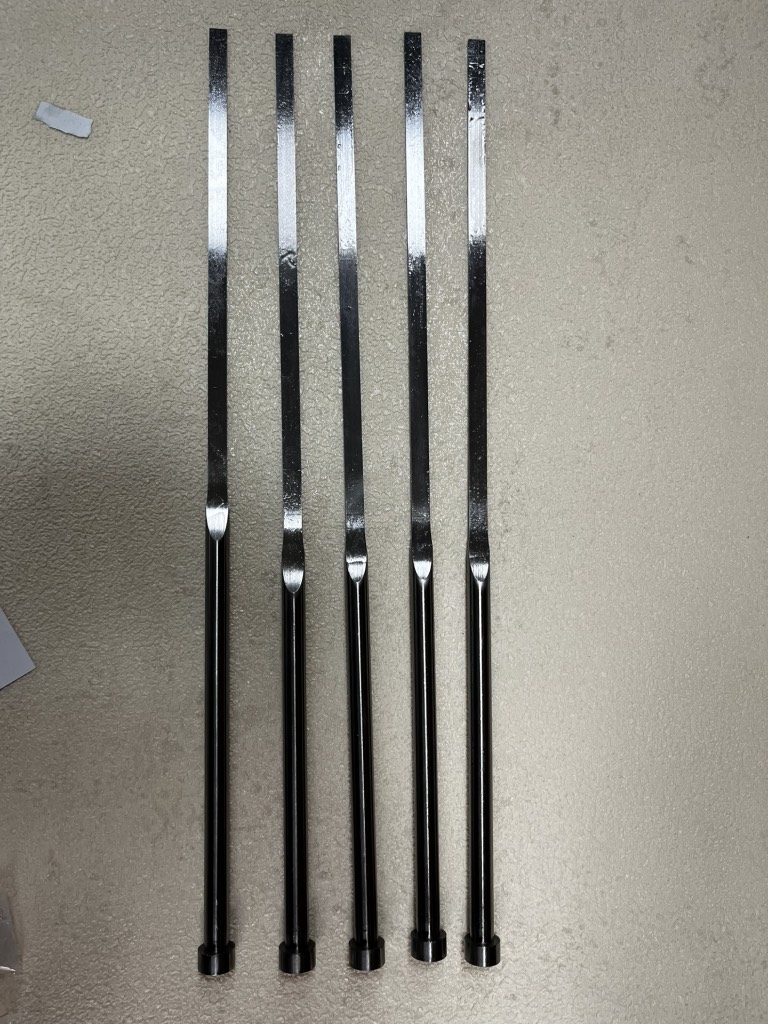

1. Cấu tạo và Đặc điểm
Pin đẩy dẹt có cấu trúc gồm hai phần chính:
-
Phần đầu (Thân đẩy): Có hình chữ nhật dẹt. Đây là phần trực tiếp tiếp xúc với sản phẩm nhựa.
-
Phần thân trụ & Vai (Head): Phần gốc vẫn thường là hình trụ tròn để lắp vào tấm đẩy (ejector plate) và giữ cho pin không bị xoay hoặc tuột.
Vật liệu phổ biến:
-
Thép SKD61: Chịu nhiệt tốt, độ bền cao, thường được tôi cứng đạt khoảng 48 - 52 HRC.
-

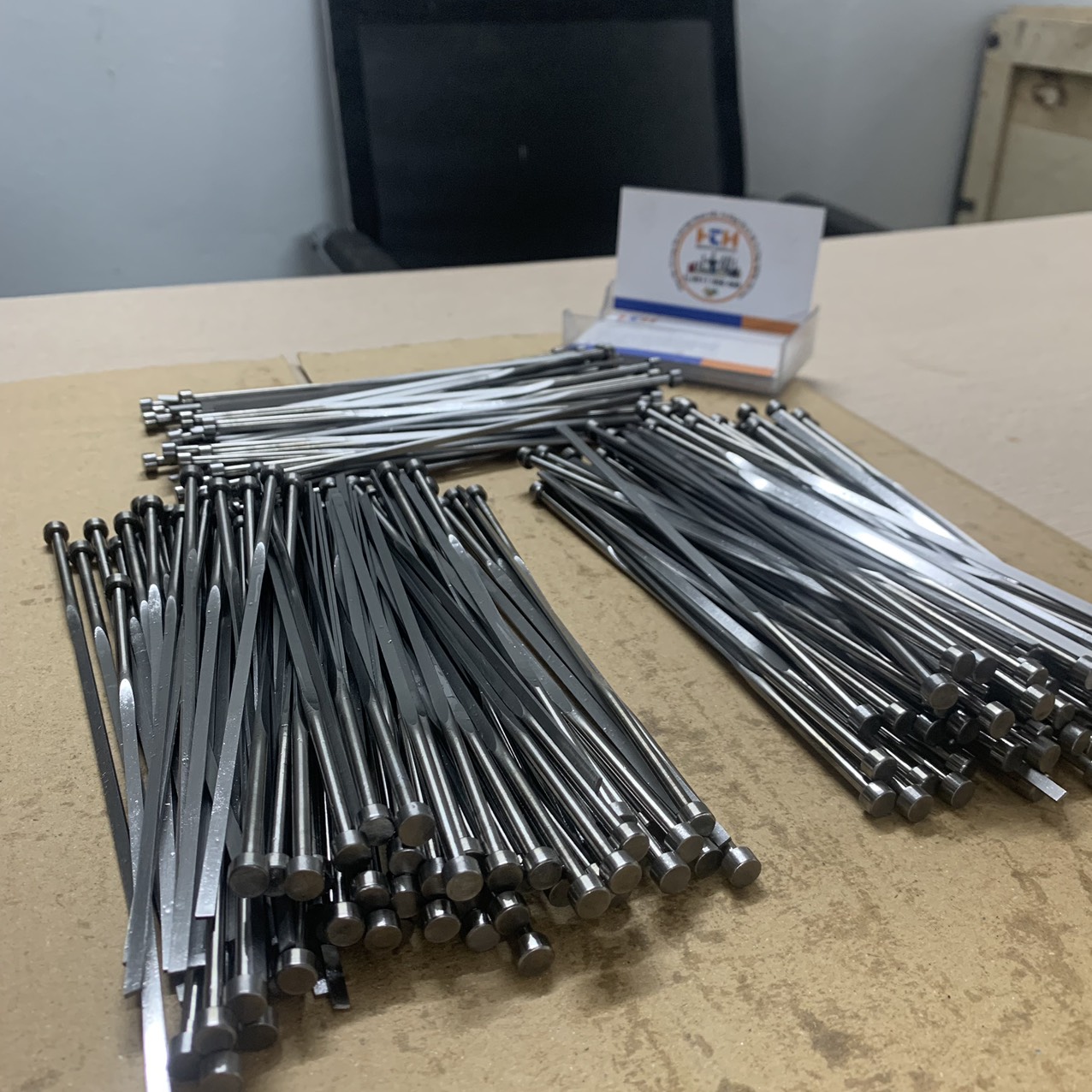

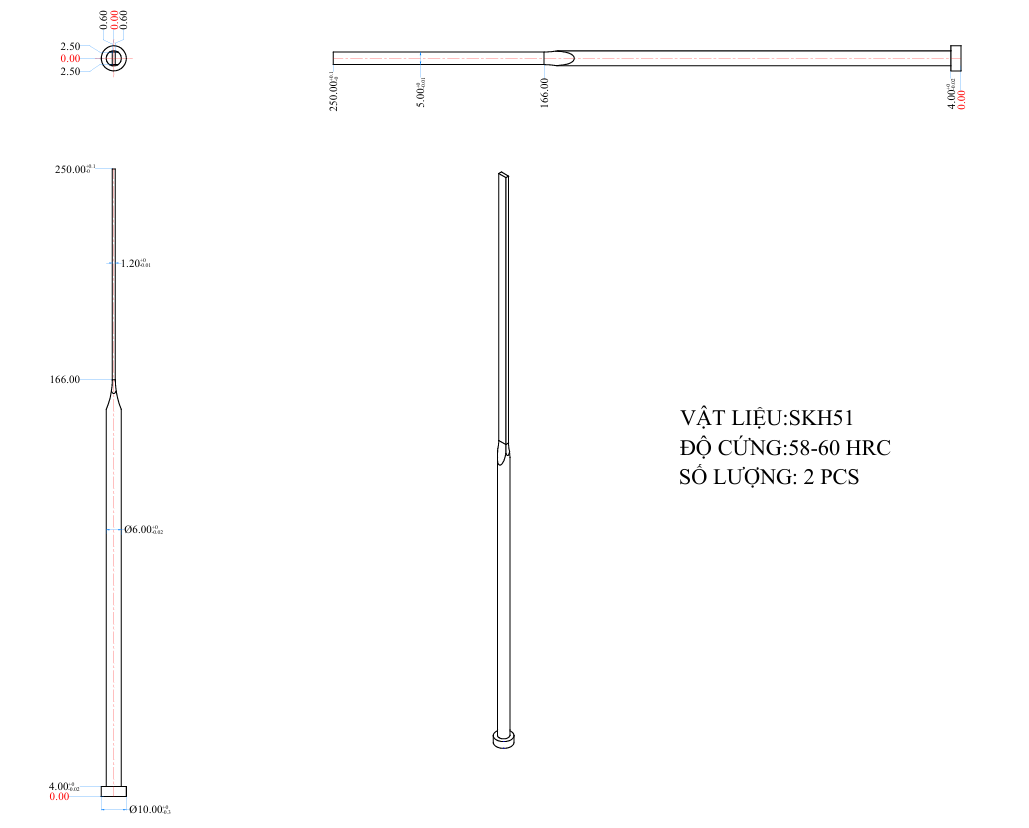

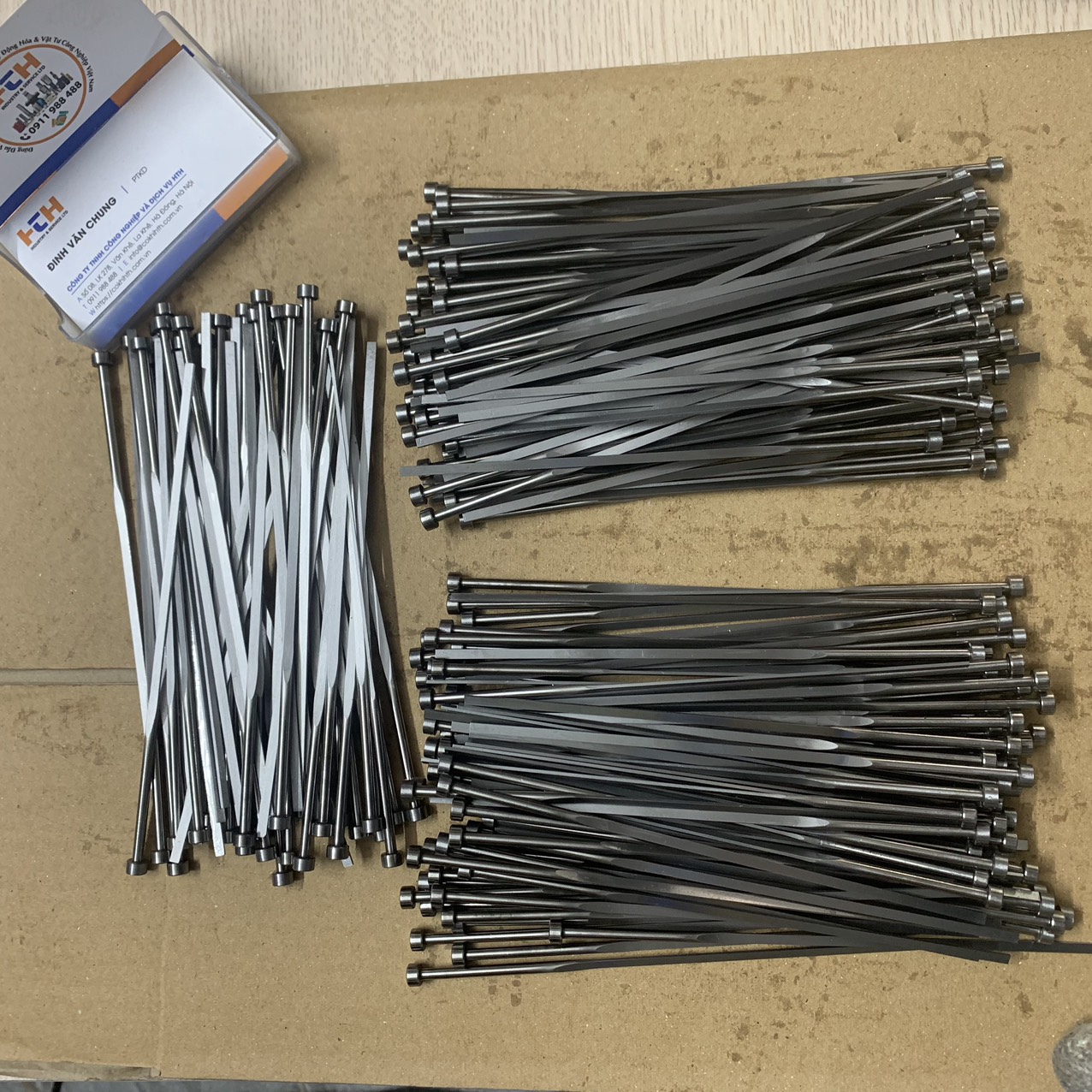

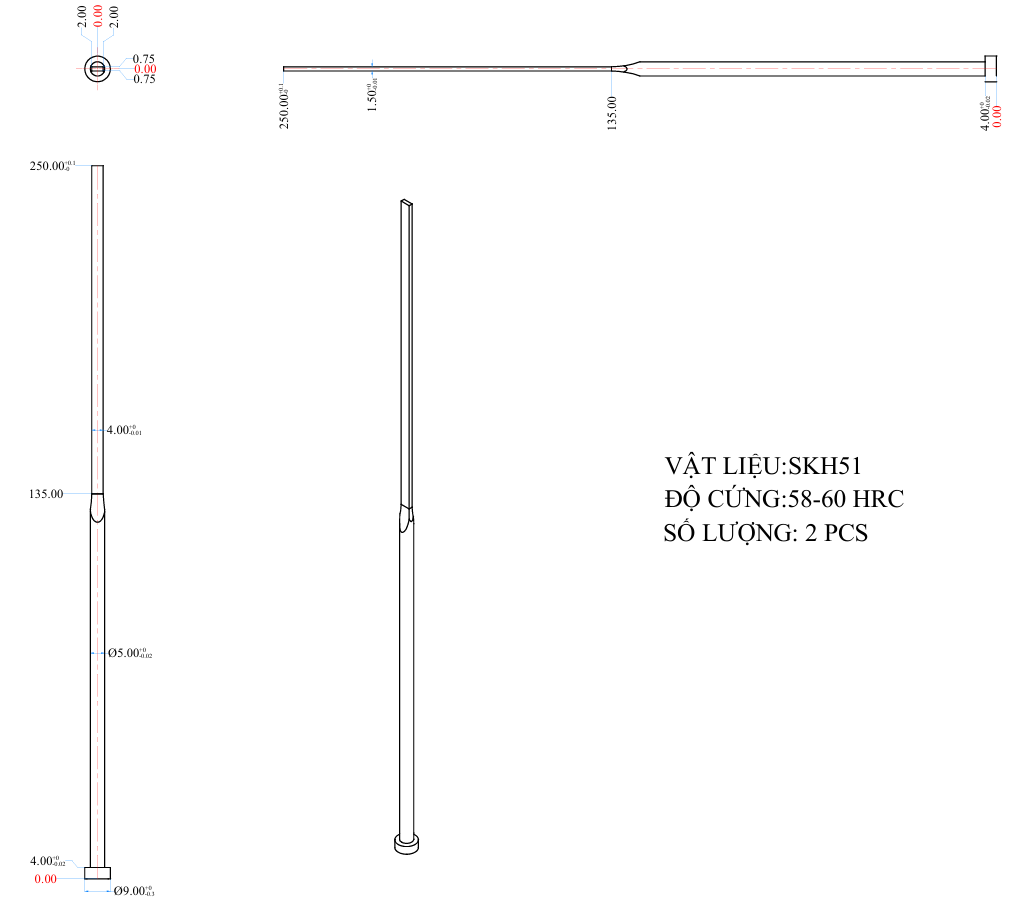

Thép SKH51 (Thép gió): Có độ cứng cao hơn (58 - 62 HRC), chống mài mòn cực tốt, dùng cho các khuôn chạy sản lượng lớn hoặc nhựa có tính ăn mòn.
-
Bề mặt: Thường được xử lý Nitride để tăng độ cứng bề mặt, giảm ma sát và chống cháy pin.
2. Ưu điểm và Ứng dụng
Tại sao phải dùng pin dẹt thay vì pin tròn?
-
Vị trí thành mỏng (Ribs): Pin dẹt cực kỳ hữu hiệu khi cần đẩy tại các vị trí "gân" (rib) của sản phẩm nhựa, nơi mà pin tròn nếu dùng sẽ quá nhỏ (dễ gãy) hoặc quá lớn (phạm vào thành).
-
Tăng diện tích tiếp xúc: Giúp lực đẩy phân bố đều hơn trên các cạnh mỏng, tránh làm biến dạng hoặc xuyên thủng sản phẩm nhựa khi còn nóng.
-
Tối ưu không gian: Cho phép bố trí hệ thống đẩy trong các không gian chật hẹp của lõi khuôn (core).

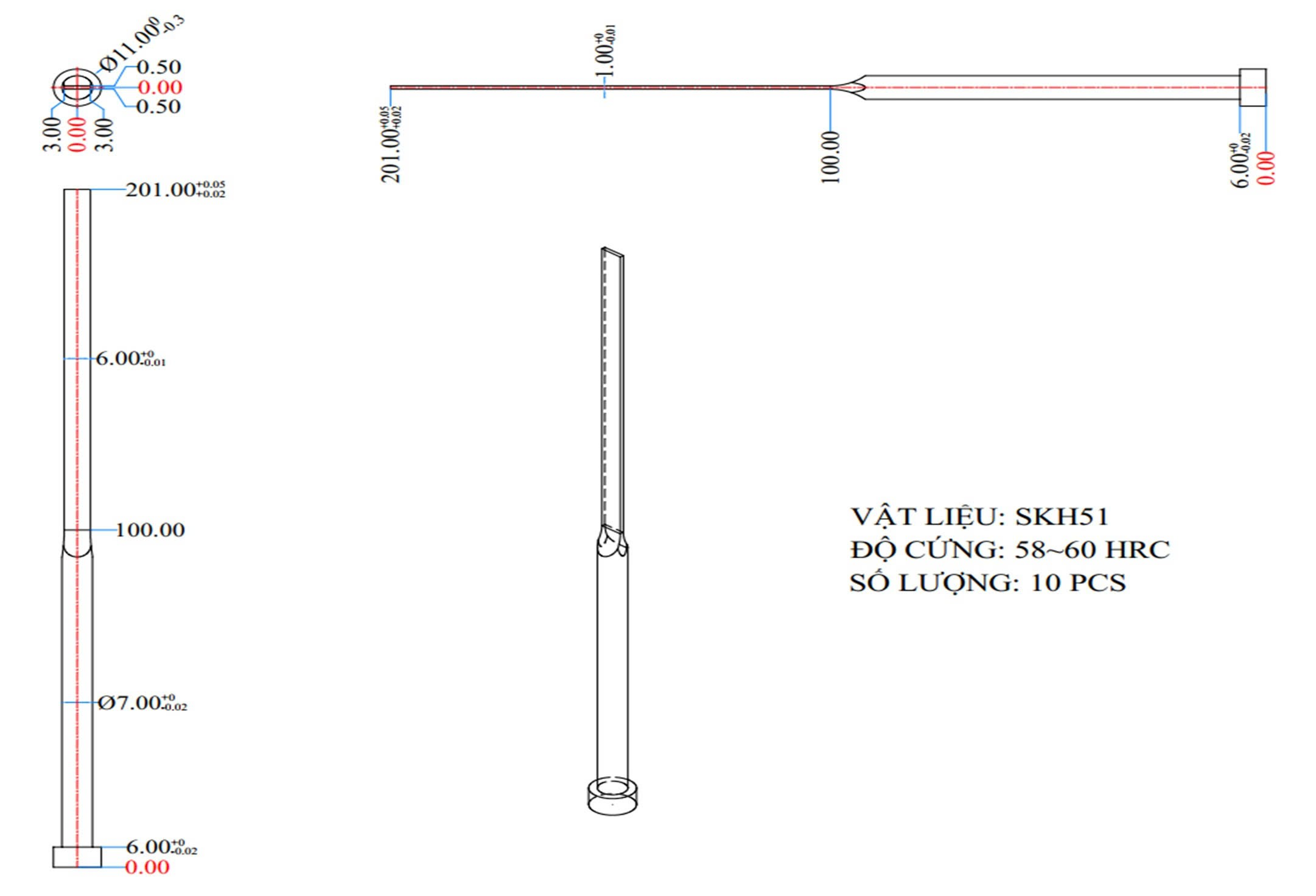

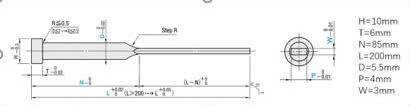

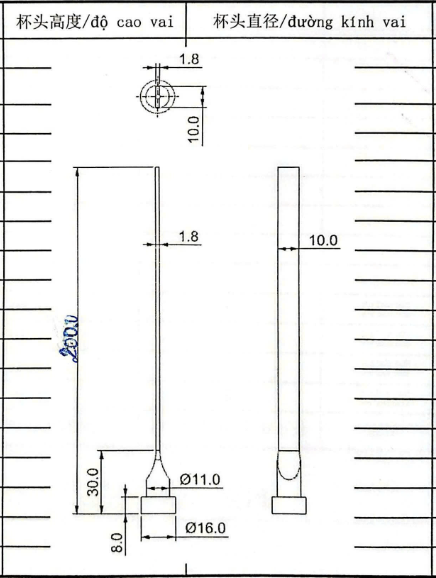

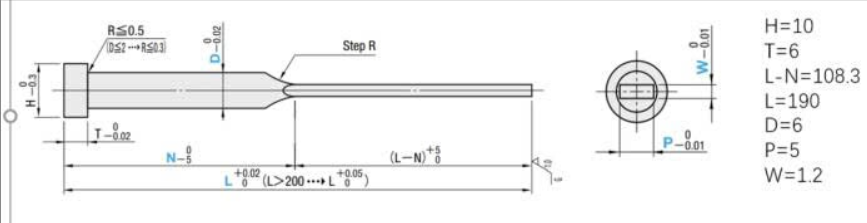

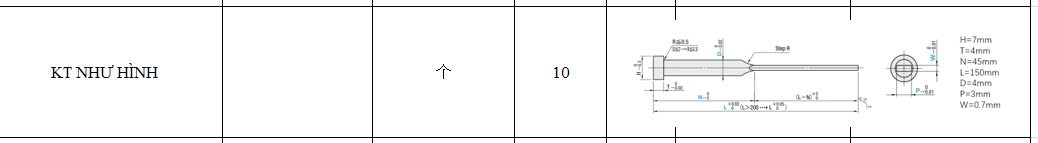

3. Thông số kỹ thuật cần lưu ý khi đặt hàng
Khi lựa chọn hoặc gia công pin đẩy dẹt, bạn cần chú ý các thông số sau:
| Thông số |
Ký hiệu |
Mô tả |
| Chiều rộng |
W |
Độ rộng của phần dẹt (ví dụ: 3mm, 4mm, 6mm...) |
| Độ dày |
T |
Độ dày của phần dẹt (ví dụ: 0.8mm, 1.0mm, 1.2mm...) |
| Chiều dài phần dẹt |
E |
Đoạn được mài dẹt từ đầu pin xuống. |
| Tổng chiều dài |
L |
Tổng chiều dài của cả cây pin. |
| Đường kính thân |
D |
Phần trụ tròn ở phía đuôi. |
4. Các vấn đề thường gặp và Cách xử lý
-
Cháy pin/Kẹt pin: Do pin dẹt có bề mặt tiếp xúc lớn và khe hở lắp ghép nhỏ.
-
Gãy pin: Do độ dày (T) quá mỏng mà lực đẩy quá lớn hoặc pin bị cong trong quá trình làm việc.
-
Bavia (Flash): Nhựa tràn vào khe hở giữa pin và lỗ khuôn.
5. Thương hiệu phổ biến
Tại Việt Nam, bạn có thể dễ dàng tìm mua pin đẩy dẹt từ các hãng:
-
Misumi: Tiêu chuẩn cao, độ chính xác tuyệt đối nhưng giá thành cao.
-
Punch: Chất lượng Nhật Bản, rất bền.
-
Hàng Đài Loan/Trung Quốc (LKM, GS...): Giá rẻ, phù hợp cho các khuôn phổ thông, dễ tìm hàng sẵn có.
Bạn đang cần tìm bảng tra kích thước tiêu chuẩn của một hãng cụ thể hay cần tư vấn cách gia công lỗ lắp pin dẹt này?
