Các phụ kiện gia công cơ khí trên máy tiện phổ biến
Đăng bởi: Đinh Văn Chung |
04/10/2022
Để có thể gia công trên máy tiện, người ta còn phải sử dụng một số các phụ kiện gia công cơ khí trên máy tiện như mâm cặp, giá đỡ, mâm đẩy tốc ke gá, mũi tâm, tốc truyền momen,…
Các phụ kiện gia công cơ khí trên máy tiện phổ biến
Các phụ kiện gia công cơ khí trên máy tiện phổ biến
Dưới đây là những thông tin sơ lược về các phụ kiện gia công cơ khí trên máy tiện phổ biến:
1. Mâm cặp 3 chấu (loại tự định tâm)
Mâm cặp 3 chấu tự định tâm được kẹp vào đầu bên phải của trục chính máy tiện bằng mối nối ren. Loại mâm cặp này được dùng phổ biến để lắp phôi hình trụ và phôi quay. Khi được lắp trên mâm cặp 3 chấu tự định tâm, có thể gia công bên ngoài, bên trong, phần cuối và phần chia. Sử dụng mâm cặp này lắp đặt đơn giản và nhanh chóng, độ chính xác căn chỉnh không cao.
Các phụ kiện gia công cơ khí trên máy tiện phổ biến

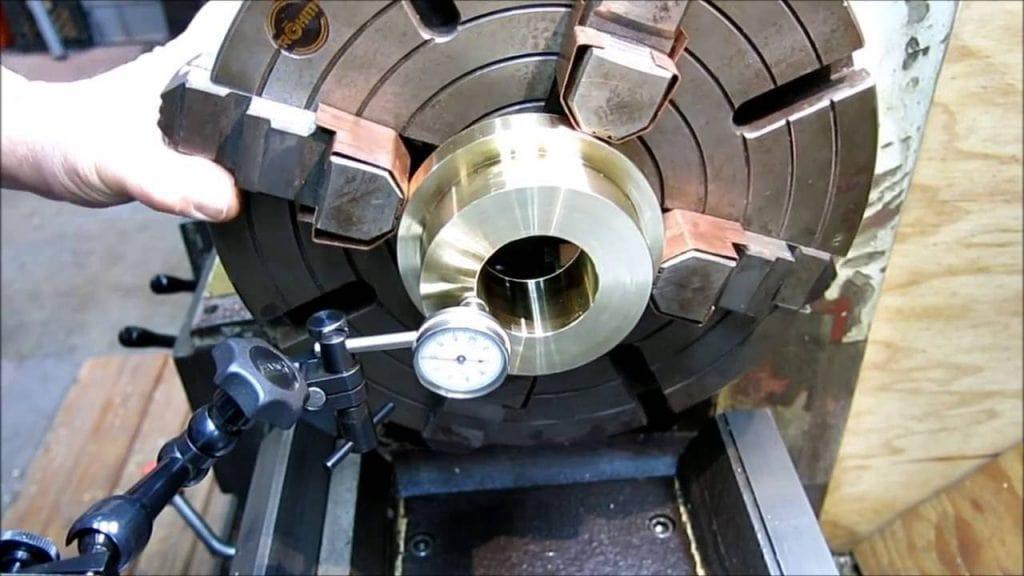

2. Mâm cặp 4 chấu (loại không tự định tâm)
Các phụ kiện gia công cơ khí trên máy tiện này có 4 kẹp ra vào hướng tâm độc lập theo các rãnh trên thân mâm cặp. Loại mâm cặp này thích hợp để lắp các vật không quay có hình dạng không đều và gia công các bước lệch tâm.
3. Mâm phẳng
Mâm có dạng một tấm phẳng được định vị và kẹp vào trục quay của máy ở một mặt và được làm phẳng ở mặt còn lại để kết nối các bộ phận. Sử dụng các tấm phẳng để lắp các chi tiết phức tạp khi không có sẵn mâm cặp 3 hoặc 4 chấu.
4. Ke gá
Ke gá có mặt phẳng vuông góc với nhau. Ke được lắp trên tấm phẳng và tấm phẳng được lắp vào trục chính của máy. Vật cố định này thích hợp để lắp các chi tiết gia công không quay như ổ trục, đầu nối, giá đỡ và các thành phần tương tự khác.
5. Các loại mũi tâm
Là kiểu lắp đặt các chi tiết hình trụ có tỷ lệ chiều dài l và đường kính d với l/d>5.
– Mũi tâm cố định: thường được sử dụng khi cắt ở tốc độ thấp (n <120 vòng/ phút), vì ma sát có thể làm chúng nóng và đầu mài mòn nhanh.
– Mũi tâm quay: Trục quay trong ổ bi đỡ các viên bi. Được sử dụng để cắt tốc độ cao.
6. Giá đỡ (LuyNet)
Khi dùng các phụ kiện gia công cơ khí trên máy tiện, giá đỡ sẽ giúp cho độ cứng của phôi được tăng lên rất nhiều. Có hai loại giá giá đỡ: giá đỡ tĩnh và giá đỡ động.
Giá đỡ cố định dùng để đỡ phôi lớn hoặc phôi cần gia công hoặc gia công mặt cuối (khoan, doa, doa, tiện). Giá đỡ cố định được cố định trên đai máy bằng các bu lông
Giá đỡ di động: dùng để đỡ các chi tiết có kích thước nhỏ và có chiều sâu cắt nhỏ.
Lời kết
Hy vọng bài viết về các phụ kiện gia công cơ khí trên máy tiện đã giúp ích được cho bạn. Nếu bạn đang muốn tìm hiểu về các phụ kiện gia công cơ khí thì hãy truy cập ngay website: http://cokhihth.com.vn/ để tham khảo và được hỗ trợ tư vấn chi tiết.
