Nguyên lý cắt dây EDM
Đăng bởi: Đinh Văn Chung |
09/01/2023
Nguyên lý cắt dây EDM
Thẻ mô tả: Cắt Dây EDM là gì? Trong gia công cơ khí và cắt phôi sản phẩm chúng thường nhắc đến phương pháp cắt dây EDM vậy nguyên lý làm việc của phương pháp cắt dây này là gì? Bài viết này Cơ khí HTH sẽ cùng các bạn đi tìm hiểu chi tiết nhé….

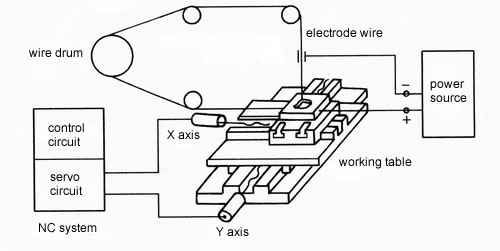

Máy EDM cắt dây CNC đặt điện áp xung giữa dây điện cực và phôi thông qua nguồn xung, được điều khiển bởi hệ thống servo, để có một khoảng cách nhất định và nhận ra xung xả trong chất lỏng làm việc giữa dây điện cực và phôi. Nhiều lỗ nhỏ xuất hiện do sự ăn mòn của quá trình xả xung, và do đó có được hình dạng mong muốn của phôi (như thể hiện trong hình 1-1).
Dây điện cực đang kết nối với cực âm của nguồn xung và phôi đang kết nối với cực dương của nguồn xung. Khi phôi tiếp cận dây điện cực trong chất lỏng cách điện và khoảng cách giữa chúng nhỏ đến một giá trị nhất định, chất lỏng cách điện bị xuyên thủng; rất nhanh, kênh phóng điện hình thành và phóng điện xảy ra. Và giải phóng nhiệt độ cao cực lớn ngay lập tức, lên đến hơn 10000 độ C, phôi bị ăn mòn đang hạ nhiệt nhanh chóng trong chất lỏng hoạt động và bị rửa trôi. Như thể hiện trong hình 1-2
Ba điều kiện cơ bản để EDM cắt dây hoạt động chính xác:
- Khoảng cách giữa dây điện cực và phôi phải được duy trì chắc chắn trong một phạm vi cần thiết. Trong phạm vi này, không chỉ năng lượng xung có thể phá vỡ chất lỏng cách điện để tạo ra tia lửa điện, mà phôi gia công bị xói mòn cũng có thể bị cuốn trôi sau quá trình phóng điện. Nếu khe hở quá lớn, chất lỏng cách điện không thể xuyên qua được và sẽ không có tia lửa phóng ra; nếu khe hở quá nhỏ dễ xảy ra đoản mạch, tia lửa cũng không phóng ra.
- Quy trình nên xảy ra trong chất lỏng có khả năng cách nhiệt, ví dụ như nước xà phòng hóa và nước khử ion, chất lỏng có thể đóng vai trò là phương tiện của kênh xả và cung cấp khả năng làm mát và xả nước.
- Phóng điện phải là phóng xung thời gian ngắn,. Với thời gian xả ngắn, nhiệt giải phóng sẽ không ảnh hưởng đến vật liệu bên trong của phôi, đồng thời hạn chế năng lượng ở một trường cực nhỏ và giữ nguyên đặc tính gia công nguội của máy EDM cắt dây .
Mong rằng bài viết Nguyên lý cắt dây EDM? của Cơ khí HTH có thể giúp các bạn hiểu được phần nào về phương pháp gia công này và cung cấp được những thông tin hữu ích cho các bạn. Hãy xem thêm nhiều thông tin cực kỳ bổ ích khác cũng như các sản phẩm cơ khí, dịch vụ có liên quan đến ngành cơ khí, đừng ngại ngần mà hãy gọi ngay vào số điện thoại của Cơ khí HTH 0911988488 hoặc nhấn ngay vào website của chúng tôi: https://cokhihth.com.vn/.
