Cấu tạo máy ép phun

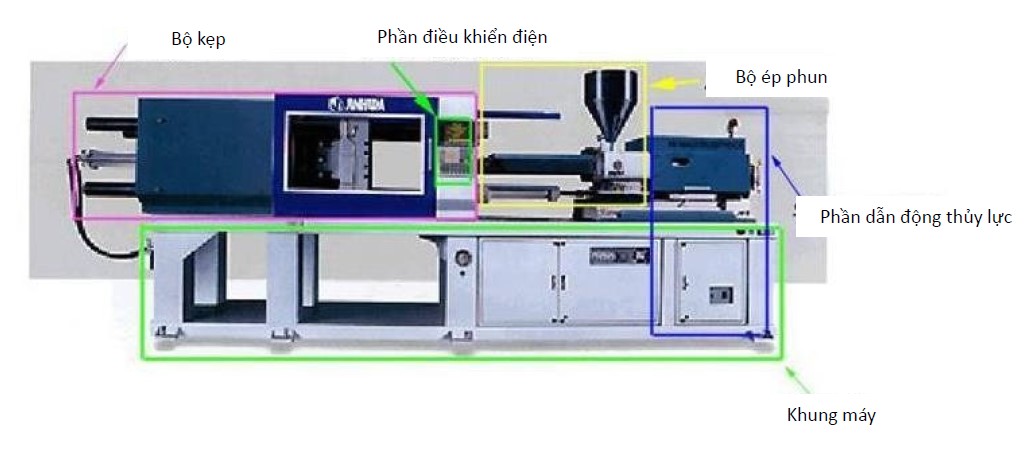

 Về cơ bản, máy ép phun bao gồm bộ kẹp, bộ ép phun, phần dẫn động thủy lực, phần điều khiển điện và khung máy. "Bộ kẹp Phần điều khiển điện,Bộ ép phun, Phần dẫn động thủy lực, Khung máy"

Bộ ép phun
 Bộ thiết bị làm nóng chảy và tính khối lượng nhựa vật liệu dùng để ép
phun, sau đó bơm nhựa nóng chảy vào khuôn.
 Bao gồm xi lanh ép phun, thiết bị truyền động trục vít, xi lanh gia nhiệt, trục vít, bộ gia nhiệt, v.v.
 Bộ kẹp
 Bộ thiết bị hoạt động như sau: đóng khuôn lại bằng lực mạnh và mở khuôn sau khi
ép phun để lấy sản phẩm ra
 Bao gồm thiết bị đóng / mở khuôn, thiết bị tăng áp (xi lanh kẹp, đòn khuỷu), tấm
khuôn ép, thanh nối, thiết bị đẩy sản phẩm, v.v.
Phần dẫn động thủy lực
 Bộ thiết bị cung cấp năng lượng cho xi lanh thủy lực chịu trách nhiệm cho hoạt động của bộ kẹp và bộ ép phun.
 Bao gồm các nguồn động lực như mát truyền động và máy bơm, kiểm soát áp suất, kiểm soát lưu lượng, van điều hướng, đường ống thủy lực, v.v.
Phần điều khiển điện
 Bộ thiết bị điều khiển hoạt động của truyền động thủy lực và điều khiển nhiệt độ theo trình tự đã được lập trước.
 Bao gồm xi lanh gia nhiệt, bộ điều khiển nhiệt độ vòi phun (mạch gia nhiệt), bộ kiểm soát vận hành (mạch điều khiển, mạch động cơ), v.v.
 Khung máy
 Là cơ sở để nâng đỡ từng bộ phận, hỗ trợ áp suất và giảm sự rung động do bộ thiết bị tạo ra và duy trì độ chính xác của máy.


 Thuật ngữ về máy ép phun
 Xi lanh gia nhiệt hay Thân máy (Barrel)
 Là bộ phận đóng vai trò nhận nhựa từ phễu và làm nóng chảy nhựa, bên ngoài có băng gia nhiệt nên có thể điều chỉnh nhiệt độ cho từng bộ phận.

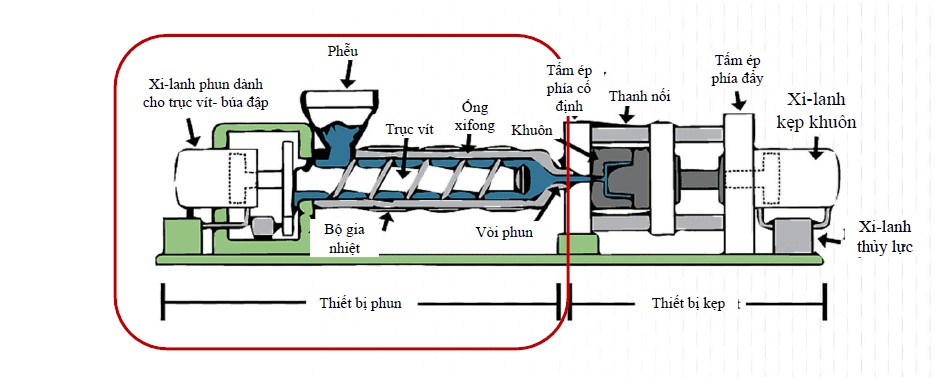

 Băng gia nhiệt (Heater Band)
 Chuyển đổi điện năng thành nhiệt năng để tăng nhiệt độ xi lanh
"Phễu,Trục vít,Ống,xifong Khuôn,Bộ gia Vòi phun,nhiệt,Thiết bị phun Thiết bị kẹp,Tấm ép,phía đẩy,Xi-lanh,kẹp khuôn,Tấm ép phía cố định, Thanh nối,Xi-lanh thủy lực,Xi-lanh phun dành cho trục vít- búa đập"

 Phễu (Hopper)
 Bể chứa nhựa được liên kết với xi lanh gia nhiệt để ép phun. Gần đây, chủ yếu sử dụng máy
nạp phễu (Hopper Load) – là thiết bị cấp nhựa tự động.

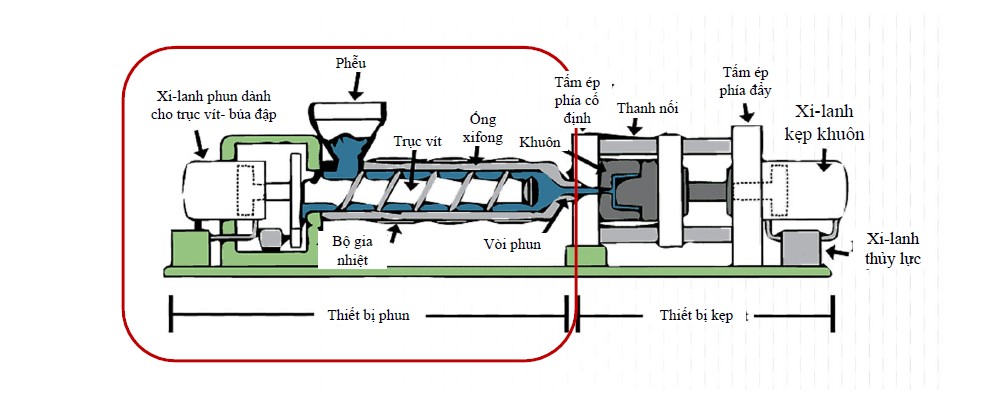

 Ram ép phun (Injection Ram)
 Truyền lực của xi lanh ép phun tới trục vít.
"Phễu,
Trục vít,Ống,xifong Khuôn,Bộ gia Vòi phunnhiệt,Thiết bị phun Thiết bị kẹp,Tấm ép phía đẩy,Xi-lanh kẹp khuôn,Tấm ép phía cố,định Thanh nối,Xi-lanh thủy lực, Xi-lanh phun dành cho trục vít- búa đập,Cấu tạo máy ép phun"

 Tấm ép phía cố định (Stationary Platen)
 Là tấm cố định dùng để gắn nữa khuôn cố định (nữa khuôn trên), và có một lỗ ở giữa để vòi
phun có thể tiếp xúc với bạc cuống phun. Các lỗ được gắn (hoặc rãnh chữ T) theo kích thước
của khuôn được bố trí đều.

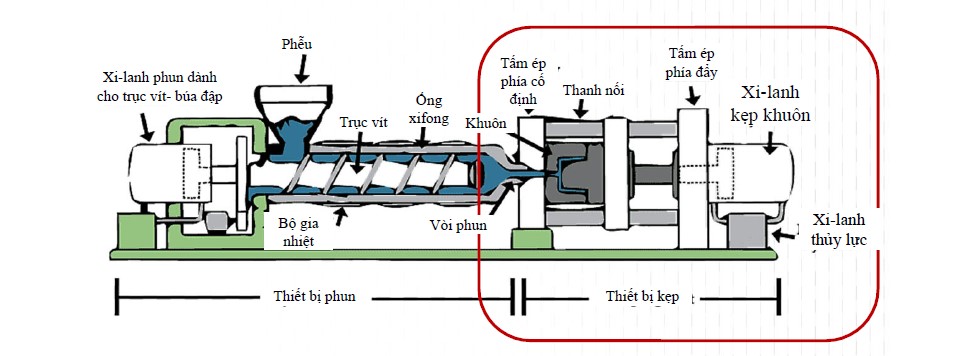

 Tấm ép phía đẩy (Moving Platen)
 Nằm đối diện với tấm ép phía cố định, và được bố trí sẵn các lỗ gắn trên khuôn. Được khoan lỗ ở giữa để thanh đẩy có thể đi qua để cho chốt đẩy (ty lói) hoạt động. Đối với máy ép phun kiểu bản lề, đòn khuỷu phục vụ đóng mở khuôn liên kết với tấm ép phía đẩy thông qua ụ đỡ.
"Phễu,Trục vít,Ống,xifong Khuôn,Bộ gia, Vòi phun nhiệt,Thiết bị phun Thiết bị kẹp,Tấm ép phía đẩy Xi-lanh,kẹp khuôn, Tấm ép phía cố định, Thanh nối, Xi-lanh thủy lực, Xi-lanh phun dành cho trục vít- búa đập.

 Xi lanh kẹp (Mold Clamping Cylinder)
 Tạo ra lực kẹp để khuôn không bị mở bởi áp suất ép phun và phụ trách hoạt động mở
và đóng tấm ép phía đẩy.
 Động cơ thủy lực
 Chạy bằng thủy lực và làm quay trục vít để có thể vận chuyển được nhựa.

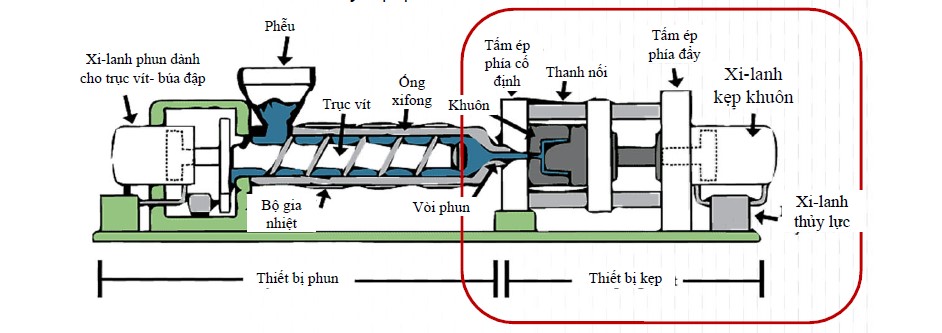

 Bơm thủy lực
 Đối với máy ép phun thủy lực, tất cả lực truyền động đều được tạo ra bởi thủy lực, vì vậy có thể coi nó là trái tim của máy ép phun.
