Cách gá kẹp dao tiện
Đăng bởi: Đinh Văn Chung |
21/09/2022
Các loại đồ gá trên máy tiện CNC giúp xác định vị trí của bản phôi so với các dụng cụ cắt để giữ chặt và đảm bảo độ chính xác khi gia công. Khi gia công trên các loại máy tiện CNC sẽ có nhiều phương pháp gá đặt khác nhau, bao gồm gá trên mũi tâm, trên mâm cặp, trên các ống kẹp và trên các cơ cấu gá đặt chuyên dùng. Vì vậy các loại đồ gá trên máy tiện rất đa dạng. Hãy cùng tìm hiểu về các cách gá kẹp dao tiện trong bài viết dưới đây nhé.

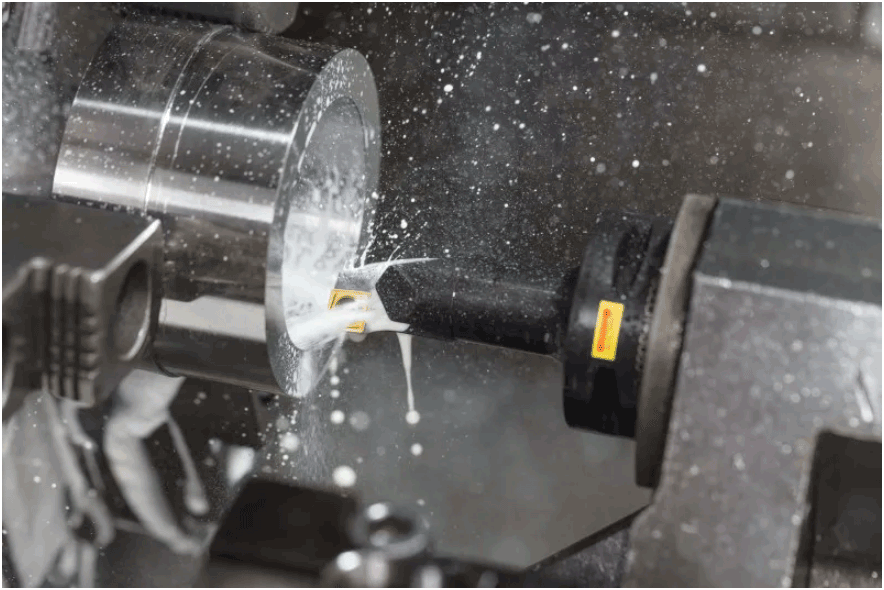

Cách gá kẹp dao tiện
Cách gá kẹp dao tiện
Tiện đạt chất lượng tốt phụ thuộc chủ yếu vào hệ thống dao và cách nó được sử dụng cùng với vật liệu được gia công. Do đó, chúng ta cần phải biết cách gá kẹp dao tiện tối ưu nhất.
Phần nhô ra của dao tiện:
Để gá kẹp dao tiện được tối ưu, chúng ta hãy sử dụng dao tiện có phần nhô ra càng ngắn càng tốt để tránh rung. Nếu có thể, chúng ta nên sử dụng trục chính phụ hoặc ụ động để được hỗ trợ.
Khi gia công với phần nhô ra dài, điều đặc biệt quan trọng là phải lắp cán dao chính xác, đảm bảo liên kết kẹp cán dao đủ lớn. Chiều dài đoạn kẹp khuyến nghị là 4 lần đường kính cán dao (D). Điều này sẽ đem đến việc thiết lập dao tiện ổn định.

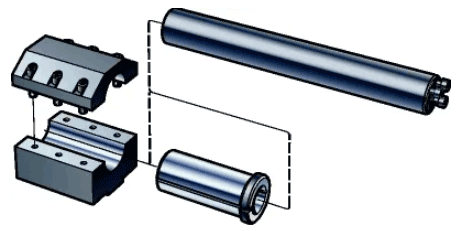

Chuôi cán dao tiện tròn và giá kẹp dao có thể được nối bằng các áo côn trụ (split sleeves). Các cán dao lớn và giá kẹp dao có thể được kẹp bằng hai ổ trục (hình vẽ).
Bảng khuyến cáo chiều dài phần nhô ra tối đa của dao tiện
Loại dao tiện |
Dao tiện thông dụng |
Dao tiện rãnh |
Dao tiện ren |
Cán dao tiện bằng thép |
4 x BD |
3 x BD |
3 x BD |
Cán dao tiện hợp kim (carbide) |
6 x BD |
5 x BD |
5 x BD |
Cán dao giảm trấn bằng thép |
7 x BD 10 x BD |
5 x BD |
5 x BD |
Cán dao giảm trấn bằng hợp kim |
14 x BD |
7 x BD |
7 x BD |
Để dao tiện hoạt động tốt nhất thì sự tiếp xúc kẹp, thiết kế và dung sai kích thước giữa dụng cụ, giá đỡ dao là những yếu tố quan trọng. Độ ổn định tốt nhất có được khi giá đỡ dao ôm kín hoàn toàn chuôi cán dao. Không nên sử dụng giá đỡ dạng thanh chữ V và giá đỡ hình trụ kẹp vít.
Giới thiệu về công ty TNHH công nghiệp và dịch vụ HTH
Cách gá kẹp dao tiện
Công ty TNHH công nghiệp và dịch vụ HTH là địa điểm cung cấp đa dạng các loại linh kiện cơ khí chế tạo. Bên cạnh đó, chúng tôi còn có bộ phận, kỹ thuật sẵn sàng hỗ trợ giải pháp chuyên sâu cho khách hàng về ngành cơ khí chế tạo. Khi mua khuôn dập lỗ tại HTH, quý khách hàng sẽ được:
-
Giới thiệu, tư vấn về những model khuôn dập lỗ phù hợp với nhu cầu và điều kiện tài chính.
-
Đảm bảo giá thành tốt nhất thị trường.
-
Cung cấp dịch vụ bảo hành, bảo dưỡng chuyên nghiệp với đội ngũ kỹ thuật viên đông đảo, tay nghề cao.
-
Phong cách phục vụ chuyên nghiệp từ đội ngũ nhân viên tư vấn nhiệt tình, hết lòng vì khách hàng.
Lời kết
Trên đây là mọi chia sẻ cơ bản về cách gá kẹp dao tiện. Mọi thông tin chi tiết vui lòng truy cập website https://cokhihth.com.vn/.
