CHỐT ĐẨY KHUÔN ÉP NHỰA LÀ GÌ?

Đăng bởi: Đinh Văn Chung | 04/02/2026

Trong ngành khuôn mẫu và ép phun nhựa, Chốt đẩy (tên tiếng Anh là Ejector Pin) là một linh kiện cơ khí không thể thiếu.

Nói một cách đơn giản, chốt đẩy giống như những "ngón tay" ẩn bên trong khuôn, có nhiệm vụ đẩy sản phẩm nhựa ra ngoài sau khi nó đã nguội và đông cứng.

Dưới đây là thông tin chi tiết về khái niệm, phân loại và vai trò của chốt đẩy:

1. Chốt đẩy là gì?

Chốt đẩy là một thanh kim loại (thường là thép hợp kim cứng), nằm trong hệ thống đẩy của khuôn.

Vị trí: Thường được bố trí ở phía khuôn động (Mobile side / Core side) – là phần khuôn di chuyển ra sau khi ép xong.
Nguyên lý hoạt động: Khi khuôn mở ra, hệ thống máy ép sẽ tác động lực vào tấm đẩy, đẩy các chốt này tiến về phía trước, tác động trực tiếp lên sản phẩm để tách sản phẩm rời khỏi lõi khuôn (Core).

2. Vai trò quan trọng

Tách sản phẩm: Đảm bảo sản phẩm rơi ra khỏi khuôn để chu kỳ ép mới có thể bắt đầu.
Đảm bảo chất lượng: Hệ thống chốt đẩy cần được thiết kế cân bằng lực để sản phẩm không bị biến dạng, cong vênh hoặc rách khi bị đẩy ra.
Thoát khí: Ở một số vị trí, khe hở cực nhỏ giữa chốt đẩy và lỗ chốt còn có tác dụng giúp thoát khí (air vent) trong quá trình nhựa nóng chảy điền đầy khuôn.

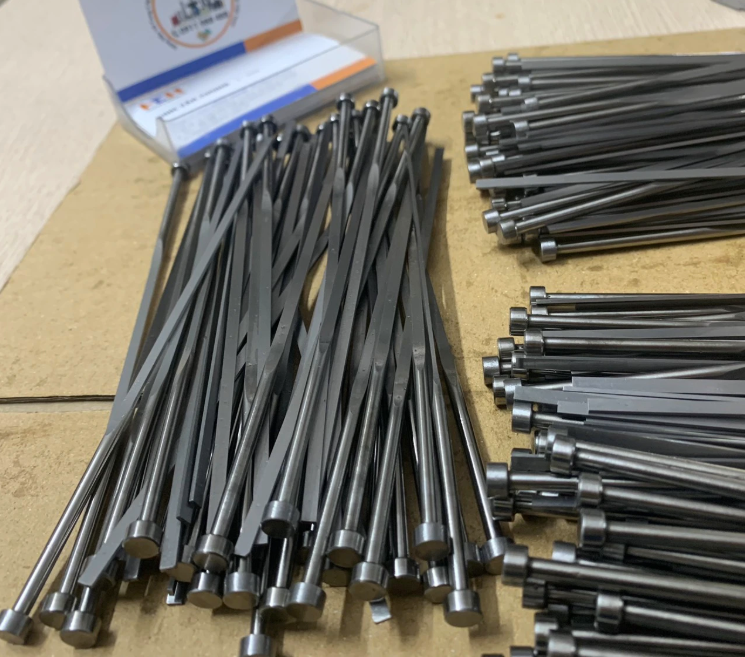

3. Các loại chốt đẩy phổ biến

Tùy vào hình dạng của sản phẩm nhựa, người thiết kế khuôn sẽ chọn loại chốt phù hợp:

Loại chốt	Đặc điểm & Ứng dụng
Chốt tròn (Round Pin)	Loại phổ biến nhất. Dễ gia công và lắp đặt. Dùng cho các vị trí phẳng hoặc bề mặt rộng.
Chốt dẹt (Blade Pin)	Có đầu hình chữ nhật mỏng. Dùng để đẩy tại các vị trí gân (rib) mỏng, hẹp mà chốt tròn không đặt vừa.
Chốt bậc (Stepped Pin)	Phần đầu nhỏ để tiếp xúc sản phẩm, phần thân lớn hơn để tăng độ cứng vững, tránh bị cong khi đẩy.
Chốt ống (Sleeve Ejector)	Dạng ống rỗng, bao quanh một ty định vị. Dùng để đẩy các chi tiết hình trụ tròn (như boss vít) để lực đẩy chia đều, không làm lõm bề mặt.

4. Yêu cầu kỹ thuật đối với chốt đẩy

Vì phải hoạt động liên tục trong môi trường nhiệt độ cao và ma sát lớn, chốt đẩy phải đáp ứng các tiêu chuẩn khắt khe:

Vật liệu: Thường làm bằng thép SKD61 hoặc tương đương.
Xử lý nhiệt: Cần được tôi cứng và thấm Nitơ (Nitriding) bề mặt để đạt độ cứng cao (thường khoảng 40-50 HRC bên trong, bề mặt có thể lên tới 60-70 HRC).
Độ bóng: Bề mặt chốt phải bóng để giảm ma sát, tránh làm trầy xước lỗ dẫn hướng và đảm bảo kín khít để nhựa không lọt vào (gây ra bavia).

5. Lưu ý về "Vết chốt đẩy" (Pin Mark)

Bạn có thể dễ dàng nhận ra vị trí của chốt đẩy trên các sản phẩm nhựa hàng ngày (như vỏ điều khiển tivi, đồ chơi, hộp nhựa...). Đó là những vòng tròn nhỏ hơi lõm hoặc sáng bóng trên bề mặt sản phẩm.
