Lò xo khuôn là gì? ứng dụng và vai trò của lò khuôn trong thiết kế khuôn mẫu là gì?

Lò xo khuôn SWB, SWH, SWM, SWL, SWF

Định nghĩa và vai trò:

• Lò xo khuôn (mold spring) là một loại lò xo đặc biệt được sử dụng rộng rãi trong các loại khuôn mẫu công nghiệp, chẳng hạn như khuôn ép nhựa, khuôn đúc kim loại, khuôn dập, và các thiết bị máy móc cơ khí khác.
• Vai trò chính của lò xo khuôn là tạo lực đẩy, nén, hoặc đàn hồi để hỗ trợ các cơ cấu chuyển động bên trong khuôn, đảm bảo quá trình sản xuất diễn ra trơn tru và chính xác. Ví dụ, trong khuôn ép nhựa, lò xo được dùng để đẩy sản phẩm ra khỏi khuôn sau khi ép xong.

Cấu tạo và nguyên lý hoạt động:

• Lò xo khuôn thường có cấu tạo đơn giản, bao gồm một thanh thép hình tròn hoặc vuông được uốn thành hình xoắn ốc.
• Nguyên lý hoạt động dựa trên tính đàn hồi của vật liệu. Khi ¹ chịu lực nén, lò xo sẽ tích trữ năng lượng và phản hồi một lực nén ngược lại để trở về độ dài ban đầu.

  Ứng dụng phổ biến:

• Khuôn ép nhựa: Đẩy sản phẩm ra khỏi khuôn, hồi vị các bộ phận trượt.
• Khuôn đúc kim loại: Nén và định hình kim loại nóng chảy trong khuôn.
• Khuôn dập: Tạo lực dập cho phôi kim loại.
• Các thiết bị máy móc cơ khí: Tạo lực đẩy, nén, hỗ trợ chuyển động của các bộ phận.

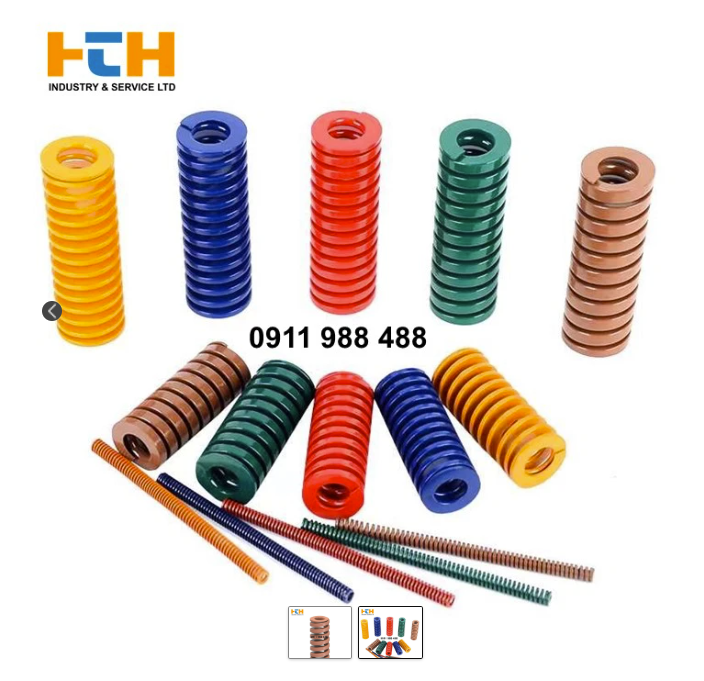

Phân loại theo màu sắc và khả năng chịu tải:

Để dễ dàng phân biệt và lựa chọn, lò xo khuôn thường được phân loại theo màu sắc, tương ứng với khả năng chịu tải khác nhau:

• Màu vàng (TF, DF, AF, SWF...): Tải trọng rất nhẹ hoặc nhẹ. Có thể nén tới 50% tổng chiều dài.
• Màu xanh dương (TL, DL, AL, SWL...): Tải trọng nhẹ.
• Màu đỏ (TM, DM, AM, SWM...): Tải trọng trung bình. Có thể nén tới 32% tổng chiều dài.
• Màu xanh lá cây (TH, DH, AH, SWH...): Tải trọng nặng. Có thể nén tới 24% tổng chiều dài.
• Màu nâu (TB, DB, AB, SWB...): Tải trọng rất nặng. Có thể nén tới 20% tổng chiều dài.

(Lưu ý: Ký hiệu màu có thể khác nhau tùy theo nhà sản xuất)

Lựa chọn và thiết kế:

• Việc lựa chọn lò xo khuôn phù hợp là rất quan trọng để đảm bảo hiệu quả sản xuất và tuổi thọ của khuôn.
• Khi thiết kế khuôn, cần tính toán lực cần thiết, hành trình di chuyển, và không gian lắp đặt để chọn loại lò xo có kích thước và khả năng chịu tải phù hợp.
• Đường kính lỗ chứa lò xo trong khuôn thường phải lớn hơn đường kính ngoài của lò xo khoảng 1-2mm và có độ sâu nhất định.

Một số lưu ý khi sử dụng lò xo khuôn:

• Lựa chọn lò xo có tải trọng phù hợp với ứng dụng.
• Đảm bảo lò xo được lắp đặt đúng cách và không bị cản trở trong quá trình hoạt động.
• Tránh nén lò xo vượt quá giới hạn cho phép để tránh làm hỏng lò xo.
• Kiểm tra và bảo dưỡng lò xo định kỳ để phát hiện và thay thế các lò xo bị hỏng.

Hy vọng những thông tin trên hữu ích cho bạn. Nếu bạn có bất kỳ câu hỏi cụ thể nào về lò xo khuôn, đừng ngần ngại hỏi Cơ khí HTH nhé!
