TÌM HIỂU CÁC LOẠI DÂY CẮT EDM CHO MÁY CẮT DÂY CNC

Thẻ mô tả: DÂY CẮT EDM là gì? Cách lựa chọn dây cắt trong gia công cơ khí và lựa chọn loại dây cắt nào để phù hợp với các loại máy cắt của mình để đảm bảo chất lượng sản phẩm và hiệu quả kinh tế? Bài viết này Cơ khí HTH sẽ giới thiệu thông tin chi tiết đến bạn, hãy tìm hiểu nhé..

1/ Dây đồng đỏ (edm copper wire): là loại dây điện cực từng được dùng đầu tiên cho máy cắt dây EDM. Là nguyên liệu dễ kiếm và khả năng dẫn điện cao khiến dây đồng đỏ tinh luyện trở thành loại điện cực lý tưởng vào thời điểm đó. Tuy nhiên, với sự phát triển của công nghệ cắt dây có bộ phát điện công suất ngày một lớn, điện cực dây đồng đỏ bộc lộ sự hạn chế về tốc độ cắt và lực căng dây (34,000-60,000psi). Dây đồng đỏ hiện nay hầu như không được khuyến cáo sử dụng cho máy cắt dây EDM.

2/ Dây đồng thau (edm brass wire): là loại dây đồng điện cực sử dụng cho máy cắt dây phổ biến nhất hiện nay . Dây đồng bao gồm hợp kim đồng(Cu) và kẽm (Zn). Tỷ lệ hợp kim Cu/Zn phổ thông của dây đồng thau  điện cực là 63/37 (Mỹ và Châu Âu) hoặc 65/35 (Châu Á).
Kẽm là vật liệu có điểm nóng chảy/hóa hơi thấp hơn nên là vật liệu điện cực tốt hơn đồng đỏ. Dây có càng nhiểu kẽm trên bề mặt thì giúp tốc độ cắt sẽ càng cao. Tuy nhiên khi tỷ lệ kẽm đạt đến 40% sẽ gây khó khăn cho quá trình sản xuất rút kéo dây.

Lực căng dây của dây đồng thau trong khoảng 54,000-173,000psi, phụ thuộc vào tỷ lệ hợp kim và động cứng (temper) vật liệu.

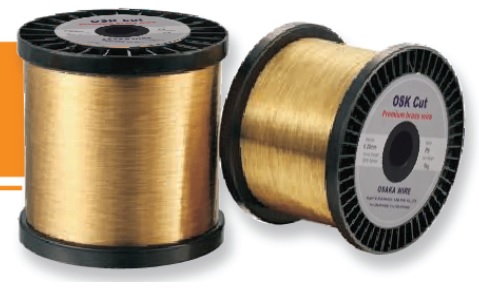

EDM đồng thau

Dây đồng thau thường có mầu vàng sáng. Nếu mầu dây bị tối, mầu không đồng đều là dây có dấu hiệu bị ôxi hóa, hoặc bị bụi bẩn.

Dây đồng thau được sự dụng hầu hết trên các loại máy đời mới, và là loại dây cắt hiệu quả với các phôi thép.

Dây đồng thau điện cực thường có độ cứng/kéo dãn (elongation) từ <2% đến trên 30%.Dây có độ kéo dãn % thấp sẽ tốt cho việc xỏ dây tự động tuy nhiện lại hạn chế cho quá trình cắt côn.Và ngược lại dây có độ giãn dài cao có thể cắt côn tới 45 độ nhưng xỏ dây sẽ gặp nhiều khó khăn.

2.Dây đồng phủ kẽm (edm zint coated wire): là loại dây có lõi đồng đỏ hoặc đồng thau, được phủ bên ngoài một lớp kẽm dầy 2-3 micron. Dây phủ kẽm được sản xuất theo phương pháp mạ tĩnh điện, sẽ có độ đồng nhất của bề mặt và đồng đều của lớp phủ cao; hoặc cũng có thể được phủ theo phương pháp mạ nhúng nóng (hot dipping) với giá thành thấp hơn; đây là phương pháp phủ nhanh hơn nhưng kém chính xác hơn.

Dây phủ kẽm có lực căng dây 61,000-130,000psi ; được phủ kẽm hoặc kẽm ôxít tùy theo ứng dụng. Dây phủ kẽm tinh khiết có mâu bạc sáng, trong khi phủ kẽm ôxít có mầu xám đậm. So với dây đồng thau, dây phủ kẽm có tốc độ cắt nhanh hơn và khả năng đứt dây thấp hơn.

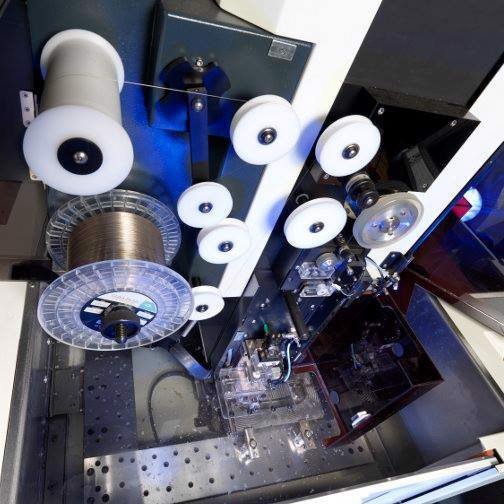

EDM phủ kẽm

Do vậy với các ứng dụng cần đẩy nhanh tốc độ cắt (thô hoặc tinh) thì có thể sử dụng dây phủ kẽm. Dây phủ kẽm còn giúp mang lại chất lượng độ bóng bề chi tiết gia công cao, đặc biệt cho các vật liệu carbide và PCB.

4/ Dây phủ công nghệ khuếch tán (diffusion-annealed coated wire):

Trong khi dây phủ kẽm về lý thuyết giúp mang lại tốc độ cắt tốt hơn, tuy nhiên điểm hạn chế của lớp kẽm bên ngoài là nhiệt độ nóng chảy thấp và nó chỉ được “dính” trên bề mặt của lõi dây; nên trong quá trình phóng tia lửa điện; lớp kẽm nhanh chóng bị thổi bay trước khi phát huy hết hiệu quả.

Do vậy, để giải quyết bài toán vừa đảm bảo được lớp phủ giàu kẽm, vừa nâng cao được nhiệt độ nóng chảy, giúp lớp phủ kết dính vào lõi dây, các nhà sản xuất dây sử dụng các lớp phủ bằng hợp kim đồng thau hàm lượng kẽm cao là đồng thau  beta (Cu50Zn50) hoặc lớp phủ đồng thau Gamma (Cu35Zn65); kết hợp cùng quá trình xử lý ủ (ram) khuếch tán. Trong quá trình xử lý này, các nguyên tử kẽm Zn bên ngoài vỏ; các nguyên tử đồng Cu từ lõi được khuếch tán vào nhau; tạo thành 1 lớp phủ hợp kim đồng kẽm với hàm lượng kẽm cao, nhiệt độ nóng chảy cao và kết dính vào phần lõi.

Dây cắt với lớp phủ Gamma có thể đạt tốc cắt cao hơn tới 35% so với dây đồng thau thông thường và hơn 15% so với dây phủ kẽm.

Dây phủ khuếch tán có màu vàng nâu hoặc nâu, được sử dụng cho các ứng dụng cắt phôi cao, gia công khối lớn hoặc gia công với điều kiện xối (flushing) hạn chế. Loại dây này cũng được dùng để cắt các vật liệu thép dụng cụ, nhôm hoặc graphite.

6/ Dây molipdebnum: Là loại dây rất khỏe với lực căng dây trên 275,000psi. Nhưng do đây là loại vật liệu điện cực khá kém chất lượng, bởi có nhiệt độ nóng chẩy /hóa hơi cao 2,625°C và 5,560°C.

Loại dây này thường được sử dụng với đường kính nhỏ (0.006-0.004”) hoặc rất nhỏ (<0.004”) để cắt các mẫu đòi hỏi có mạch cắt nhỏ. Nhờ có lực căng lớn, nên dây moly có khả năng cắt các mặt thẳng cực tốt và giảm đáng kể việc đứt dây so với dây đồng thông thường.

Trong một số ứng dụng đặc biệt trong y tế và quân sự, không được phép dính bẩn đồng hoặc kẽm vào bề mặt cắt, người ta sẽ không thể sử dụng các loại điện cực đồng mà thay vào đó là dây moly hoặc tungsten.

Dây moly có các hạn chế là chi phí cao, khả năng xỏ dây kém và tốc độ cắt thấp.

7/ Dây lõi thép: Là loại dây cắt có lõi bằng sợi thép carbon có độ cứng cao và được phủ một lớp đồng thau giàu kẽm, nhằm mang đến một giải pháp cắt chất lượng cao. Dây lõi thép với đường kinh nhỏ (.001”-.004”), có lực căng dây 290,000psi, cao hơn dây moly, nhưng lại các đặc tính cắt tốt hơn. Dây lõi thép đường kinh lớn hơn (.006”-.012”) có lực căng dây trong khoảng 116,000-145,000psi. Dây lói thép là một lựa chọn khi phải cắt các chi tiết rất dầy, đòi hỏi độ thẳng cao và trong điều kiện xối flushing kém.

8/ Dây tungsten: có nhiệt độ nóng chảy và hóa hơi 3410°C và 5930°C; cao hơn dây moly; dây tungsten có hiệu suất cắt thấp so với các loại điện cực dây tuy nhiên trong một số trường hợp khó thì đây lại là giải pháp tốt nhất. Thường có đường kinh nhỏ (.001”-.002”),dây tungsten có lực căng dây cao nhất, cho phép cắt các đường rất mảnh, và mặt cắt thẳng. Dây tungsten thường được dùng cho các ứng dụng cắt sản phẩm không được dính đồng hoặc kẽm.



Mong rằng bài viết Dây cắt EDM?  thông dụng của Cơ khí HTH có thể cung cấp được những thông tin hữu ích cho các bạn. Hãy xem thêm nhiều thông tin cực kỳ bổ ích khác cũng như các sản phẩm cơ khí, dịch vụ có liên quan đến ngành cơ khí, đừng ngại ngần mà hãy gọi ngay vào số điện thoại của Cơ khí HTH 0911988488 hoặc nhấn ngay vào website của chúng tôi: https://cokhihth.com.vn/.
