Lưu ý khi tiện rãnh ngoài

Lưu ý khi tiện rãnh ngoài

Đăng bởi: Đinh Văn Chung   |   16/09/2022

Tiện rãnh ngoài là một trong những công đoạn được nhiều người biết đến và phổ biến nhất. Tuy nhiên, để tiện rãnh ngoài được hiệu suất và chính xác nhất, các thợ gia công cần phải biết những lưu ý khi tiện rãnh ngoài. Vậy cùng cokhihth.com.vn tìm hiểu trong bài viết dưới đây để biết thêm chi tiết về những lưu ý này nhé.

Tiện rãnh ngoài là như thế nào?

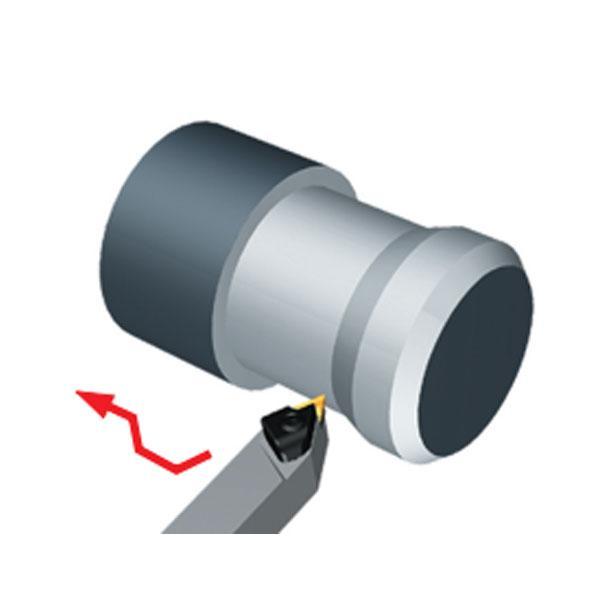

Trước khi tìm hiểu những lưu ý khi tiện rãnh ngoài, cùng tìm hiểu tiện rãnh ngoài là gì. Tiện rãnh ngoài là hoạt động tiện đường kính mặt ngoài của phôi. Vì tiện mặt ngoài là một trong những quy trình được biết đến nhiều nhất và được sử dụng thường xuyên nhất, các yêu cầu về kiểm soát phoi, độ tin cậy gia công và chất lượng sản phẩm là rất cao. Các ứng dụng tiện cơ bản là tiện thẳng dọc trục (1 - longitudinal turning)), tiện dạng cong (2 - profile turning) và tiện mặt đầu (3 - face turning).

Những lưu ý khi tiện rãnh ngoài là như thế nào?

Những lưu ý khi tiện rãnh ngoài là như thế nào?

Những lưu ý khi tiện rãnh ngoài

Dưới đây là những lưu ý khi tiện rãnh ngoài mà bạn cần biết:

1. Tiện thẳng dọc trục

Trong tiện thẳng dọc trục, chuyển động tiến dao của dao dọc theo trục của phôi. Nghĩa là, đường kính bộ phận được giảm xuống một đường kính nhỏ hơn. Đây là thao tác quay phổ biến nhất trong tiện thẳng dọc trục.

Mũi dao trong tiện thẳng dọc trục

Mũi dao trong tiện thẳng dọc trục

Khi chọn dụng cụ tiện để tiện dọc, trước tiên bạn cần chọn loại kẹp chèn tiện cho giá đỡ dao tiện. Chúng được xác định bởi kiểu gia công và kích thước của phôi. Gia công thô các phôi lớn có các yêu cầu khác nhau đáng kể so với gia công các chi tiết nhỏ.

Lưu ý khi tiện rãnh ngoài trong ứng dụng tiện thằng dọc trục là lựa chọn được góc mũi chíp tiện lớn nhất và phù hợp cả về độ bền lẫn chi phí. Trong đó cần điều chỉnh hướng tiếp xúc và cán dao sao cho chuyên nghiệp nhất.

2. Tiện biên dạng cong

Khi tiện biên dạng, đường cắt phụ thuộc vào độ sâu cắt, tiến dao và tốc độ cắt. Các dụng cụ tiện được sử dụng để tiện biên dạng có thể chịu sự thay đổi lớn về ứng suất và độ sâu của vết cắt do các hướng gia công khác nhau cùng với sự thay đổi đường kính. Một trong những đặc tính quan trọng nhất của dụng cụ tiện biên là khả năng chạm vào biên dạng đang được gia công.

Lưu ý khi tiện rãnh ngoài trong tiện biên dạng cong chính là chọn chíp tiện có đỉnh góc thường là 35° (chíp tiện V) và 55° (chíp tiện D). Sau đó là lưu ý đến góc tiếp xúc và cán dao phù hợp nhất.

3. Dao tiện mặt đầu

Những lưu ý khi tiện rãnh ngoài trong ứng dụng dao tiện mặt đầu chính là dụng cụ cắt mặt phôi hướng tâm về phía tâm. Lực cắt hướng tâm cao, có thể dẫn đến lệch phôi và có thể rung. Chính vì vậy cần chú trọng trong hướng dạng chíp tiện mặt đầu, chú ý tính linh hoạt cần thiết cho phôi. Sau đó chính là hướng tiếp xúc và cán dao để hiệu quả.

Lưu ý khi tiện rãnh ngoài trong ứng dụng dao tiện mặt đầu

Lưu ý khi tiện rãnh ngoài trong ứng dụng dao tiện mặt đầu

Lời kết

Trên đây là bài viết được cokhihth.com.vn tổng hợp. Hy vọng sẽ gửi tới các bạn những thông tin bổ ích nhất về các lưu ý khi tiện rãnh ngoài. Nếu cần thêm thông tin chi tiết hãy liên hệ tới cokhihth.com.vn để được tư vấn cụ thể.
