Quy trình thiết kế khuôn dập liên hoàn

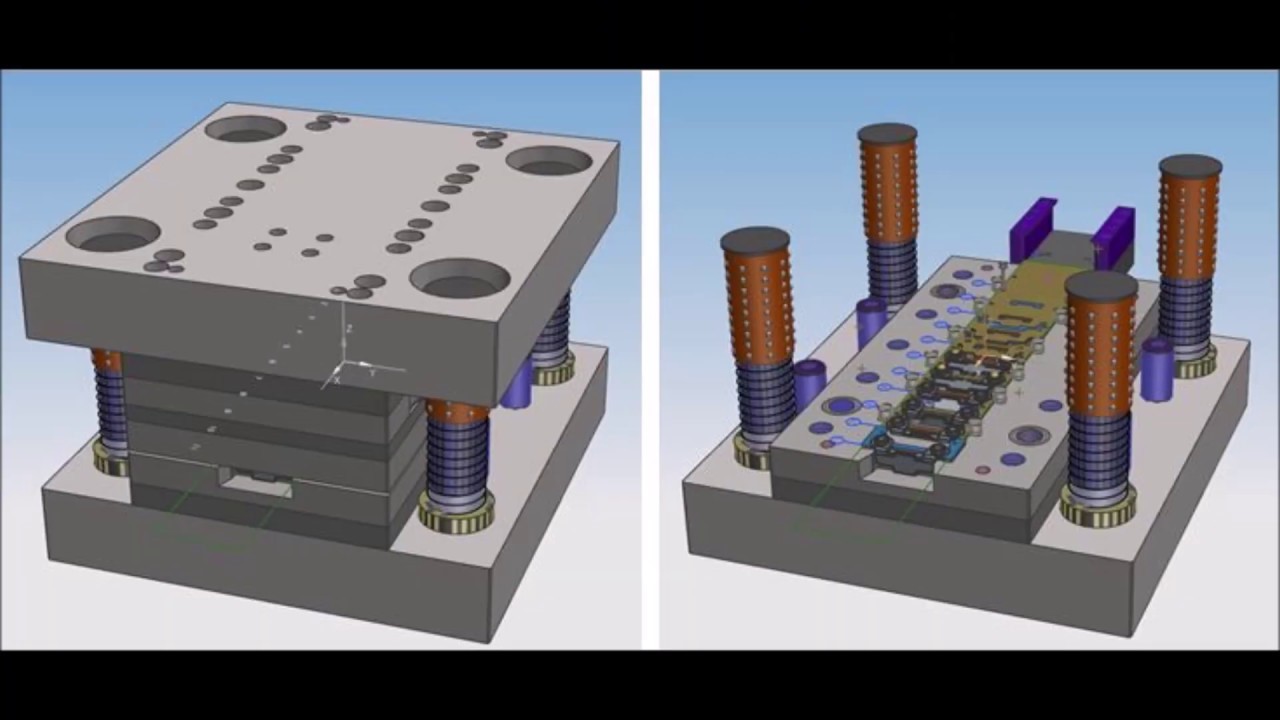

Quy trình thiết kế khuôn dập liên hoàn

Đăng bởi: Đinh Văn Chung   |   24/08/2022



Quy trình thiết kế khuôn dập liên hoàn là một quy trình quan trọng bạn cần biết nhằm tối ưu mang lại hiệu quả tối đa trong ngành công nghệ cơ khí. Cùng tìm hiểu quy trình thiết kế khuôn dập liên hoàn trong bài viết dưới đây.

Tổng quan về khuôn dập liên hoàn

Tổng quan về khuôn dập liên hoàn

Tổng quan về khuôn dập liên hoàn

Công nghệ dập ép là quy trình sản xuất sử dụng khuôn dập liên hoàn cùng các thiết bị hỗ trợ để tạo ra sản phẩm từ thép tấm, các sản phẩm được sản xuất bao gồm các sản phẩm cơ khí khác nhau để dùng trong các ứng dụng khác nhau. Khuôn dập liên hoàn có cấu tạo khá phức tạp bao gồm rất nhiều chi tiết được thiết kế với nhau. Các chi tiết này gắn kết với nhau đảm bảo sao cho quá trình dập sản phẩm được diễn ra thuận lợi. Quy trình thiết kế khuôn dập liên hoàn đảm bảo đem lại hiệu quả tối ưu.

Quy trình thiết kế khuôn dập liên hoàn

Quy trình thiết kế khuôn dập liên hoàn

Quy trình thiết kế khuôn dập liên hoàn

Dưới đây là quy trình thiết kế khuôn dập liên hoàn bạn có thể tham khảo:

Bước 1: Nhập file kim loại tấm 3D từ phần mềm NX hoặc từ một phần mềm 3D nào khác bất kì.

Bước 2: Chuẩn bị cho các công đoạn trung gian bằng lệnh Analyze Formability-One Step cho các vùng biến dạng tự do phức tạp.

Bước 3: Tạo một dự án khuôn dập liên hợp - PDW project với lệnh Initialize Project để tạo khuôn dập cho chi tiết này, đặt tên cho nó và gắn vật liệu.

Bước 4: Sau khi thực hiện xong các bước trên cần tạo phần bố trí phôi.

Bước 5: Sau đó thiết kế scraps.

Bước 6: Tạo bố trí dải bằng lệnh Strip Layout để xác định số trạm và chọn phần cần loại bỏ tại mỗi trạm.

Bước 7: Thêm một tấm khuôn từ việc dùng lệnh Die Base để thiết kế và thêm tấm khuôn nhằm giữ dải tấm.

Bước 8: Thiết kế phần chày cắt và phần Insert.

Bước 9: Thiết kế các cụm chày và cối để uốn, dập và cắt lỗ đạt hiệu quả.

Bước 10: Thêm thành phần phụ vào chày và cối.

Bước 11: Thêm những chi tiết tiêu chuẩn.

Bước 12: Thiết kế các rãnh relief bằng Relief Design để tạo các khối để cắt hốc và lỗ trên tấm khuôn và dải.

Bước 13: Cắt hốc bằng lệnh Pocket Design, khoảng cách trên khuôn là vị trí các thành phần tiêu chuẩn được gắn vào.

Bước 14: Sau khi thực hiện xong các bước trên cần lên bản vẽ chi tiết.

Bước 15: Tiến hành tổng kiểm tra tĩnh và động khi khuôn làm việc.

Để đảm bảo mua được các thiết bị khuôn dập liên hoàn chất lượng tốt nhất, hãy liên hệ ngay HTH – đơn vị uy tín chất lượng hàng đầu bạn không nên bỏ qua.

Lời kết

Trên đây là quy trình thiết kế khuôn dập liên hoàn bạn có thể tham khảo cũng như để đảm bảo mua được thiết bị chất lượng nhất hãy liên hệ HTH ngay hôm nay.
