Tất tần tật về gá kẹp phôi máy tiện

Tất tần tật về gá kẹp phôi máy tiện

Đăng bởi: Đinh Văn Chung   |   28/09/2022

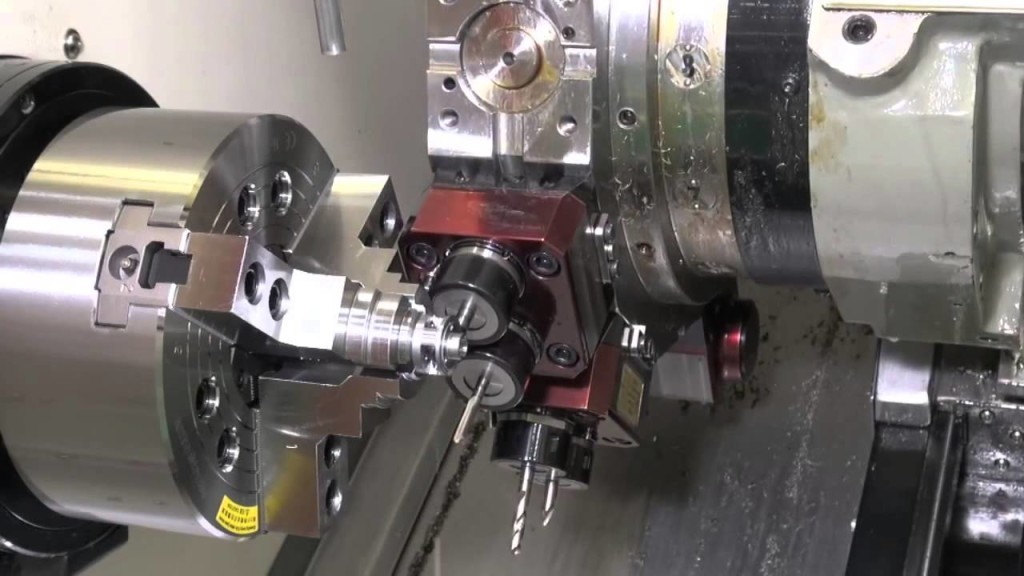

Từ lâu gá kẹp phôi máy tiện dường như đã vô cùng quen thuộc đối với bất kì người thợ cơ khí nào. Theo đó, đồ gá gia công trên máy tiện có nhiều phương pháp gá đặt khác nhau như: gá trên mâm cập, gá trên các mũi tâm, gá trên các loại trục gá, gá trên các loại ống kẹp đàn hồi và gá trên các đồ gá chuyên dùng. Vậy sau đây mời bạn cùng Cơ khí HTH chúng tôi tìm hiểu tất tần tật về gá kẹp phôi máy tiện nhé!

Gá kẹp phôi máy tiện

Gá kẹp phôi máy tiện

Những loại đồ gá kẹp phôi máy tiện điển hình hiện nay

Dưới đây là những loại gá kẹp phôi máy tiện điển hình đang được dùng phổ biến hiện nay:

Trục gá cứng hình trụ

Trục gá cứng hình trụ gia công đường kính Ø350 của cánh bơm. Chi tiết gia công được định vị trên trục gá và được kẹp chặt bằng đai ốc. Trục gá cùng chi tiết gia công được gá trên hai mũi tâm để truyền momen xoắn dùng cặp tốc.

Trục gá đàn hồi

Trục gá đàn hồi để định vị và kẹp chặt chi tiết. Chi tiết gia công được định vị trên trục gá đàn hồi (theo mặt trụ trong) và mặt gờ của thân trục gá

Trục gá với lò xo đĩa

Trục gá với lò xo đĩa được dùng để định vị và kẹp chặt chi tiết theo mặt trụ trong. Trục gá gồm: thân, vòng chặn, lò xo đĩa, ống kẹp và vít. Khi xiết vít, ống kẹp làm biến dạng các lò xo đĩa theo phương hướng kính để kẹp chặt chi tiết. Thân được lắp vào lỗ côn của trục chính và được kẹp chặt bằng đòn rút ở phía sau trục chính. Ngoài ra còn có cả trục gá tự kẹp chặt bằng một con lăn và trục gá tự kẹp chặt bằng ba con lăn.

Đồ gá tiện mặt đầu và lỗ

Chi tiết gia công được định vị trên phiến tỳ tròn và phần trụ của trục gá.

Đồ gá tiện lỗ ở mặt đầu

Đặc điểm của đồ gá tiện lỗ ở mặt đầu là tâm lỗ được gia công không trùng với tâm lỗ của lỗ định vị chính. Chi tiết gia công được định vị trên phiến tỳ tròn, chốt trụ và chốt tỳ chống xoay, kẹp chặt chi tiết được thực hiện bằng hai mỏ kẹp

Đồ gá tiện mặt cầu lõm

Chi tiết gia công được gá trên mâm cặp 3 chấu của máy tiện. Thân đồ gá được lắp trong ụ động của máy. Bánh răng ăn khớp với thanh răng 1. Đuôi 5 của thanh răng cùng với đài gá dao được gá trên đế 6. Khi đài gá dao, đế và đuôi thanh răng dịch chuyển về phía sau (vuông góc với tâm trục chính), thanh răng 1 làm cho bánh răng 2 quay theo chiều kim đồng hồ cùng với dao 4 để tạo ra mặt cầu có bán kính chọn trước.

Phụ kiện đồ gá cao cấp

Phụ kiện đồ gá cao cấp

Nên mua phụ kiện đồ gá ở đâu?

Công ty TNHH Công nghiệp và dịch vụ HTH là đơn vị chuyên cung cấp các sản phẩm cơ khí chất lượng đảm bảo, đáng tin cậy với giá phải chăng cho mọi khách hàng. Trong đó chúng tôi có phân phối đa dạng phụ kiện đồ gá kẹp phôi máy tiện mà bạn không cần phải tìm kiếm đâu xa. Liên hệ ngay với chúng tôi qua website: cokhihth.com.vn để được hỗ trợ sớm nhất nhé!
