Phần 3: khuôn dập kim loại-Các phương pháp gia công khuôn và tổng hợp các loại khuôn

Giới thiệu về gia công khuôn:

Mặc dù khuôn mẫu được sử dụng để sản xuất hàng loạt, nhưng có rất nhiều khuôn "số lượng ít, hỗn hợp cao" được thiết kế đặc biệt cho từng sản phẩm, và hầu hết việc sản xuất được thực hiện bởi các nhà sản xuất và chế tạo khuôn vừa và nhỏ trong nước.

Vì độ chính xác gia công của khuôn ảnh hưởng rất nhiều đến chất lượng của "sản phẩm công nghiệp", nên yêu cầu độ chính xác gia công cao hơn so với gia công các bộ phận chung.

“Vì khuôn mẫu là nguyên mẫu của tất cả các sản phẩm, nên việc sản xuất khuôn mẫu đòi hỏi gia công các bộ phận có độ chính xác cao và kỹ năng và kiến ​​thức kỹ thuật cao để lắp ráp chúng.”

Công nghệ cao và độ chính xác được yêu cầu để xử lý khuôn đặt hàng micromet.

Ngoài ra, sau khi làm nguội khuôn (xử lý nhiệt để làm cứng kim loại) và xử lý / phủ bề mặt , rất khó để thực hiện các sửa đổi hoặc điều chỉnh bổ sung, vì vậy điều quan trọng là phải thiết kế có xem xét đến sự thay đổi mẫu mã của các sản phẩm công nghiệp.

Mô phỏng khuôn sử dụng CAD / CAM và công nghệ phân tích bằng CAE là không thể thiếu và được sử dụng nhiều trong thiết kế khuôn .

Khuôn thử và sửa chữa

Khuôn sau khi gia công được đặt trong máy ép , và việc kiểm tra gia công (dùng thử) được thực hiện dựa trên phôi thực tế.Dựa trên kết quả thử nghiệm, sự ăn khớp giữa khuôn trên và khuôn dưới được điều chỉnh và hiệu chỉnh bằng cách đánh bóng bởi người vận hành hoặc đánh bóng bằng máy.

Xử lý khuôn bằng cách cắt

Hầu hết các khuôn được gia công bằng máy công cụ NC như các trung tâm gia công . Quá trình mài và đánh bóng được thực hiện bằng " máy 5 trục " để gia công 3D phức tạp và " máy mài NC " để hoàn thiện .

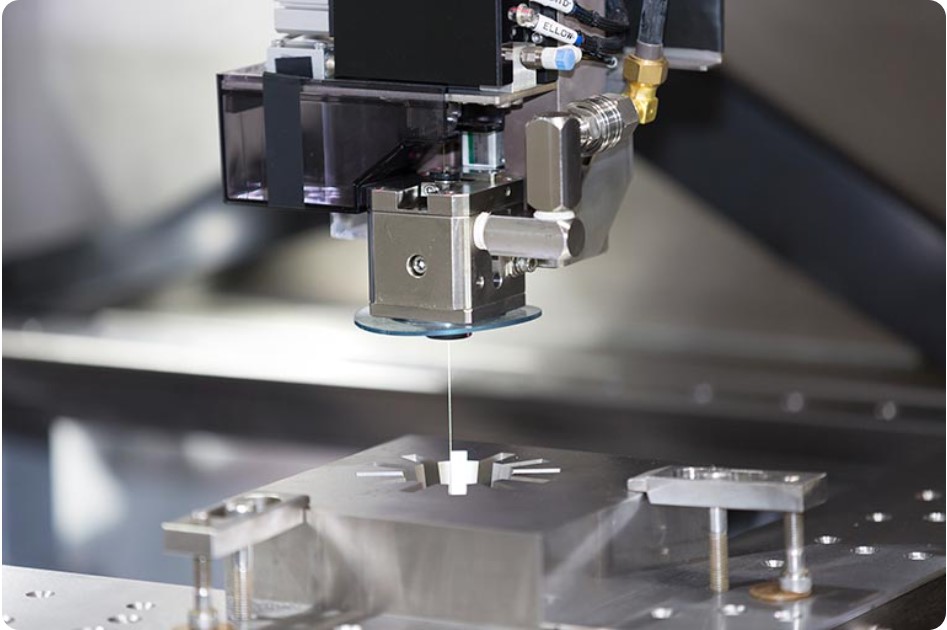

Gia công khuôn bằng gia công phóng điện

Gia công khuôn bằng phương pháp gia công phóng điện

Các kỹ thuật gia công phóng điện (EDM) như "máy phóng điện dập chìm" và "cắt dây" được sử dụng để gia công khuôn chính xác hơn và gia công khuôn dập tắt nhiệt.

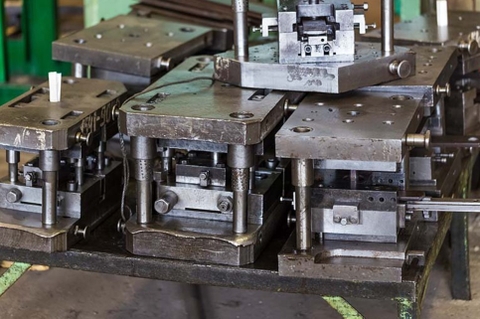

Các loại khuôn

Có nhiều loại khuôn khác nhau tùy thuộc vào ứng dụng như làm việc ép và ép phun, và các quá trình như " uốn " và " tạo đường ".

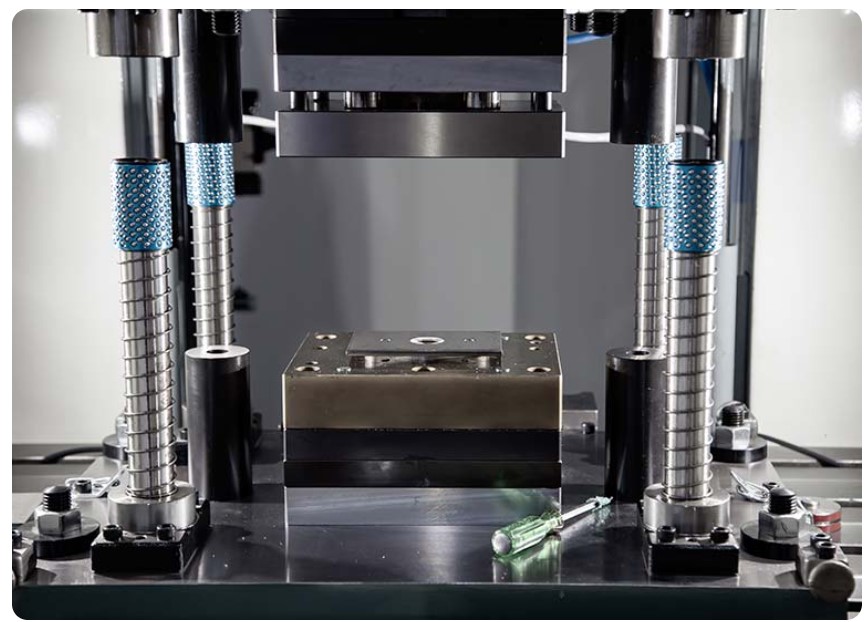

Khuôn dập kim loại

"Khuôn dập" là loại khuôn phổ biến nhất được sử dụng trong các máy ép và máy rèn .

Từ các bộ phận chính xác như ô tô đến các thiết bị cần thiết hàng ngày như đồ gia dụng, những khuôn dập này là không thể thiếu để "sản xuất hàng loạt các sản phẩm công nghiệp" và được đúc thành thành phẩm thông qua một số khuôn dập.

Sử dụng loại một chạm và QDC (hệ thống thay khuôn tự động) để thay khuôn trong máy ép .

Bằng cách sử dụng QDC, có thể rút ngắn việc thiết lập khuôn và tự động vận hành trong thời gian dài.

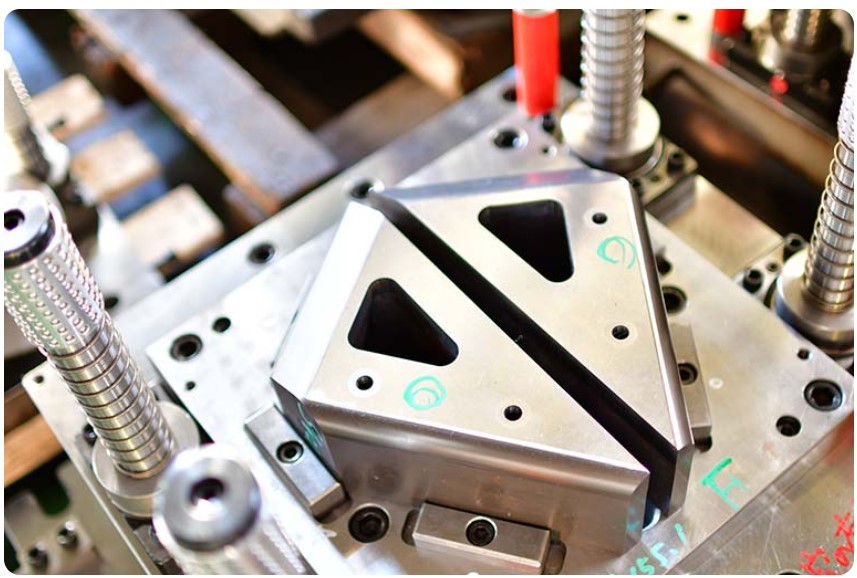

Khuôn đa năng (khuôn ép đột)

"Khuôn đa năng" là khuôn ép được sử dụng trong quá trình xử lý một lần (ép một lần).

Người vận hành đặt vật liệu tấm ở "loại đơn giản" và thực hiện một quá trình (đục, đột, uốn, v.v.) bằng một lần nhấn.

Các bộ phận ép sẽ được người thao tác chuyển sản phẩm sang quy trình tiếp theo.

Đây là hình thức cơ bản của khuôn dập, và nhiều khuôn dập đơn được yêu cầu để tạo khuôn cho các sản phẩm công nghiệp.

Tùy theo mục đích được chia nhỏ theo chức năng như "loại dập tạo hình", "loại đột lỗ" và "loại uốn".

Loại này mỗi chu trình dập khuôn chỉ làm một công việc, và mỗi công việc lại là một khuôn khác nhau.

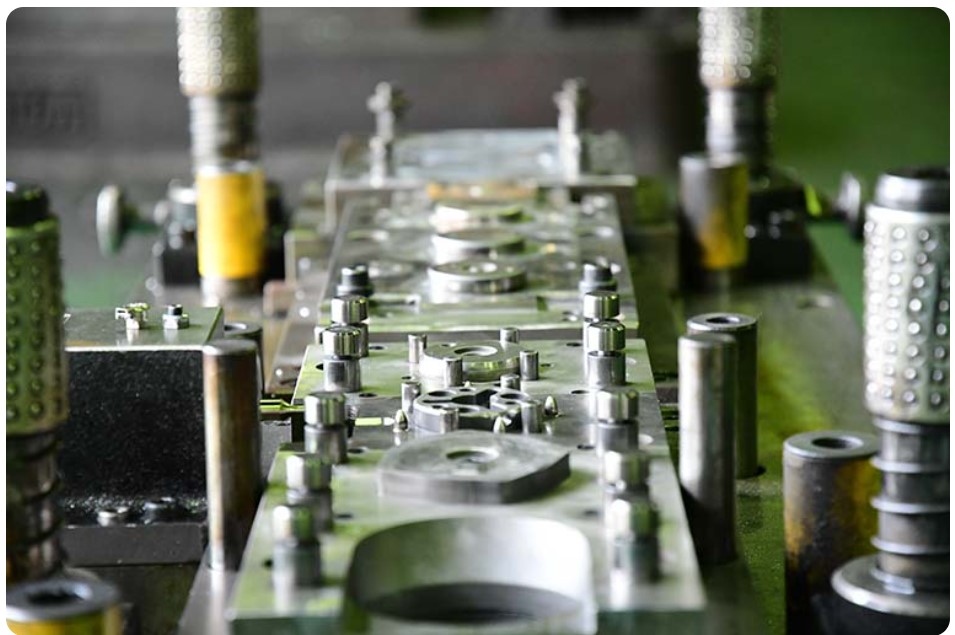

Khuôn tổng hợp (khuôn dập liên hoàn)

"Loại tổng hợp" là khuôn dập được sử dụng trong quá trình xử lý một lần (máy ép một lần), giống như loại máy chuyên dụng .

Không giống như loại đa năng theo mục đích, mà nhiều quá trình (kéo / kéo / đục lỗ / uốn, v.v.) có thể được thực hiện cùng một lúc chỉ với một lần dập.

Mặc dù có những hạn chế như cấu trúc khuôn trở nên phức tạp và độ bền trở nên yếu hơn, nhưng có thể giảm giờ công bằng cách kết hợp hai hoặc ba quy trình thành một.

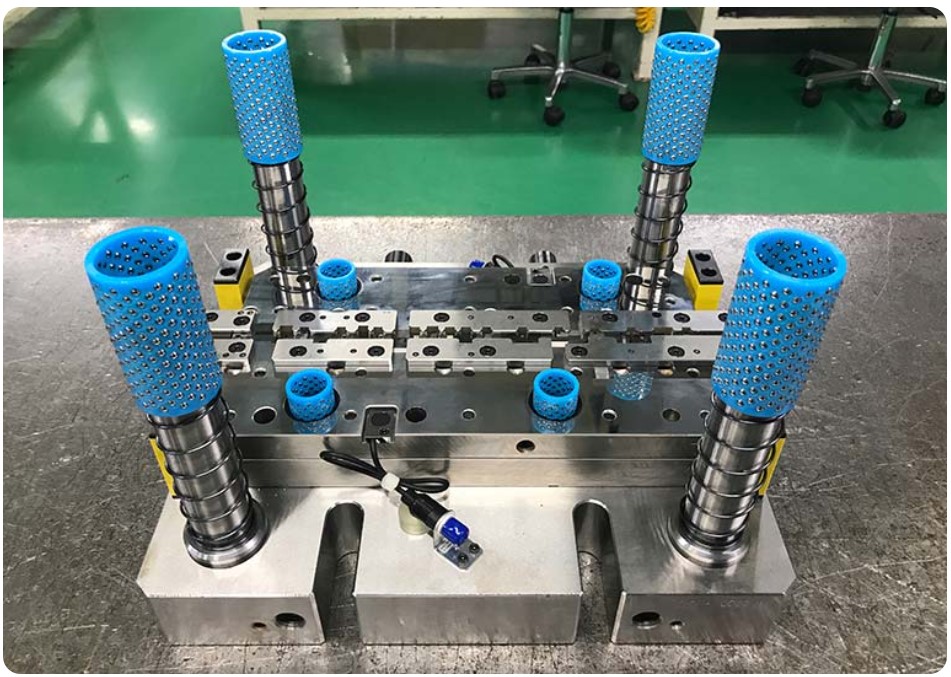

Khuôn dập lũy tiến (nhấn dần dần tới khi thành phẩm)

"Khuôn dập lũy tiến" là khuôn dập được sử dụng trong quá trình xử lý lũy tiến .

Nhiều khuôn (nhiều công đoạn gia công) được kết hợp vào một khuôn và vật liệu cuộn được nạp tự động ở các góc bằng nhau và được ép theo thứ tự.

Đây là sản phẩm có năng suất cao nhất trong số tất cả các khuôn ép và có thể được đúc thành sản phẩm hoàn chỉnh với một khuôn.

Vì cơ chế như chức năng điều chỉnh bước tiến và các bộ phận định vị / giá đỡ (chốt hoa tiêu) rất phức tạp, nên cần phải có công nghệ và bí quyết tiên tiến để sản xuất khuôn.

Khuôn chuyển (nhấn chuyển)

"Khuôn chuyển" là các khuôn ép được sử dụng trong quá trình chuyển giao .

Đây là dòng sản phẩm có mục đích duy nhất, và chức năng chuyển / định vị đã được thêm vào loại mục đích duy nhất để tối ưu hóa nó cho các thiết bị truyền tải tự động (bộ chuyển tải).

Gia công được thực hiện cho mỗi quá trình trong khi di chuyển vật liệu tấm bằng thiết bị chuyển tự động.

Vì chiều cao của không gian xử lý có thể được đảm bảo, nên có thể xử lý " bản vẽ ", điều này là khó khăn với loại hình lũy tiến.

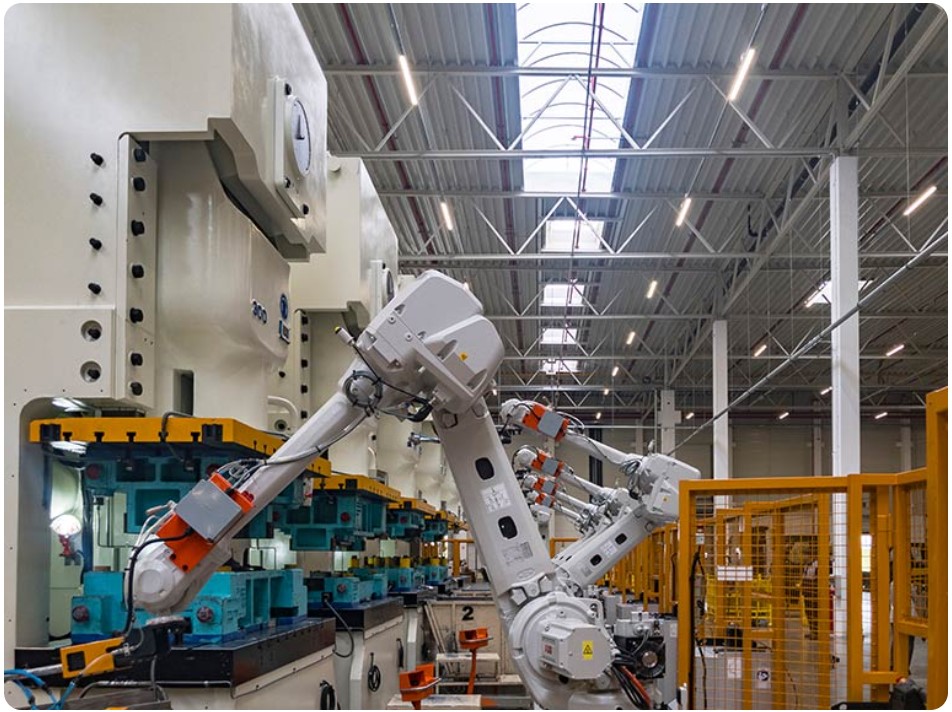

Khuôn dập dòng (khuôn dập)

"Khuôn dập dòng" là khuôn dập được sử dụng trong dây chuyền dập của rô bốt

Chức năng chuyển / định vị đã được thêm vào loại mục đích duy nhất để tối ưu hóa nó cho rô bốt công nghiệp.

Nó lý tưởng cho các dây chuyền tự động hóa không người lái và có thể xử lý các máy ép lớn khó với khuôn dập tiến và khuôn dập chuyển.

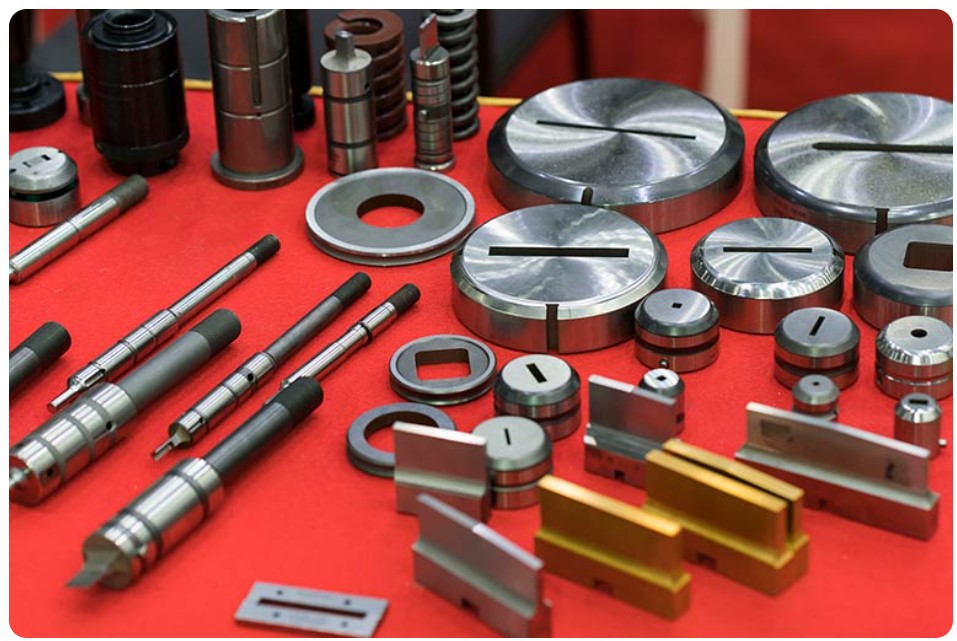

Khuôn đột (cú đấm)

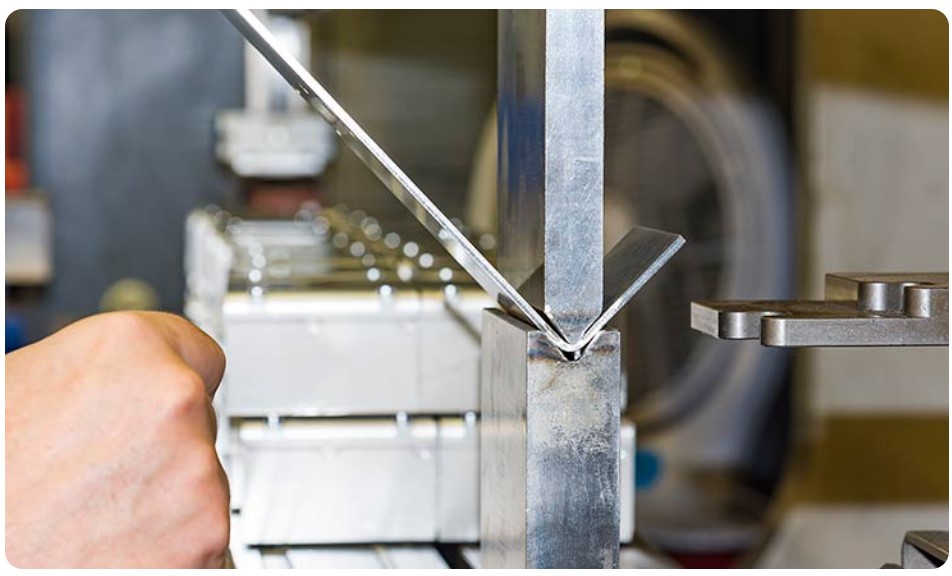

"Khuôn đột" là những khuôn đặc biệt có thể được thiết lập trên những cú đấm đấm vào tháp pháo và nhấn phanh .

Bằng cách nhấn một cú đấm vào kim loại, các quá trình như đục lỗ, uốn cong và đường rãnh được thực hiện. (Ngay cả trong khuôn ép thông thường, khuôn trên có thể được gọi là một cú đấm.)

Nó thường được sử dụng như một bộ với khuôn dưới (mặt nhận), và độ hở với khuôn ảnh hưởng rất nhiều đến chất lượng của các bộ phận.

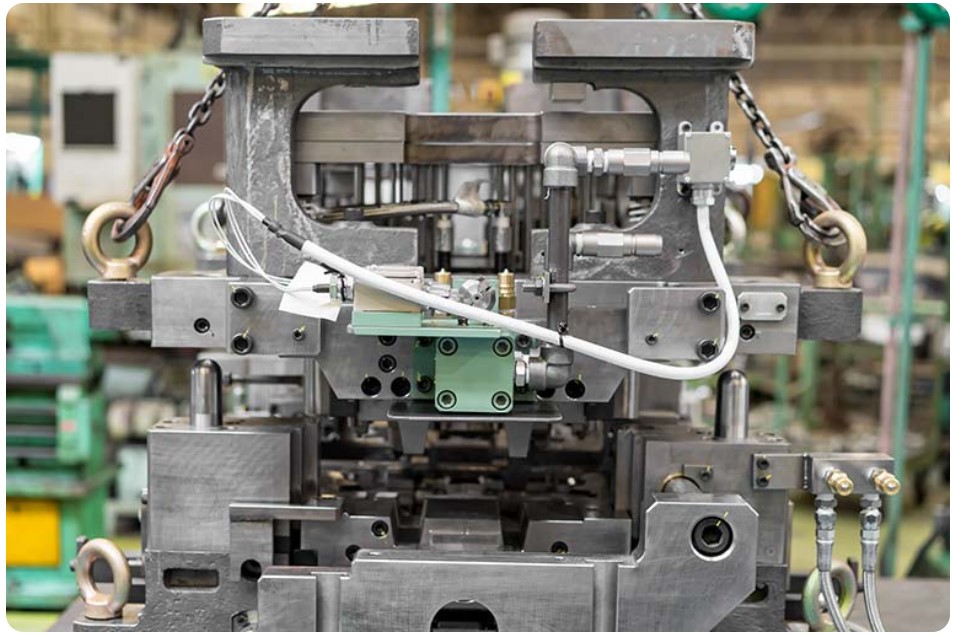

Khuôn đúc

"Khuôn đúc khuôn" là một khuôn để đúc được sử dụng trong đúc khuôn .

Kim loại nóng chảy như nhôm và kẽm được đưa vào khuôn với tốc độ cao và áp suất cao để đúc.

Đúc với khuôn đúc được gọi là "đúc khuôn" hoặc "đúc khuôn" và được sử dụng trong các ngành công nghiệp khác nhau như phụ tùng ô tô, thiết bị gia dụng và vật liệu xây dựng.

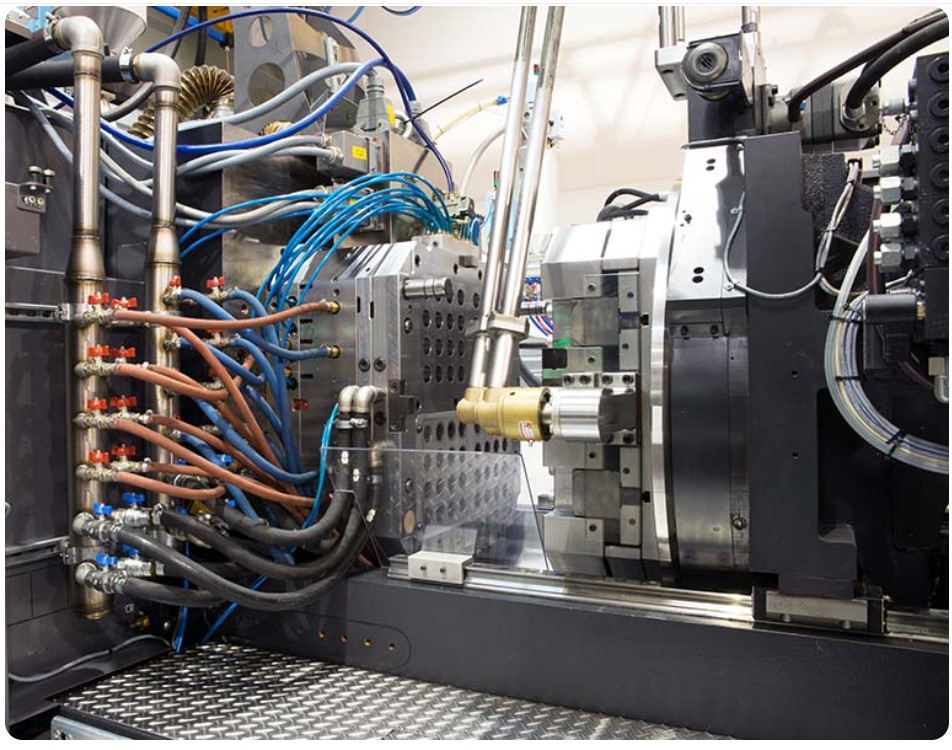

Khuôn ép phun

"Khuôn ép phun" là khuôn để đúc được sử dụng trong khuôn ép nhựa và khuôn phun bột kim loại (công nghệ luyện kim bột được gọi là MIM ).

Bột nhựa hoặc kim loại nóng chảy được bơm vào khuôn và đúc.

"Khuôn ép" được sử dụng để ép nhựa đòi hỏi thiết kế khuôn phức tạp vì cần phải đổ nhiều nguyên liệu đồng đều trong một lần đổ.

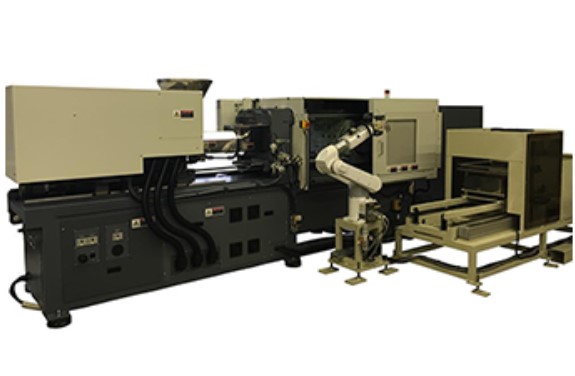

Giới thiệu về máy ép phun (ép phun nhựa)

Đây là một máy đúc "chỉ nhựa" tạo khuôn sản phẩm bằng cách bơm nhựa tổng hợp đã được nung nóng và các vật liệu khác (dạng viên) vào khuôn ở trạng thái nóng chảy, sau đó làm nguội và cứng lại.

Có nhiều loại máy ép phun khác nhau, chẳng hạn như "loại servo" và "loại thủy lực" sử dụng động cơ servo.

Các sản phẩm nhựa đúc phun đa dạng từ các bộ phận ô tô đến đồ gia dụng và nhu yếu phẩm hàng ngày.

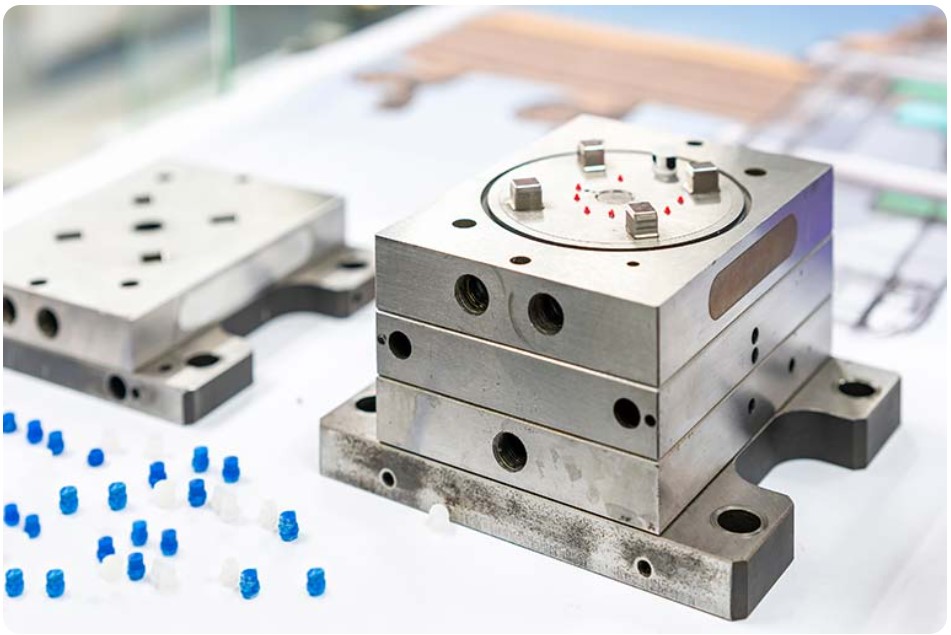

Khuôn đơn giản

"Khuôn đơn giản" là khuôn được sử dụng trong quá trình tạo mẫu sản phẩm và thử nghiệm trước khi sản xuất hàng loạt.Vì nó được làm bằng hợp kim nhôm hoặc kẽm , nó có đặc điểm là chi phí chế tạo thấp so với các loại khuôn đắt tiền (khuôn chính) như thép tốc độ cao.Do độ bền thấp và số lần xử lý hạn chế (số lượng ảnh chụp), nó không thể được sử dụng để sản xuất hàng loạt như hiện nay.

Khuôn đúc composite

"Khuôn đúc composite" là khuôn được sử dụng để giảm giờ công trên dây chuyền sản xuất.Nhiều vật liệu và bộ phận được đặt bên trong khuôn và nhiều quá trình xử lý và lắp ráp khác nhau được thực hiện cùng một lúc chỉ với một lần nhấn.Nó cũng có thể nối các vật liệu khác nhau, các bộ phận uốn và ép.
